参数化设计深沟球滚动轴承结构

　　在各类旋转传动机构中，这类深沟球滚动轴承是应用覆盖范围极广的支撑部件，从中小型电机输出轴、输送机托辊、机床主轴辅助支撑，到家用机电产品的旋转关节，都能见到同结构轴承的应用场景。它的核心作用是承接轴系运行过程中的径向载荷，同时可承受一定比例的双向轴向载荷，通过滚动体的滚动摩擦替代轴与安装座之间的滑动摩擦，大幅降低传动过程中的能量损耗，减少配合面的磨损速率，延长整套传动机构的维护周期。

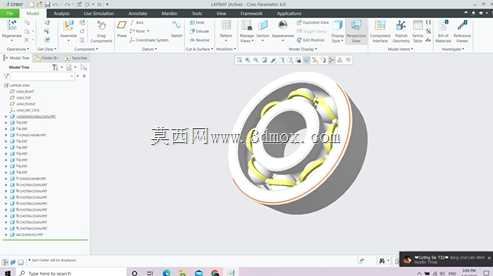

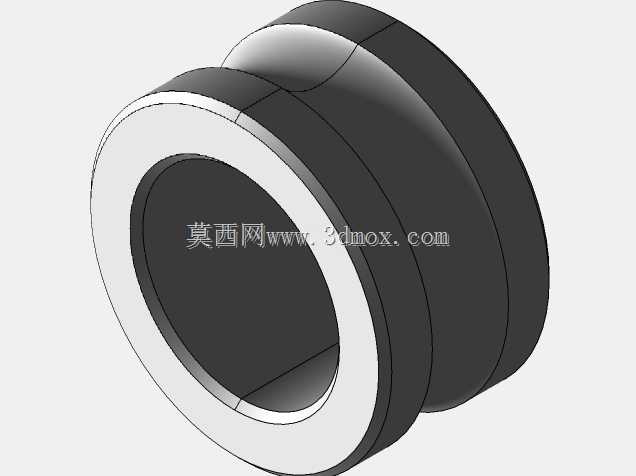

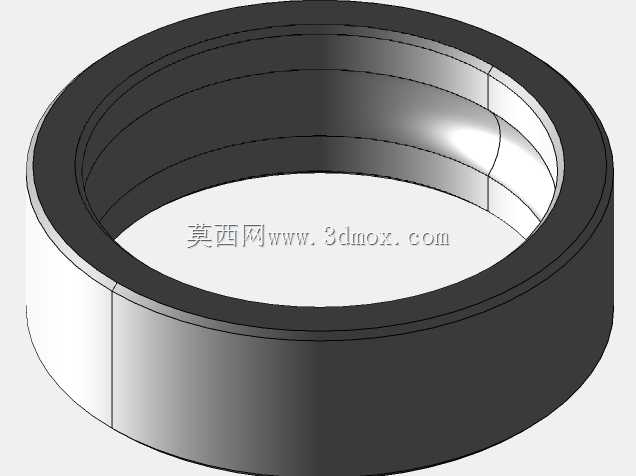

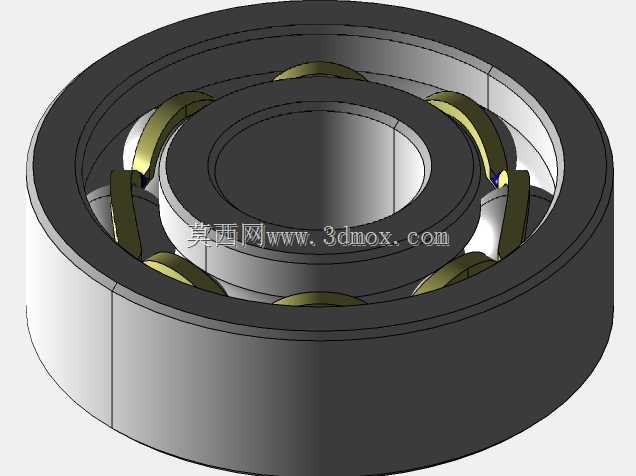

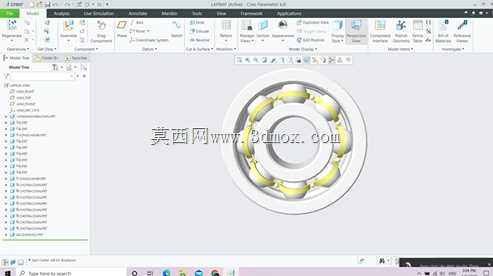

　　从结构设计逻辑来看，该轴承采用内圈、外圈、滚动体、保持架四部分组合的经典构型，内圈与轴颈采用过盈配合随轴同步转动，外圈与安装座的轴承室采用过渡或间隙配合起到固定支撑作用，滚动体均匀排布在内外圈的滚道之间，保持架的作用是将相邻滚动体分隔开，避免滚动体在运转过程中直接接触产生额外摩擦与卡滞，同时引导滚动体在滚道内平稳循环滚动。参数化设计的建模思路下，各部分尺寸通过参数关联驱动，调整内径、外径、宽度的核心参数时，滚道曲率半径、滚动体直径与数量、保持架兜孔位置都能同步更新匹配，大幅提升同系列不同规格轴承的建模效率，也方便设计阶段快速调整参数验证不同载荷工况下的结构适配性。

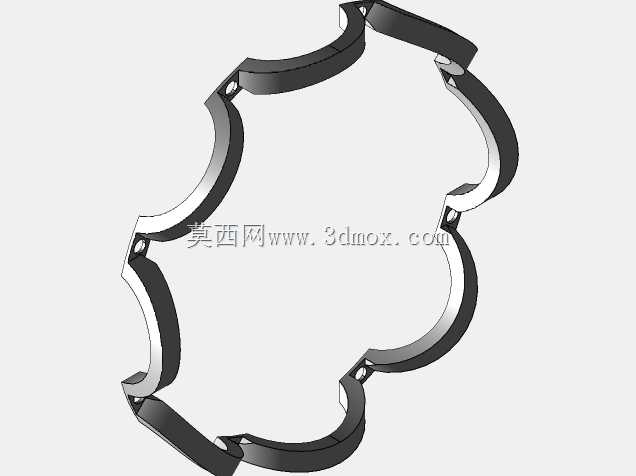

　　从安装边界来看，6302规格属于深沟球轴承的标准尺寸序列，内径尺寸适配常用的15mm直径轴颈，外径与宽度尺寸符合通用安装座的轴承室设计规范，安装时需注意轴肩与座孔挡肩的高度不能超过轴承内外圈的倒角尺寸，避免安装时出现干涉无法到位，同时要保证配合面的形位公差符合要求，控制轴颈与轴承室的同轴度，避免轴承运转过程中承受额外的偏载，导致早期磨损失效。滚道的曲率设计经过匹配优化，既保证滚动体与滚道有足够的接触面积降低接触应力，又不会因为接触面积过大增加运转摩擦阻力，保持架采用兜孔式结构，对滚动体的包裹限位合理，高速运转时不会出现滚动体脱出的问题，同时预留了足够的润滑脂存储空间，可在长期运转过程中持续为滚动接触部位提供润滑，降低维护频率。
