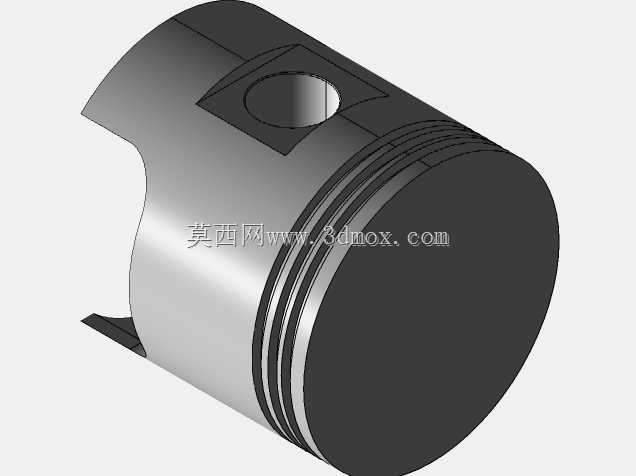

内燃机用带销孔活塞结构三维数模

　　该活塞结构主要适配小排量往复式内燃机的动力传输场景，作为燃烧室核心承压部件，直接承接燃油爆燃产生的高压推力，通过活塞销将往复直线运动传递给连杆，最终转换为曲轴的旋转扭矩输出，是内燃动力系统中完成能量转换的关键执行零件。从结构设计来看，活塞头部设置了多道环槽结构，可分别适配气环与油环的安装，气环负责密封燃烧室高压燃气，避免燃气下窜至曲轴箱，油环则负责刮除缸壁多余润滑油，防止机油窜入燃烧室参与燃烧，环槽的宽度、深度以及相邻环槽的间距都经过匹配计算，兼顾密封性能与活塞整体的结构强度，避免环槽位置在交变热负荷、机械负荷作用下出现开裂、磨损超限的问题。活塞销孔采用贯穿式设计，销孔周边做了局部加厚与圆角过渡处理，能够分散活塞销传递的集中载荷，

　　避免销孔位置在高频往复冲击下出现应力集中导致的变形、开裂，销孔的加工精度直接决定活塞与活塞销的配合间隙，间隙过大会导致工作过程中产生敲击异响，间隙过小则会在热态下出现销孔抱死，引发动力系统故障。活塞裙部采用了适配缸壁配合的型面设计，并非规则圆柱结构，而是根据热态下的膨胀变形规律做了型线修正，保证活塞在工作温度下与缸壁保持均匀的配合间隙，既可以起到导向作用，承受活塞往复运动过程中的侧推力，又能避免冷态间隙过大产生敲缸、热态间隙过小出现拉缸的问题。从安装边界来看，活塞的外径尺寸需要与对应规格的气缸套内孔尺寸匹配，配合公差严格控制在合理区间，活塞整体高度需要满足上止点、下止点位置的行程要求，避免活塞在上止点位置碰撞气门、气缸盖，

　　在下止点位置脱出气缸套的有效配合区间。设计过程中需要重点平衡活塞的结构强度与轻量化需求，在保证承压、抗冲击能力的前提下，尽可能降低活塞整体重量，以此减小往复运动产生的惯性力，降低曲轴、连杆部件的负荷，提升动力系统的最高运行转速与运转平顺性，同时活塞头部的壁厚设计需要兼顾导热性能，能够将燃烧室吸收的热量通过活塞环、活塞裙部传递到缸壁与冷却系统，避免活塞顶部温度过高出现材料强度下降、积碳异常堆积的问题。
