双输入轴法兰安装式齿轮减速箱体结构

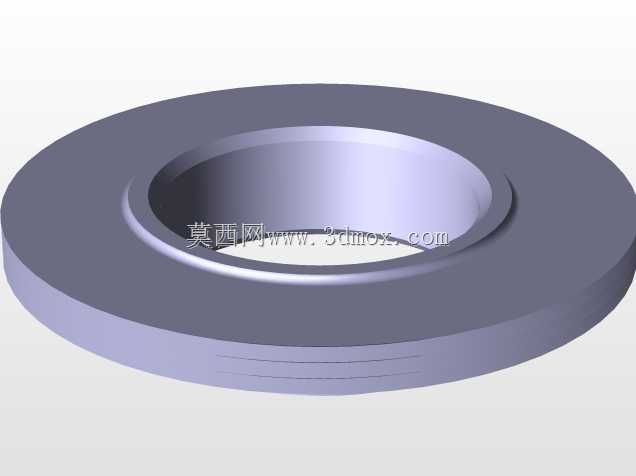

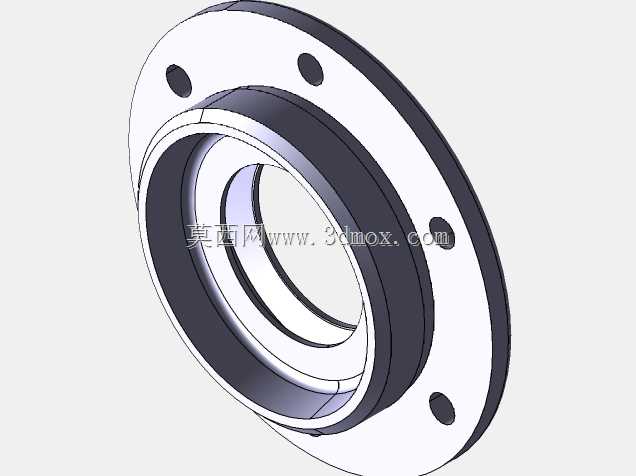

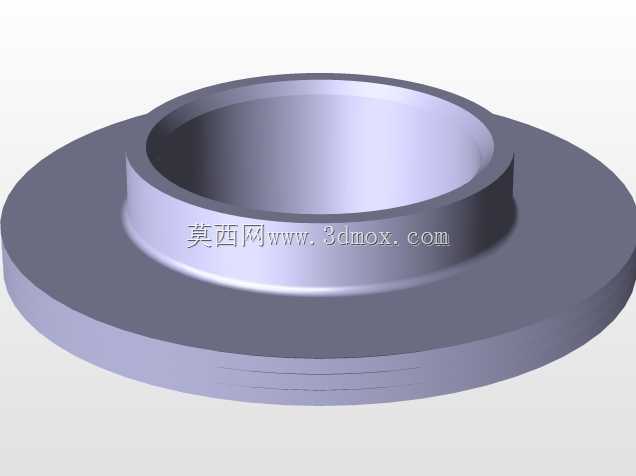

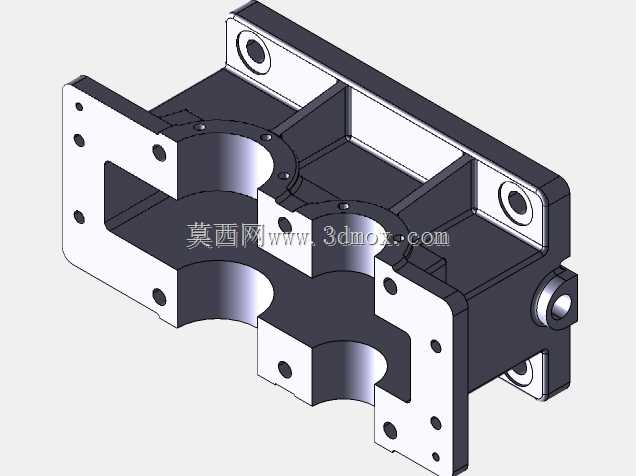

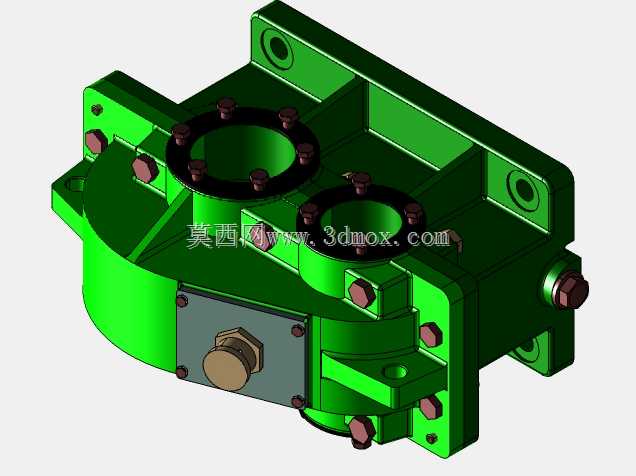

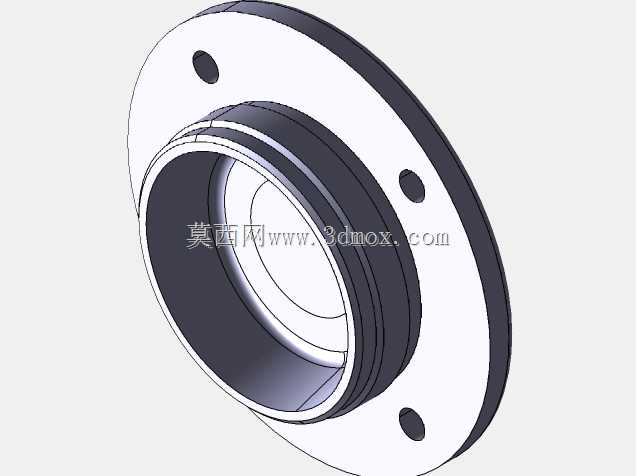

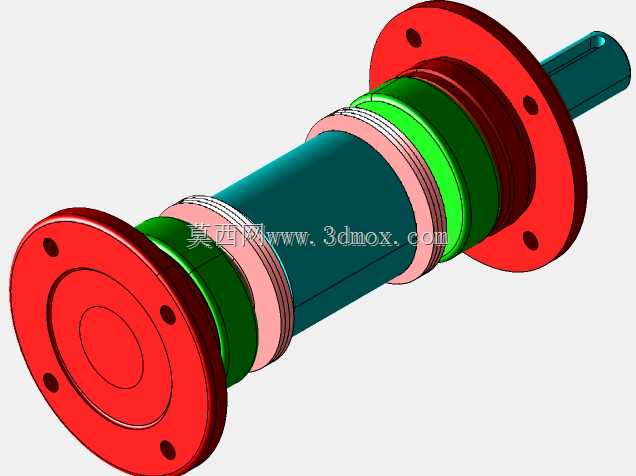

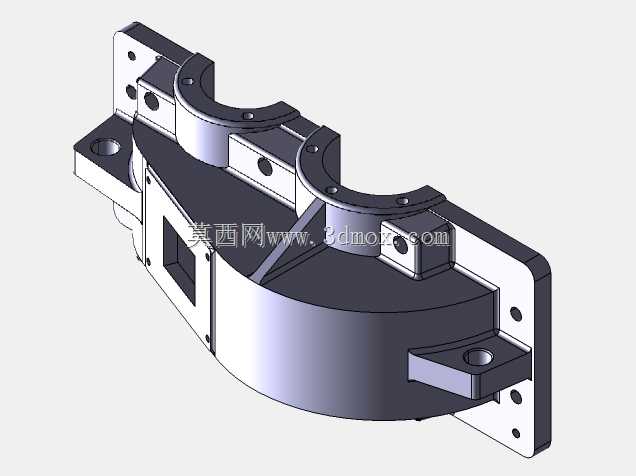

　　这款齿轮减速箱体的三维结构，是传动系统里的核心承载部件，日常在输送线驱动、小型工装动力传输、轻工设备动力匹配场景里十分常见，主要作用是容纳内部齿轮啮合副、支撑输入输出轴系，同时通过自身的安装结构完成整机固定，隔绝外部粉尘、切削液等杂质侵入传动腔，保证齿轮啮合的润滑环境稳定。从结构设计来看，箱体采用一体化铸造成型的主体结构，顶部设置两个同轴度要求较高的轴承安装孔位，分别对应两级传动的输入轴与中间轴安装位，孔位周边均匀布置内螺纹孔，用于安装轴承端盖，通过端盖压紧轴承外圈，实现轴系的轴向定位，孔位的加工公差直接决定轴系转动的同轴度，建模时特意保留了螺纹孔的倒角与端面加工余量，方便后续出工程图标注形位公差。箱体侧面设置观察窗安装位，

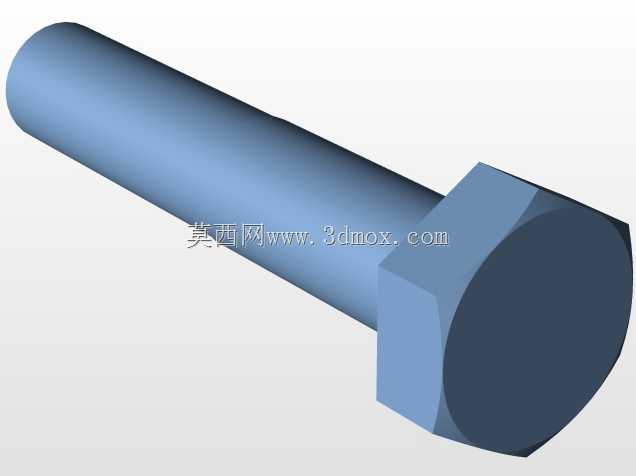

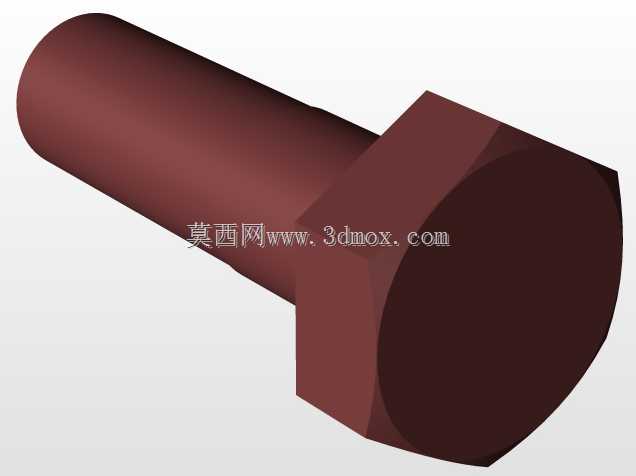

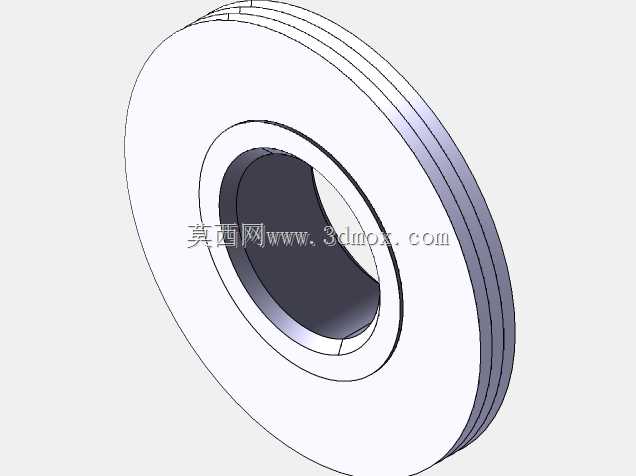

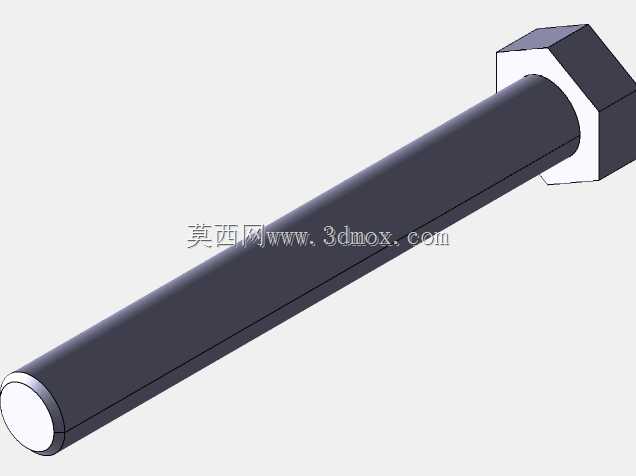

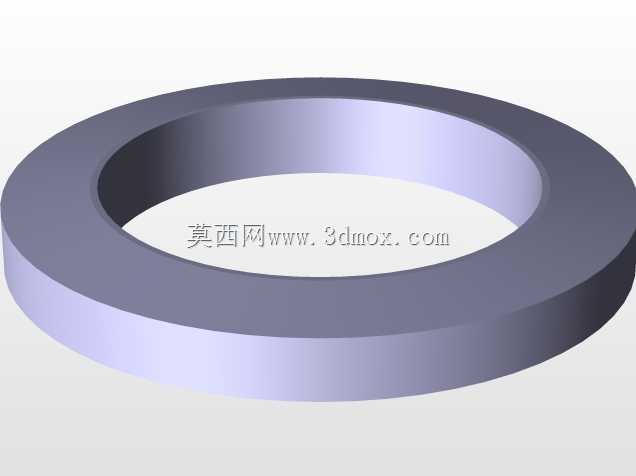

　　通过四颗内六角螺栓固定透明视窗盖板，日常运维时不用拆解箱体就能直接观察内部齿轮磨损、润滑油液位情况，视窗周边预留密封槽，安装时嵌入耐油橡胶圈就能实现静密封，避免润滑油渗漏。箱体的安装面分布在三个方向，底部带两个伸出式安装支耳，支耳上加工通孔用于穿装固定螺栓，侧面同样设置带安装孔的凸台，可适配卧式、侧装两种不同的安装工况，不用额外制作转接支架就能直接固定在设备机架上，安装边界的尺寸设计充分考虑了常规机架的型材间距，支耳的厚度做了加强筋过渡，避免设备运行时的振动导致支耳断裂。箱体输出端的轴伸位置设置油封安装槽，配合骨架油封实现输出轴的动密封，防止润滑油顺着轴向外泄漏，同时阻挡外部杂物进入箱体内部。

　　建模过程中所有的螺栓连接位都做了凸台加厚处理，避免螺栓拧紧时箱体壁出现应力集中开裂，内部型腔的尺寸完全匹配齿轮传动的运动包络，预留了足够的润滑油储油空间，同时避免齿轮转动时与箱体内壁发生剐蹭，箱体的壁厚根据承载扭矩做了差异化设计，受力较大的轴承安装位、安装支耳位置壁厚加厚，非受力区域适当减薄，在保证结构强度的前提下控制整体重量，降低铸造环节的材料成本。
