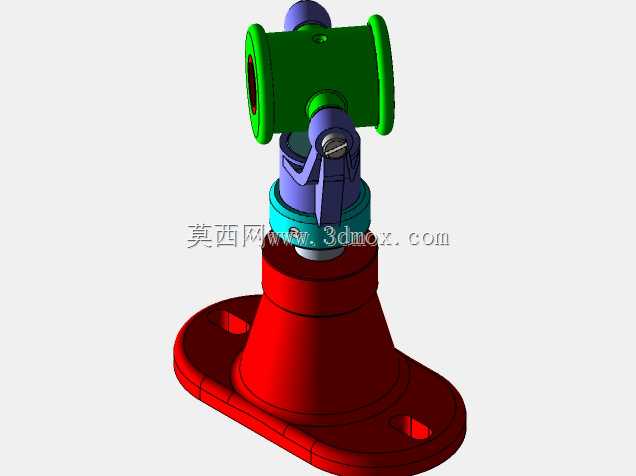

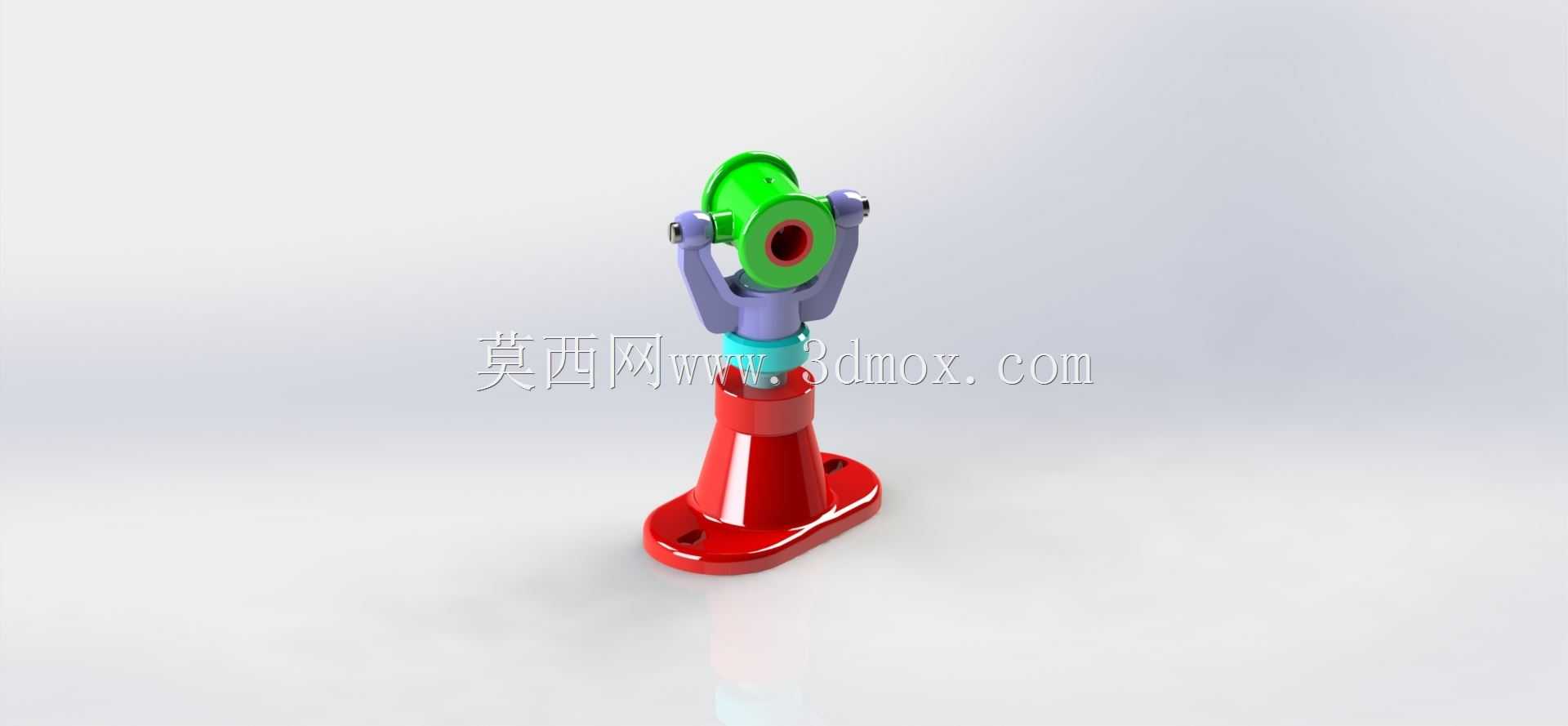

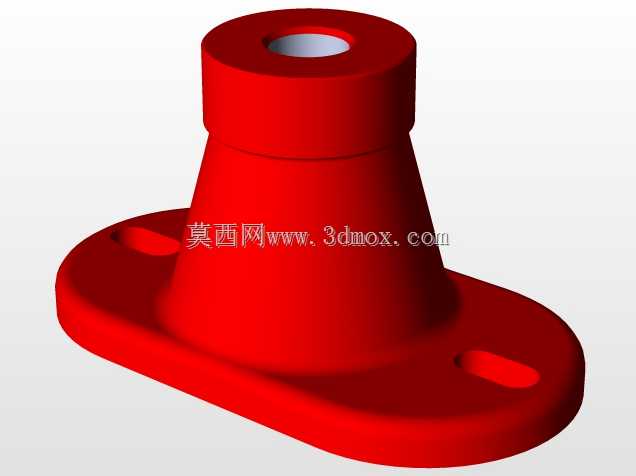

该款立式旋转支撑结构常应用于需要多向角度调整的轻型传动工位,比如小型检测设备的探头支撑、通讯信号接收装置的角度调节支座、教学演示教具的转动连接节点等场景,能够在单立柱安装基础上实现水平周向旋转与俯仰角度的双向调整,替代传统固定支座无法灵活变向的缺陷,减少工位改造时的额外支架加装工作量。从结构设计逻辑来看,底部采用带两个安装孔的椭圆形法兰底座,安装孔位沿底座长轴对称分布,适配M6规格的紧固螺栓,安装时可直接固定在型材台面或设备壳体的平面上,底座与上方立柱采用一体化锥台过渡结构,避免直角连接处的应力集中,提升立柱承受侧向载荷时的结构强度,立柱段外径适配常规30mm直径的安装护罩,可直接包覆外置防护套避免粉尘进入转动副。

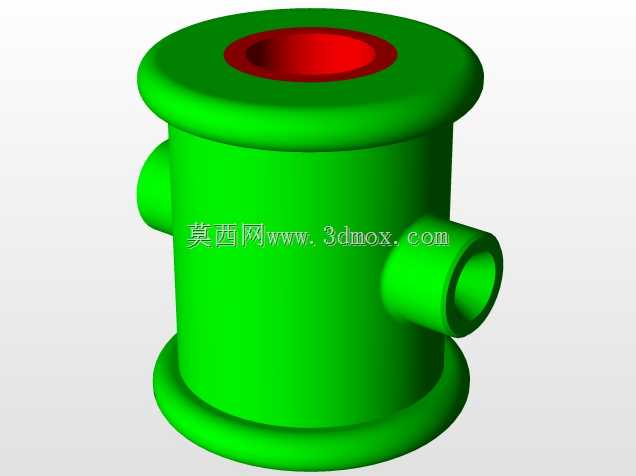

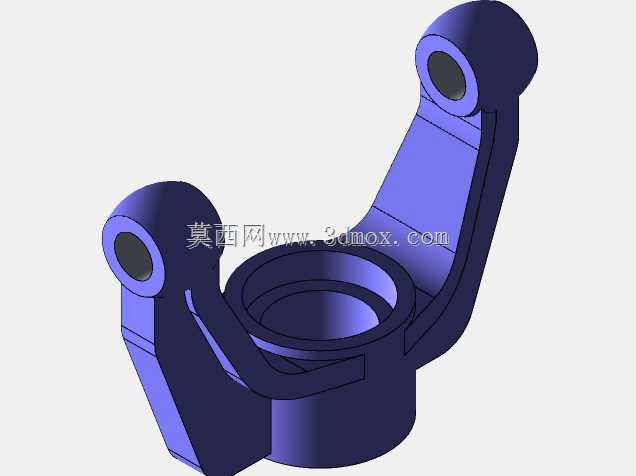

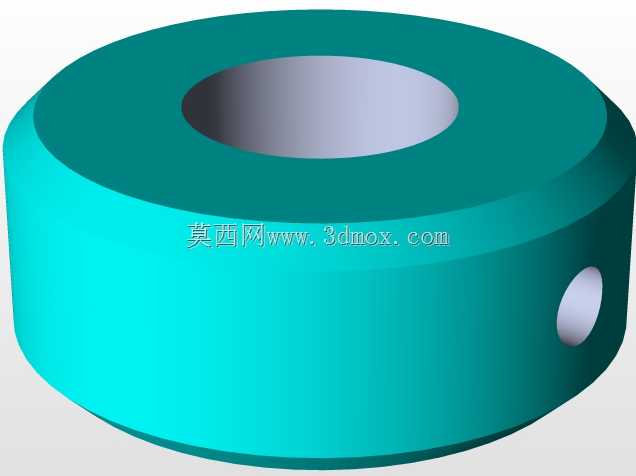

中部的转动衔接段采用分层嵌套设计,青色的耐磨衬套嵌装在紫色铰接支座与红色立柱之间,衬套采用自润滑材质,无需定期加注润滑脂即可保证周向旋转的顺畅度,铰接支座两侧的同轴销轴孔用于连接上方的绿色旋转头,销轴与孔位采用H7/g6的间隙配合,既保证俯仰转动时无卡滞,又能控制径向窜动量在0.1mm以内,满足多数轻型负载的定位精度要求。上方的绿色旋转头中心设置有贯通安装孔,可直接穿装需要固定的功能部件,孔位周边的环形凸台用于贴合部件安装面,增大接触面积减少紧固后的局部压强,旋转头两侧的限位凸台可限制俯仰角度的调整范围,避免过度转动拉扯内部连接线缆,实际应用中俯仰调整角度范围可覆盖正负45度,周向旋转可实现360度无死角转动,
调整到位后可通过侧方的紧定螺钉锁止位置,保证设备运行过程中不会出现角度偏移。设计过程中充分考虑了不同场景的安装兼容性,整体结构的最大外轮廓直径不超过80mm,底座安装面到旋转头中心的高度为120mm,不会占用过多设备内部安装空间,各部件之间的配合公差均按照通用机械加工标准设定,普通数控车床、铣床即可完成全部零件加工,无需特殊定制刀具,组装时仅需按照衬套、铰接支座、旋转头的顺序依次套装,穿入销轴后加装轴端挡圈即可完成装配,后期维护时仅需更换磨损的衬套即可恢复转动精度,维护成本远低于同类集成式角度调整支座。
