500W功率精密加工主轴结构设计

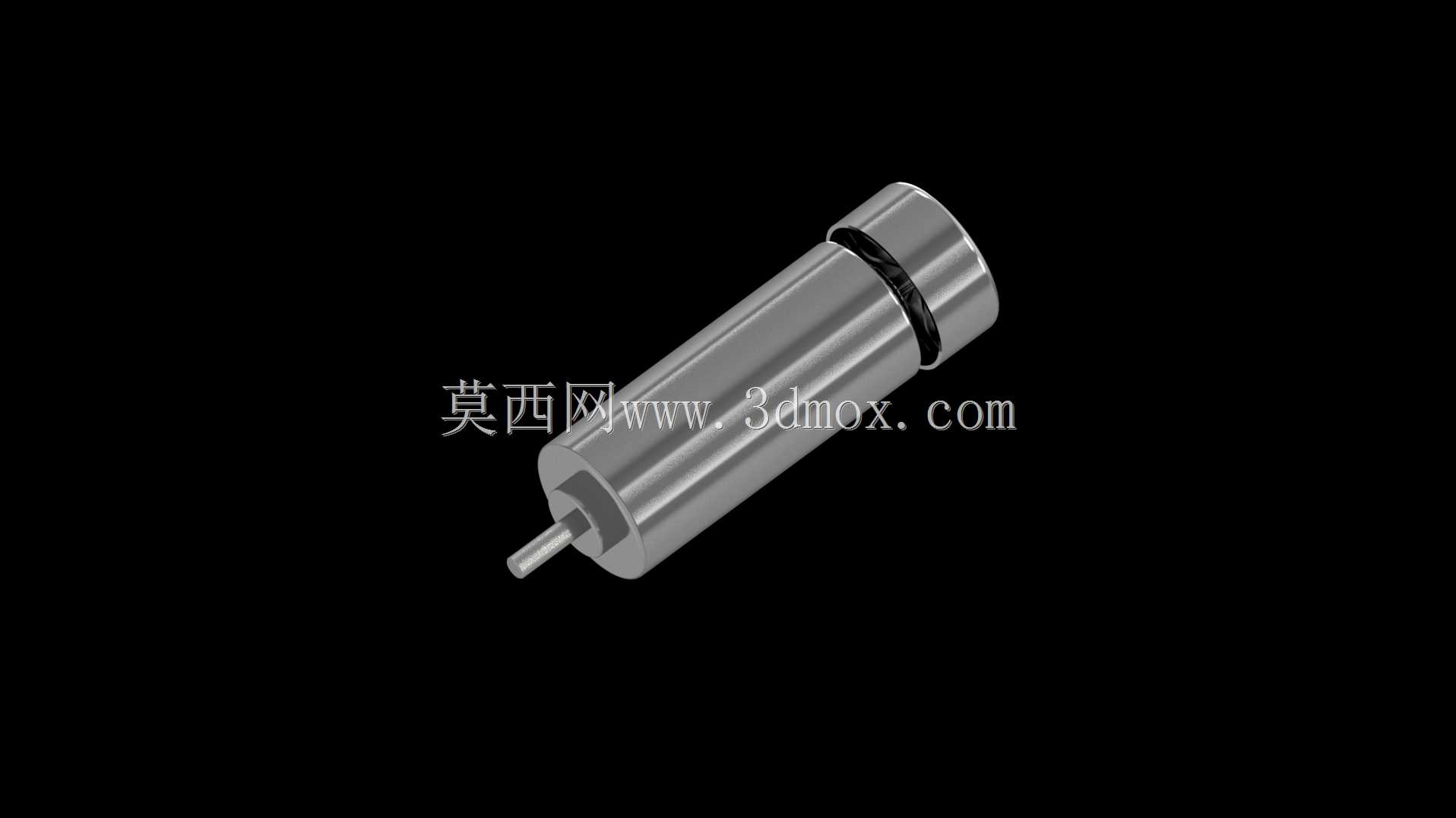

　　这款500W功率主轴的三维结构，是面向小型精密加工场景开发的动力输出部件，在桌面级精雕设备、小型数控钻铣工位、精密微孔加工专机中，这类主轴承担着核心的旋转动力输出功能，直接决定加工过程的回转精度与切削稳定性。从结构设计逻辑来看，整体采用圆柱直筒式外形布局，主体外壳做等直径圆柱面设计，能够直接适配标准的主轴夹座安装孔位，安装时无需额外制作异形适配工装，仅通过径向锁紧环或者侧压固定螺丝即可完成装夹，安装边界的同轴度公差可以控制在0.02mm以内，能有效降低装配阶段的调校工作量。输出端采用细径伸出轴设计，适配ER系列弹性筒夹，可以夹持直径0.5mm到6mm范围的刀具，涵盖了小型铣刀、钻头、磨头这类常用精密加工刀具的装夹需求，

　　尾部预留的动力对接结构，能够匹配联轴器与驱动电机直连，也可根据传动方案调整为带轮传动接口，适配不同设备的动力排布需求。在功能特性设计上，外壳的圆柱面做了均匀壁厚设计，既能够保证内部轴承组的安装定位精度，也可以兼顾高速运转过程中的散热需求，连续长时间运转时外壳的温升可以控制在合理区间，避免热变形导致的回转精度漂移。内部的轴承排布采用前后双支撑结构，前端选用成对安装的角接触轴承，承担切削过程中的径向力与轴向进给力，后端选用深沟球轴承做辅助支撑，同时预留微量的热膨胀补偿间隙，避免高速运转时轴承预紧力异常升高导致的磨损加剧。从实际应用场景出发，这类500W功率的主轴，既可以搭载在桌面型数控雕刻机上做软金属、工程塑料、

　　亚克力材料的精密切削加工，也可以集成在专用自动化设备上做去毛刺、微孔钻削、小范围打磨抛光的工位动力头，部分小型PCB加工设备也会选用同规格主轴做电路板的铣削与钻孔作业。设计过程中对主轴的动平衡做了针对性优化，所有旋转部件的装配基准都与主轴回转轴线保持同轴，在额定转速区间内运转时的振动量控制在微米级，能够保证加工表面的光洁度，避免出现振纹、刀纹不均匀的问题。安装尺寸方面，主体外壳的直径、伸出轴长度、尾部对接段的尺寸都做了标准化适配，能够直接替换市面上同功率等级的常规主轴，不需要对原有设备的安装结构做改动，降低设备改造与维护的替换成本。整体结构没有冗余的异形结构，加工工艺性良好，外壳采用常规的圆柱料车削加工即可完成，内部的轴承位、轴肩定位尺寸都按照通用机械加工公差设计，普通的机加工车间就可以完成零部件的加工与装配，不需要特殊的定制加工设备。
