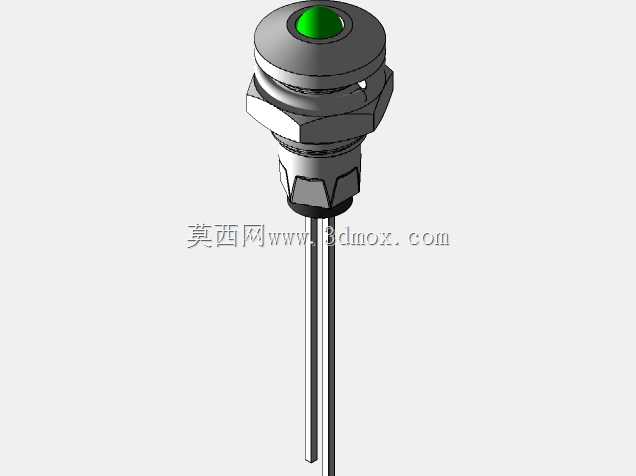

3MM绿色扩散面板安装LED指示灯

　　做设备面板布局设计时，这类小尺寸LED指示灯是最常接触的人机交互元件，很多通讯机柜、工控终端、小型电子设备的状态反馈都靠它完成。这款指示灯采用金属螺纹安装结构，适配标准面板开孔，安装时从面板正面插入，背面通过配套六角螺母锁紧固定，安装后外露部分高度很低，不会在面板表面形成突兀的凸起，适配各类平整面板的嵌入式安装需求，不管是薄金属板还是工程塑料面板都能可靠固定，抗日常触碰的晃动能力比卡扣式结构更稳定。

　　它的发光端采用扩散式透镜设计，发光角度达到60度，不会像聚光型LED那样只有正对方向才能看清状态，操作人员在设备前方不同角度都能清晰识别灯的亮灭状态，避免因视角偏差漏看设备告警或运行信号。额定工作电压2.2V、工作电流25mA的参数，适配常规低压控制回路，直接搭配限流电阻就能接入常见的5V、12V控制电路，不需要额外设计复杂的驱动电路，布线接线十分便捷。

　　从结构设计来看，这款指示灯的金属外壳做了圆滑收边处理，安装后和面板贴合紧密，能避免灰尘、溅水从安装缝隙进入设备内部，满足一般工业场景的基础防护要求。引脚采用直插式硬引脚设计，焊接到PCB板或者接线端子上都能保证连接可靠性，不会因为设备运输、运行中的振动出现引脚脱焊的问题。日常选型时，这类指示灯常被用在通讯设备的电源指示、信号通断指示、故障告警提示位置，也可用于小型测试仪器、消费电子设备的状态反馈，相比贴片式LED，它不需要额外做导光结构，直接安装在面板上就能完成光路导出，能大幅简化面板部分的结构设计工作量，减少导光柱开模、装配的额外成本。

　　建模时需要重点注意螺纹段的尺寸公差，保证和标准开孔的配合间隙在合理范围，既不能过松导致安装后晃动，也不能过紧造成安装困难；透镜部分的曲面弧度要匹配60度的发光角度，还原扩散发光的光学效果，引脚长度要预留足够的焊接操作空间，避免实际装配时引脚过短无法可靠接线。
