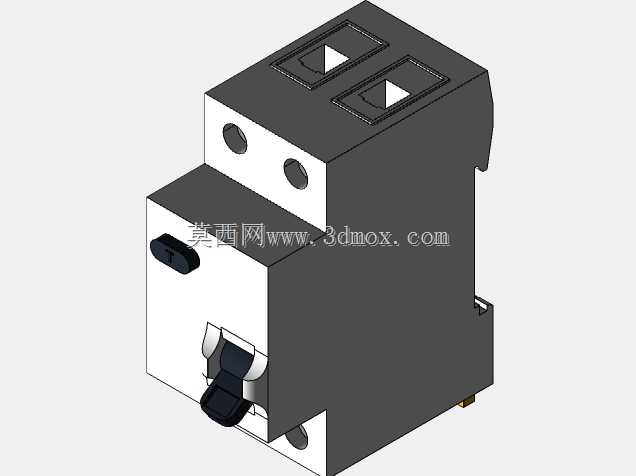

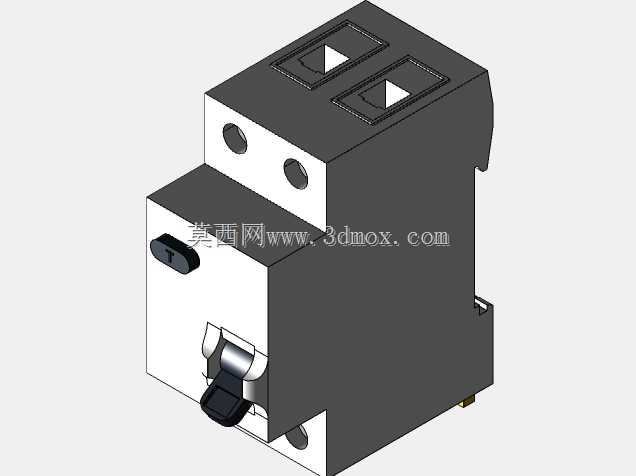

这款剩余电流动作保护装置集成了过流保护与漏电故障分断功能,采用1P+N的极数配置,额定电流16A,适配终端配电回路的末端防护需求,常见于民用住宅配电箱、小型商用场所配电支路、工业现场辅助供电回路等场景,可同时实现线路过载保护、短路瞬时分断以及人身触电、设备绝缘破损漏电的快速断电防护,避免触电伤亡与电气火灾隐患。从结构设计来看,产品采用标准模数化导轨安装结构,整体宽度匹配常规终端配电的模数尺寸,可直接卡装在TH35-7.5标准安装导轨上,和同系列微型断路器、隔离开关等配电元件并排安装时无需额外调整安装间距,进出线端的接线端子适配常规1.5-6平方毫米的铜芯导线,端子处设计有防误插挡板,避免接线时导线误入机构间隙引发卡滞。
操作机构部分设置了两个状态指示窗口,可直观显示分合闸位置,手柄采用防滑凹凸纹理设计,手动分合闸操作时施力顺畅,不会出现打滑问题,侧面设置的测试按钮可定期模拟漏电故障,验证保护机构的动作可靠性,按照规范要求每月按压一次即可确认漏电保护功能是否正常。建模过程中还原了产品的内部腔体布局,将漏电检测模块、电磁脱扣机构、操作机构的安装位都做了对应预留,外壳的卡扣连接结构、散热槽开孔、安装卡扣的弹性形变空间都按照实物的装配关系做了还原,外壳的黑白分色区域对应实际产品的阻燃外壳材质分区,白色区域为进线端的绝缘防护壳,黑色区域为主体机构的封装外壳,表面的脱模斜度、拼接缝隙都按照实际注塑件的工艺要求做了处理,不会出现建模时常见的直角壁厚不均问题。
在安装边界的处理上,模型还原了产品底部的导轨卡扣行程,安装后与导轨的贴合间隙、上下端的接线操作空间都和实际安装要求一致,相邻元件安装时的最小安全间距也通过外形尺寸的精准控制得到保证,不会出现模型导入配电盘装配后出现空间干涉的问题,可直接用于低压配电箱的三维布局布线设计,也可作为电气成套设计时的元件选型参考模型,帮助设计人员提前确认柜内元件排布、走线空间预留是否合理,减少现场安装时的尺寸适配问题。
