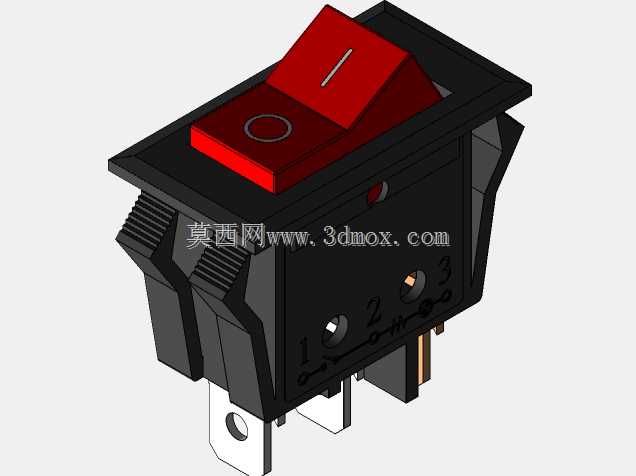

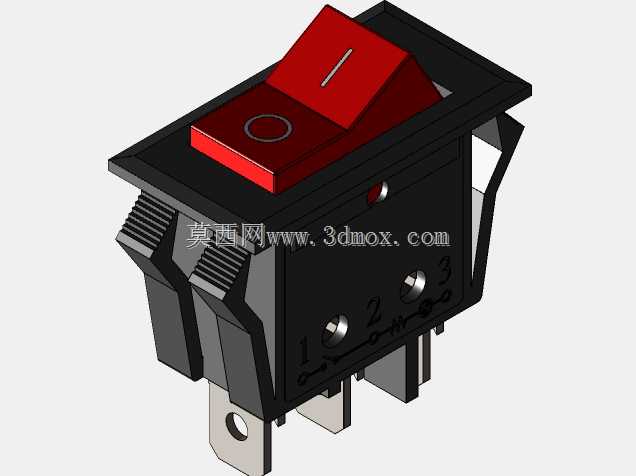

KCD3船型翘板电源开关三维结构

　　这款KCD3翘板开关是电气控制回路里极为常见的通断执行元件，日常在小型通讯设备、桌面工控终端、民用小家电、低压配电辅件里都能见到它的身影，核心作用是通过手动按压翘板实现回路的导通与分断，部分带灯款还能同步反馈设备通电状态，给操作人员直观的状态提示。从结构设计来看，这款开关采用嵌入式卡装结构，外壳主体为阻燃工程塑料材质，翘板按键做了防滑的凹陷标识，分别对应通断两个操作位，按压行程适中，操作反馈清晰，不会出现虚位卡滞的问题。接线端采用插片式接线结构，对应回路的进线、出线以及接地引脚，引脚排布符合常规低压电器的接线规范，接线时无需额外焊接，配套对应规格的插簧端子即可完成快速接线，能大幅提升装配环节的作业效率。安装边界上，

　　这款开关采用标准的面板开孔尺寸，卡扣结构自带防脱设计，装入面板开孔后依靠侧边的弹性卡扣卡紧面板，无需额外螺丝固定，安装后外露面与面板贴合平整，不会出现凸起或凹陷过大的问题，适配1-2mm厚度的设备面板安装需求。内部动触点采用银合金材质，具备良好的导电性与抗电弧烧蚀能力，额定通断电流覆盖15A、20A档位，可满足多数低压交流、直流回路的通断需求，动作机构采用弹簧蓄能的瞬动结构，按压翘板到达临界点后机构会快速完成触点的闭合或分断，有效减少拉弧持续时间，提升触点使用寿命。建模过程中完整还原了开关的外部装配特征与内部核心动作结构，翘板与底座的配合间隙、卡扣的弹性形变空间、插片引脚的安装位置都按照实物测绘尺寸还原，

　　可直接用于设备面板的装配干涉检查、操作空间校核，也能作为电气元件库的标准件调用，在做整机结构布局时可直接导入模型，提前预留安装位置与接线操作空间，避免后期装配时出现开关与周边结构干涉、接线空间不足的问题。开关的按键操作角度、按压行程都按照实物参数做了还原，在做人机交互校核时，可模拟操作动作，确认按键操作时不会与周边的凸起结构发生磕碰，保障实际使用时的操作便利性。
