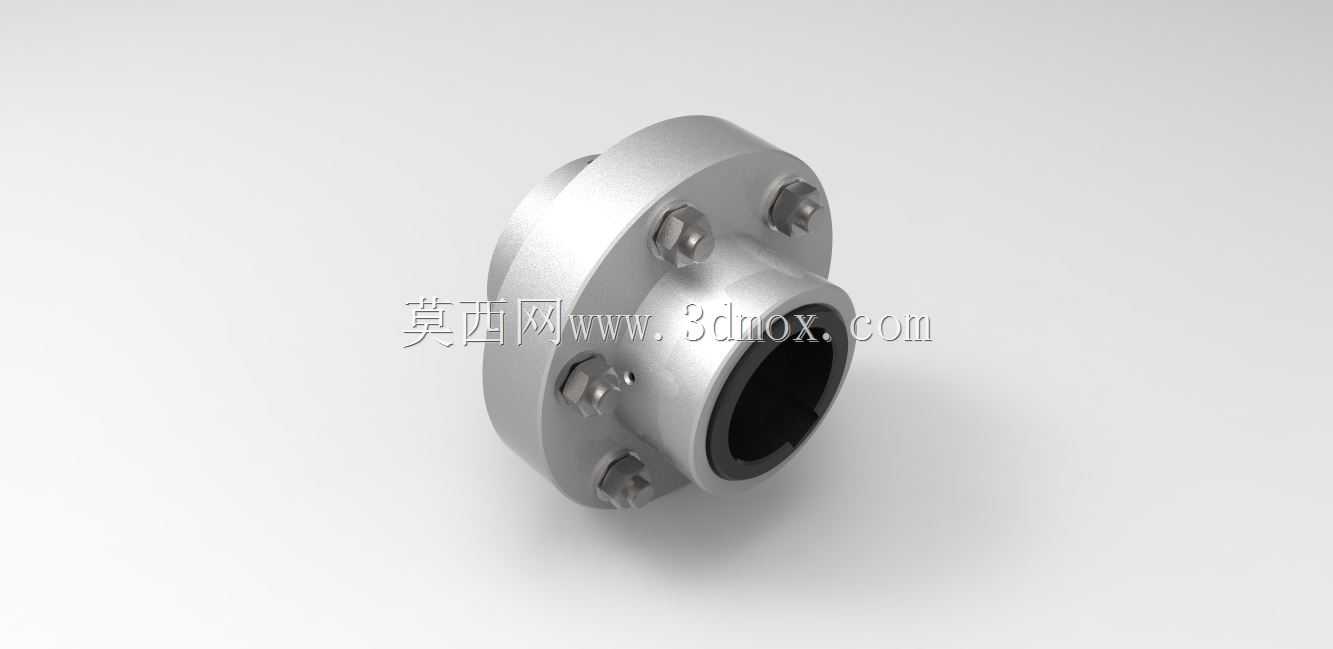

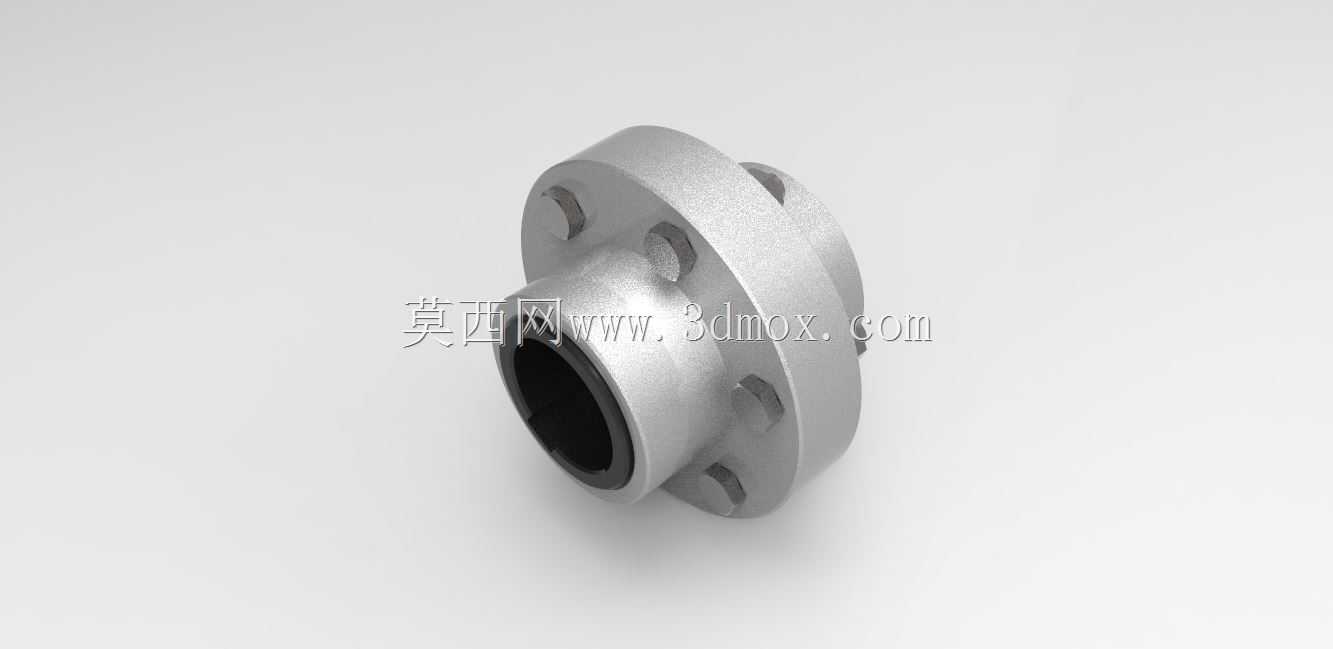

带螺栓紧固结构的鼓形齿式联轴器

项目分类:齿轮 发布时间:2022-06-28 ID:673581
  • 带螺栓紧固结构的鼓形齿式联轴器
  • 带螺栓紧固结构的鼓形齿式联轴器
  • 带螺栓紧固结构的鼓形齿式联轴器

  这类带螺栓紧固结构的齿式联轴器,在重载传动场景中应用十分广泛,常见于冶金设备输送辊道、矿山破碎机组动力端、起重设备行走机构这类需要补偿两轴安装偏差的传动链路中,核心作用是在主动轴与从动轴之间传递额定扭矩,同时抵消安装过程中产生的径向、角向以及轴向偏差,避免轴系因对中误差产生额外的交变载荷,延长轴承、密封件等周边易损件的使用寿命。从结构设计来看,该联轴器采用内外齿啮合的传动形式,外齿轴套与内齿圈的齿形做了鼓形修形处理,相比直齿联轴器能允许更大的角向偏移量,适配现场安装时的对中误差范围更宽。外围的紧固螺栓采用铰制孔螺栓设计,螺栓杆部与安装孔为过渡配合,能在传递大扭矩时避免螺栓受剪切力出现松动,

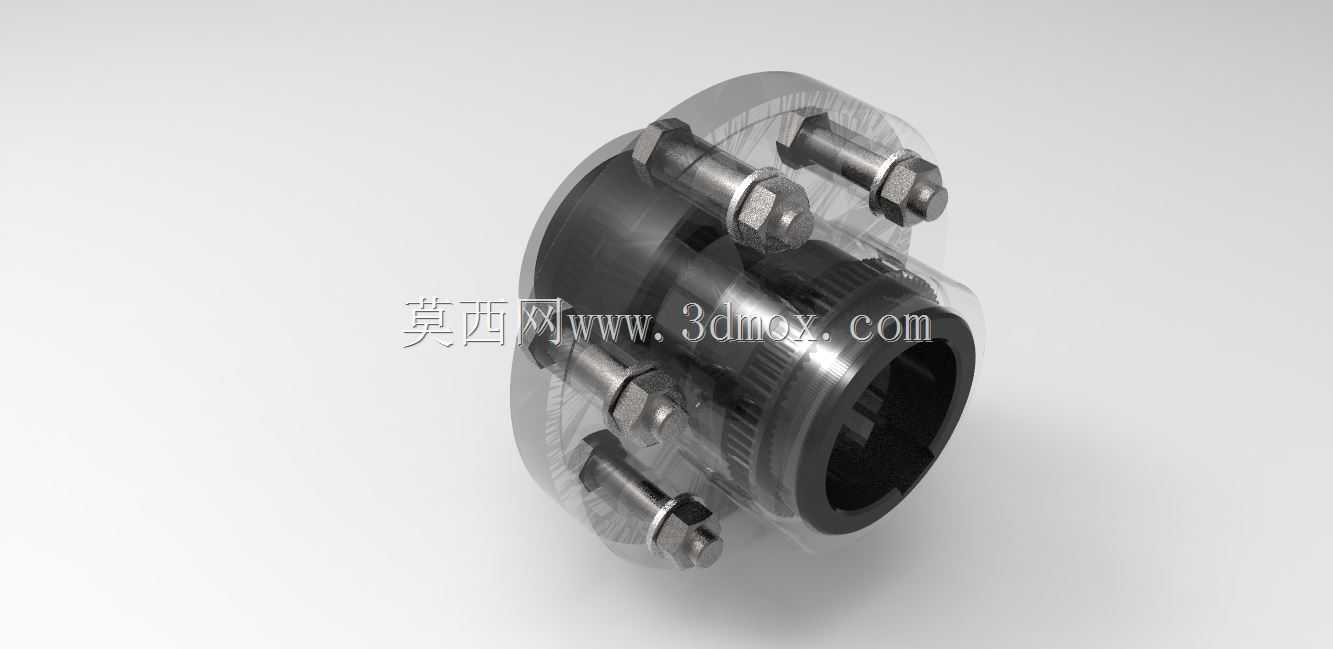

  同时透明的外护罩结构既可以直观观察内部齿面的啮合状态,也能存储润滑脂,减少齿面的磨损,日常维护时无需完全拆解护罩即可检查齿面磨损情况。在安装边界方面,这类联轴器的轴向安装尺寸需要匹配两轴端的预留间隙,安装时需先将两个外齿轴套分别热装或键连接固定在主动轴与从动轴的轴端,保证轴套端面与轴肩贴合无间隙,再对齐内齿圈与外齿的啮合位置,穿入紧固螺栓后按对角顺序分次拧紧至规定扭矩,避免单侧受力导致齿面偏载。设计建模过程中,需要重点关注齿面的啮合侧隙,侧隙过小会导致热态运行时齿面卡滞,侧隙过大则会在正反转切换时产生冲击载荷,同时螺栓孔的位置度公差需要严格控制,保证两半内齿圈拼接后螺栓能顺利穿入,不会出现别劲的情况。

  齿部的参数设计需要匹配所传递的额定扭矩,根据工况的冲击系数调整齿宽与模数,重载工况下通常会选用更大模数的齿形,同时对齿面做淬火处理提升表面硬度,增强抗磨损能力。外围的护罩除了防护作用外,还需要预留注油孔位置,方便定期补充润滑脂,避免齿面干磨导致的早期失效。在实际选型应用中,需要根据轴径、传递扭矩、最高转速以及允许的补偿量来匹配对应规格的联轴器,不能仅按轴径直接选型,尤其是在存在频繁正反转、冲击载荷的工况下,需要预留足够的扭矩裕量,避免运行过程中出现断齿、螺栓断裂等失效问题。建模时还需要注意内外齿的装配干涉检查,保证在最大允许偏移量下,齿面仍有足够的啮合接触面积,不会出现齿端棱边接触导致的应力集中问题。
