轴流泵水力叶轮结构三维设计

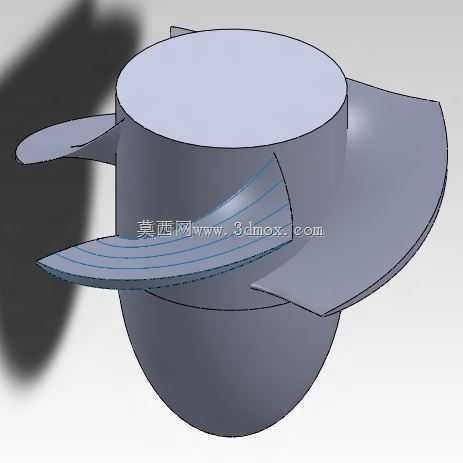

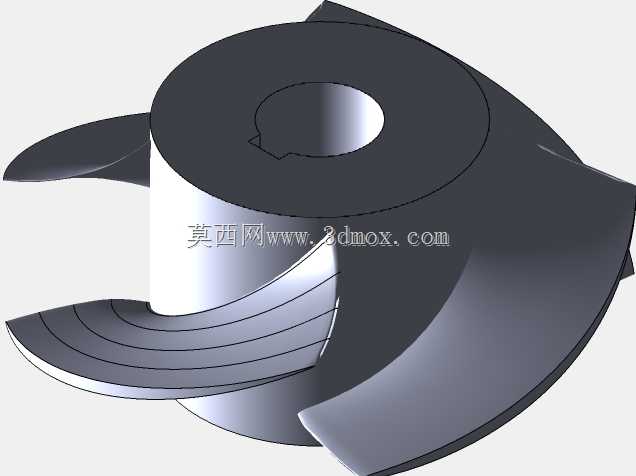

　　轴流泵叶轮作为轴流式流体输送设备的核心做功部件，其设计合理性直接决定整泵的水力效率、运行稳定性与适用工况范围，在农田排灌、城市防洪排涝、大型水利枢纽调水、电厂循环水输送、化工大流量低扬程流体输送场景中，该部件的性能表现是整套泵送系统能否稳定达标的核心影响因素。从实际工程应用来看，轴流泵的核心作用是实现大流量、低扬程工况下的流体轴向输送，区别于离心泵依靠离心力升压的原理，轴流泵依靠叶轮叶片的翼型升力推动流体沿泵轴方向流动，因此叶轮的叶片型线、安装角度、轮毂与轮缘的配合尺寸，是决定流体流动状态的核心要素。这款叶轮的设计采用了带球形导流端头的轮毂结构，轮毂下端的球形过渡段能够有效减少叶轮入口处的流体紊流与漩涡损失，

　　避免流体进入叶轮流道时出现偏流、脱流问题，提升入口来流的均匀性，降低泵的气蚀风险。叶片采用空间扭曲翼型设计，从轮毂侧到轮缘侧的叶片安装角呈现渐变过渡，匹配不同半径位置的圆周速度差异，保证整个叶轮流道内的流体获得均匀的能量输入，避免局部流速差过大引发的流动分离，同时叶片的翼型截面经过水力优化，能够在设计工况下保持合适的冲角，减少翼型表面的边界层分离损失，提升水力效率。从安装边界来看，叶轮上端的圆柱段为与泵轴配合的安装基准面，加工时需要保证该圆柱面的同轴度公差，避免叶轮高速旋转时出现动不平衡问题，引发泵组振动；叶片外缘与泵壳内壁之间需要预留合理的间隙，间隙过大会增加容积损失，降低泵的效率，间隙过小则容易在运行过程中出现叶片与泵壳的刮碰，

　　引发设备故障，设计时需要结合泵的额定转速、输送介质特性、加工装配精度综合确定间隙值。在结构设计过程中，需要同步考虑叶轮的结构强度与水力性能的平衡，叶片厚度从轮毂到轮缘逐渐减薄，轮毂侧厚度较大以保证叶片与轮毂连接位置的结构强度，承受流体冲击与旋转离心力的复合载荷，轮缘侧厚度较薄以减少叶片的排挤效应，提升过流面积，同时需要对叶轮整体做动平衡校核，消除高速旋转时的不平衡量，保证泵组长周期运行的稳定性。针对不同的工况需求，该类叶轮还可以通过调整叶片安装角实现工况点的调节，在一定流量扬程范围内适配不同的运行需求，减少泵组的选型冗余，提升设备的工况适配能力。
