船舶潜艇喷水推进轴向泵结构设计

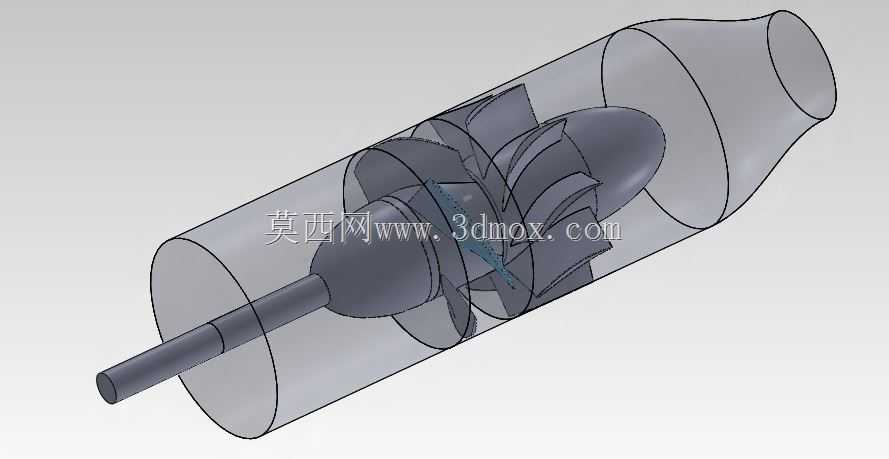

　　这款轴向泵主要适配船舶与潜艇的喷水推力系统，作为水下航行器核心水力推进部件，其运行逻辑是通过叶轮高速旋转对进入流道的水体做功，将机械能转化为水流的压能与动能，最终通过尾部喷口高速喷出获得反向推力，相比传统螺旋桨推进，该结构在高航速工况下空化裕度更高，浅水区航行时不易被杂物缠绕，水下航行噪声更低，更适配军用潜艇的静音航行需求与高速快艇的大推力输出场景。从结构设计逻辑来看，整体采用直筒式流道布局，进水端设置导流帽平滑引导来流，避免进水口处产生局部涡流造成水力损失，叶轮采用空间扭曲翼型叶片，叶片安装角沿径向做渐变处理，匹配不同半径处的圆周线速度差，保证流道内各流层的水流均匀获得能量，减少叶道内的二次流损失；

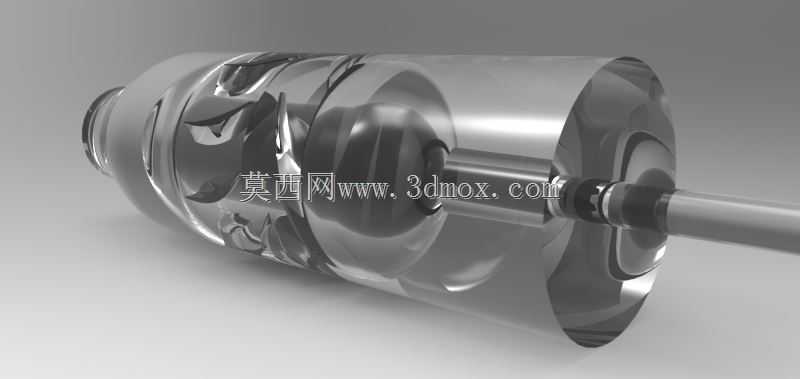

　　叶轮后端的导叶体可将叶轮出口的旋转水流调整为轴向流动，回收水流的旋转动能，进一步提升推进效率，外壳采用等直径圆筒段加渐扩尾喷段的组合结构，渐扩段可逐步降低水流流速，将部分动压转化为静压，降低喷口出口的湍动损失。安装边界方面，直筒式外壳可直接嵌入航行器的底部或尾部贯通流道内，两端通过法兰与进水格栅、尾喷管对接，主轴通过两端的水润滑轴承支撑，输入端可直接连接推进电机或高弹联轴器与柴油机输出端对接，轴向尺寸紧凑，径向尺寸与航行器主体段直径匹配，不会额外增加航行器的外形阻力。设计过程中重点校核了叶轮的翼型升阻比，针对水下不同航速的进水流速变化，优化了叶片进口冲角，避免大流量工况下叶片背面产生脱流，同时对叶轮根部做了圆角过渡处理，

　　降低应力集中系数，满足长期高转速运行的结构强度要求；流道内壁做光滑过渡处理，所有拼接处无台阶凸起，减少沿程水力摩擦损失，整体结构无复杂异形构件，加工时可采用分体铸造后焊接组装的工艺，后期维护时可直接从流道一端抽出叶轮转子组件，无需拆解整个外壳段，大幅降低坞修时的拆装工作量。实际运行中，该泵可通过调整叶轮转速实现推力的线性调节，倒车工况下可通过调整尾部喷口的转向倒板实现水流反向喷射，无需设置复杂的倒车齿轮组，进一步简化了推进系统的整体结构，在中小型高速客船、无人潜航器、两栖装甲车辆的水上推进系统中均有广泛的适配空间。
