中开式双蜗壳双吸泵结构设计

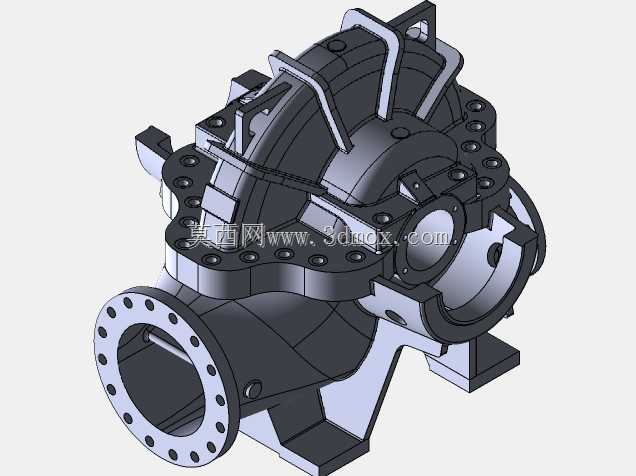

　　在市政供水、电厂循环水、大型灌区输水、工矿企业工艺水输送等大流量流体输送场景中，双吸泵是核心的流体增压输送设备，其结构设计直接决定了大流量工况下的运行稳定性与水力效率。这款中开式双蜗壳结构的双吸泵，采用水平中开的分体式泵壳设计，泵壳沿轴水平面分为上下两部分，检修时无需拆卸进出水管路与驱动电机，仅需吊起上泵壳即可完成叶轮、密封件、轴承组件的检修更换，大幅降低大流量泵组的运维停机时间。双蜗壳的流道设计是该结构的核心特点，蜗壳流道沿叶轮周向对称布置，可有效平衡叶轮在大流量运行时产生的径向力，避免单蜗壳结构在偏离设计工况运行时径向力过大导致的轴挠曲、轴承过载、密封件偏磨等问题，尤其适合流量波动范围较大的长距离输水、循环水系统工况。

　　叶轮采用双吸式结构，流体从叶轮两侧对称进入流道，可自动平衡叶轮运行时产生的轴向力，无需额外设置复杂的轴向力平衡装置，简化了转子组件的结构，同时双吸进水的流道设计降低了叶轮进口处的流体流速，有效提升泵组的抗气蚀性能，适合大流量、低入口压力的取水工况。从安装边界来看，泵体底部设置一体式铸造安装支脚，支脚安装孔位的同轴度、平面度在建模时严格按照工程公差要求设定，可直接适配常规混凝土泵基础的预埋地脚螺栓布置，进出水口均采用法兰连接结构，法兰端面的密封槽、螺栓孔位尺寸匹配通用管路法兰标准，无需额外制作过渡连接件即可完成管路对接。建模过程中对泵壳壁厚、加强筋布置做了等比例还原，泵壳法兰连接面的螺栓排布、密封面宽度均按照承压等级做了对应设计，

　　转子组件的轴伸尺寸、轴承位配合公差可直接用于后续的装配干涉校验、管路应力分析、泵组基础载荷计算等工程环节，结构细节覆盖了实际生产加工中的铸造拔模斜度、加工面余量预留、吊装位结构等工艺特征，可直接用于结构教学、方案选型演示、装配工艺模拟等场景。
