工业级8:1传动比减速器齿轮箱结构设计

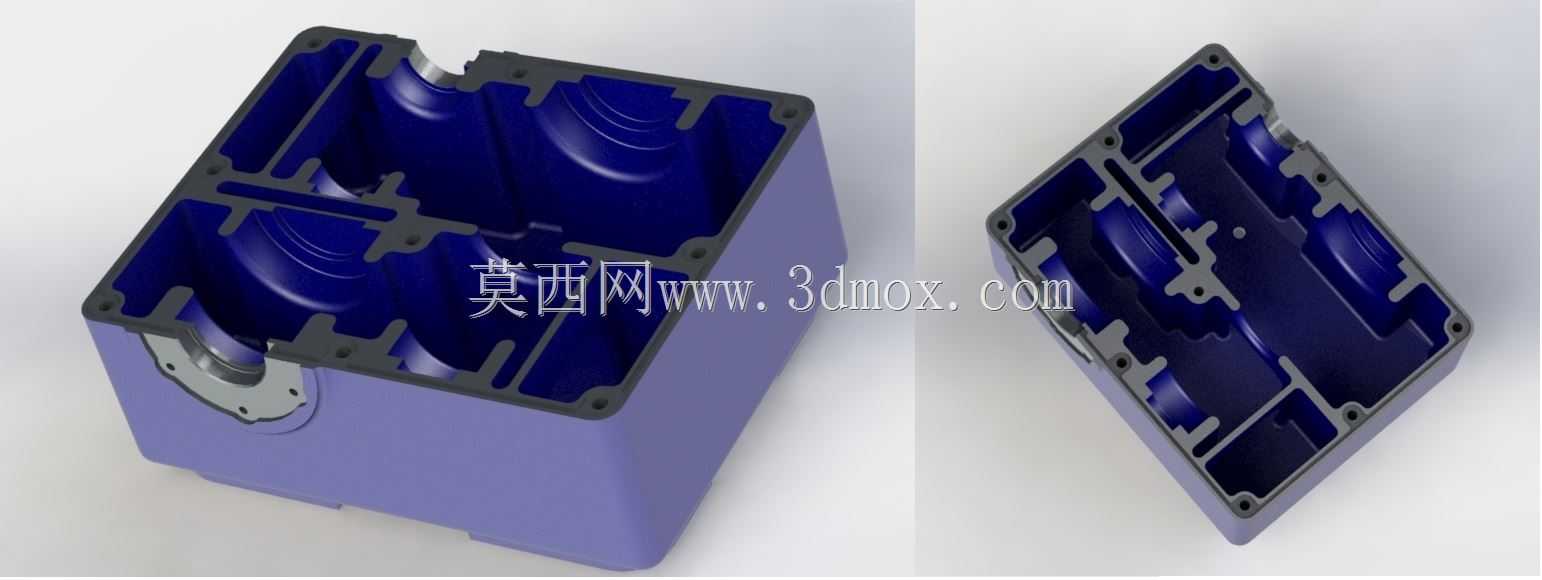

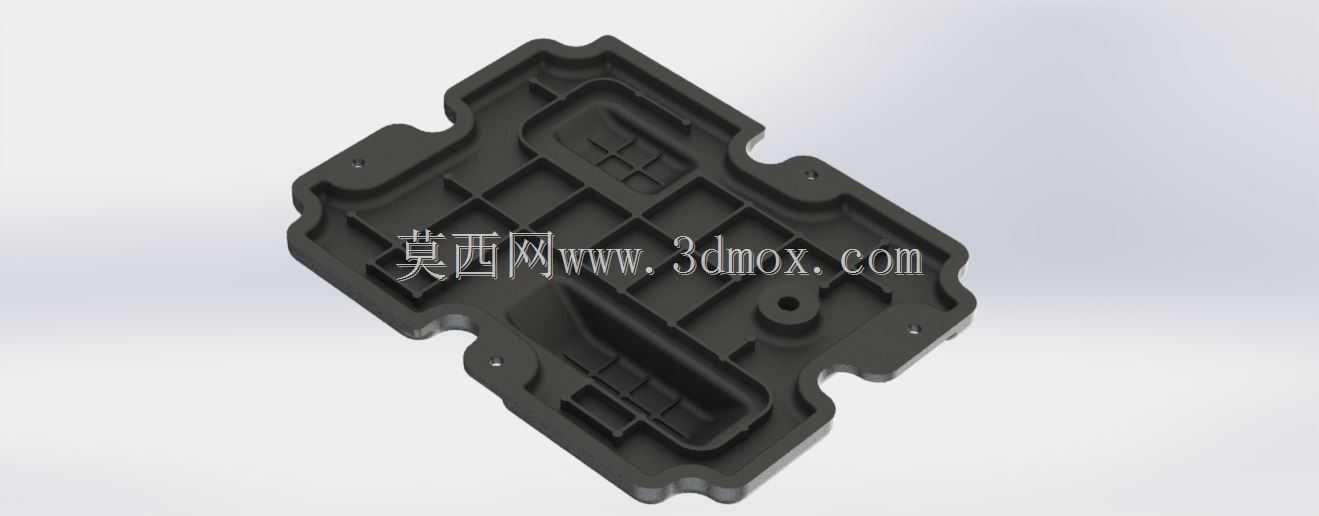

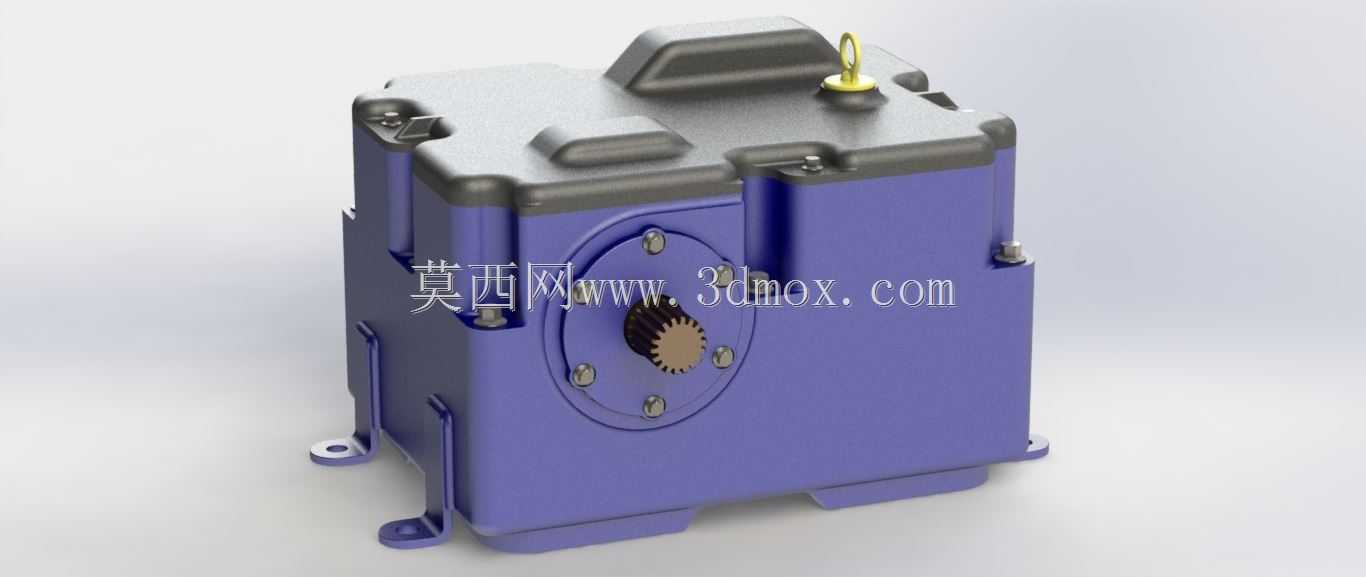

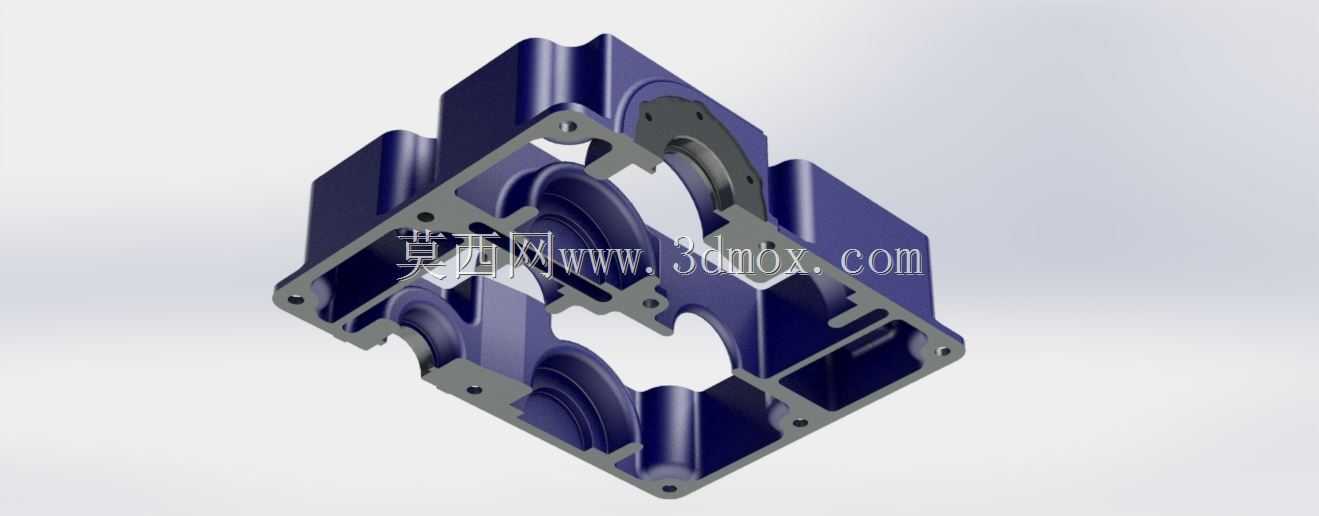

　　这款8:1传动比的齿轮箱，核心服务于工业机器的动力匹配场景，在常规工业传动链路里，原动机输出转速普遍偏高、扭矩偏低，无法直接驱动执行端负载，这类减速齿轮箱就是衔接动力端与执行端的核心中间部件，把原动机的高转速低扭矩输出，转化为执行端需要的低转速大扭矩动力，适配输送线辊筒驱动、小型工装变位机、轻工设备进给机构这类对输出转速和扭矩有明确匹配要求的工位。从结构设计逻辑来看，整体采用剖分式箱体结构，上下箱体通过螺栓组紧固，既保证了齿轮啮合腔的密封性能，也方便后期检修时拆解查看内部齿轮、轴承的磨损情况，不需要完全拆除设备端的安装连接就能完成维护作业。箱体外部设置的多处加强筋结构，不是冗余的造型设计，是在齿轮传递大扭矩产生啮合冲击力时，

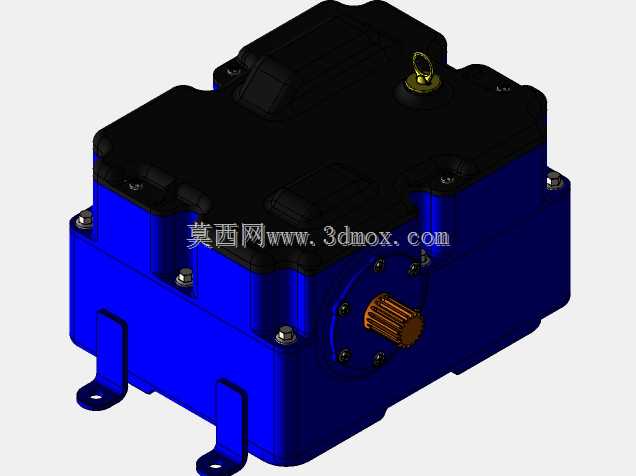

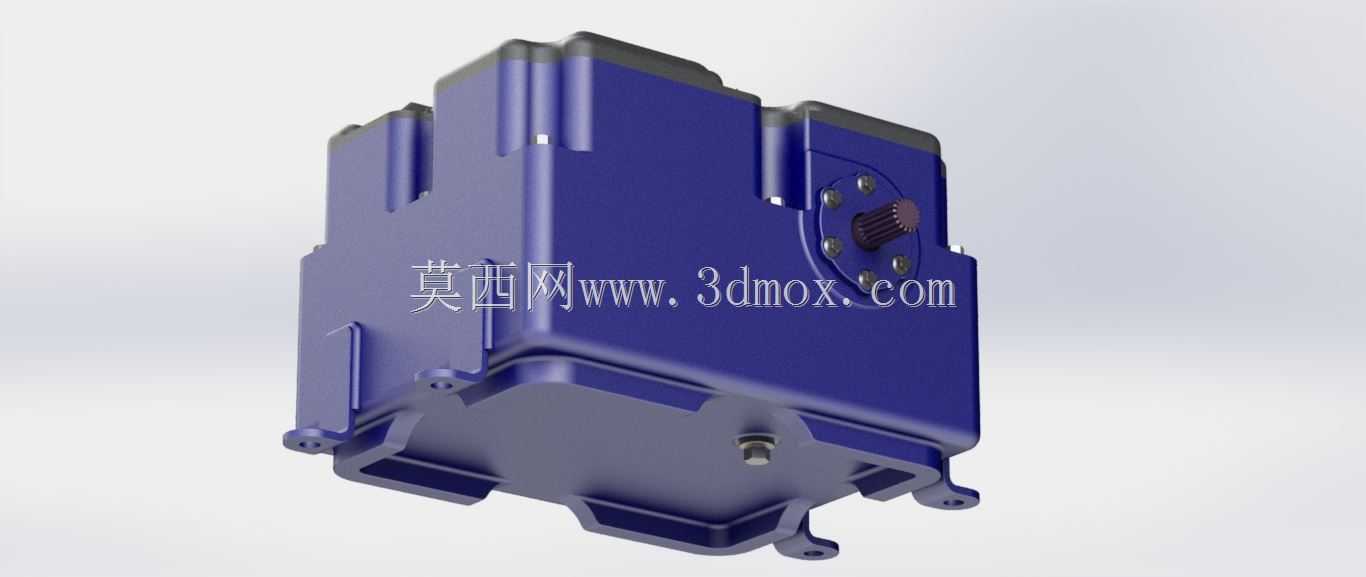

　　分散箱体壁面的应力集中，避免长期交变载荷下箱体出现开裂变形，同时加强筋也能增大箱体的散热面积，让齿轮啮合、轴承转动产生的热量更快散逸到空气中，维持箱体内润滑油的工作温度在合理区间，避免润滑油高温变质失效。输入轴采用外伸式花键结构，能够和不同规格的原动机输出轴实现可靠连接，花键连接相比普通平键，能传递更大的扭矩，同时对中性更好，高速运转时的动平衡表现更优，减少轴系的振动噪声。输出端的轴伸长度和轴径尺寸，匹配通用的工业安装接口标准，不需要额外加工转接法兰就能直接和负载端的联轴器、链轮或者带轮连接。箱体底部设置的带安装孔的支脚，安装孔的孔距按照通用工业安装基准设计，能够直接固定在常规的设备安装机架或者安装平台上，支脚的安装面做了铣平加工，

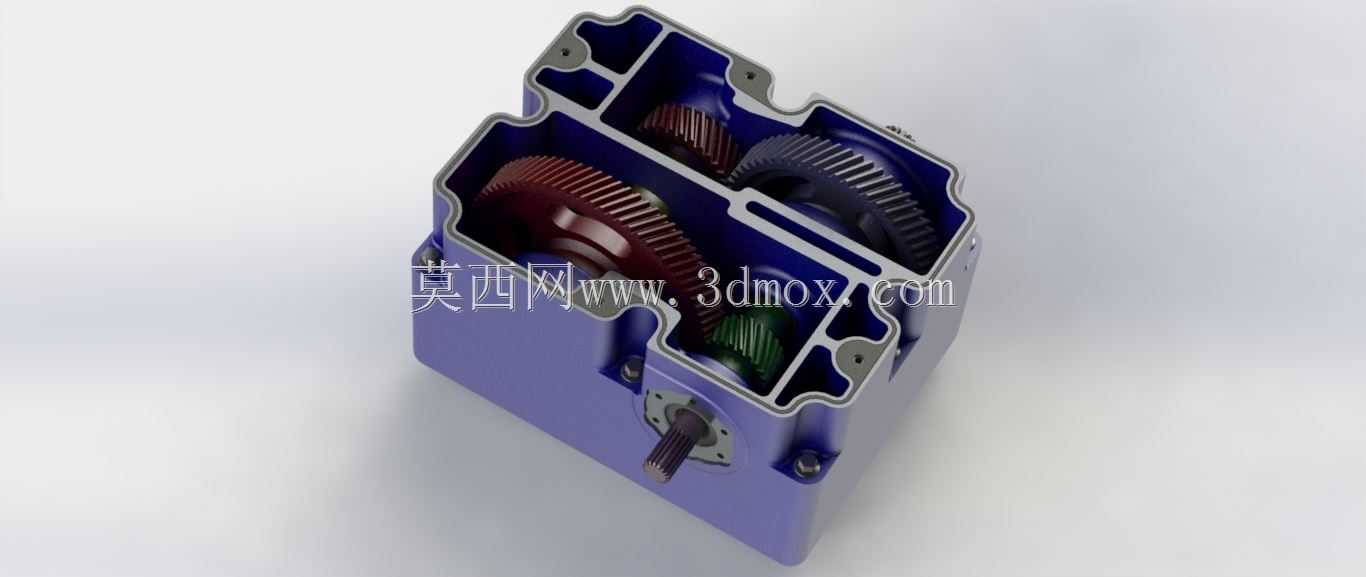

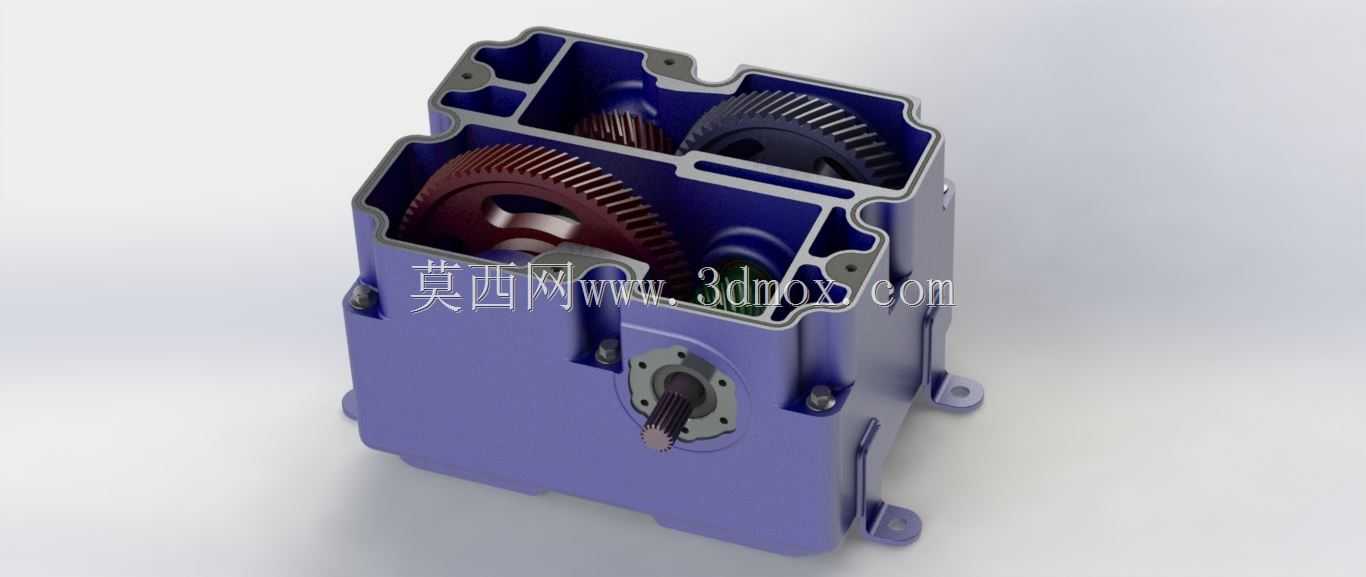

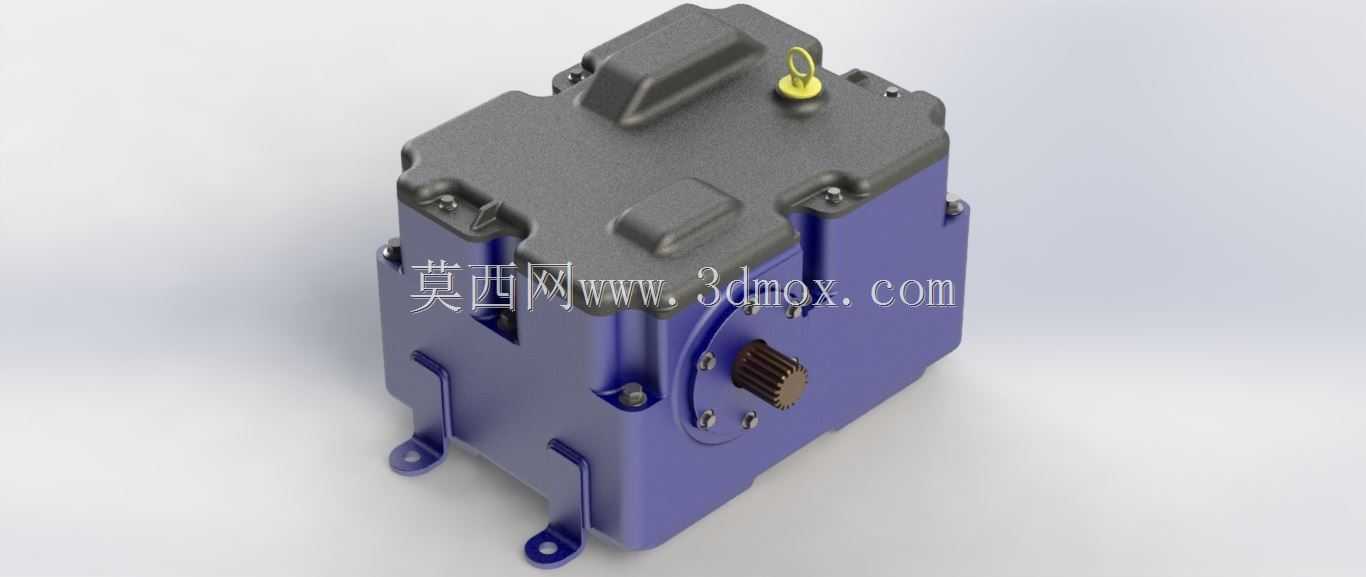

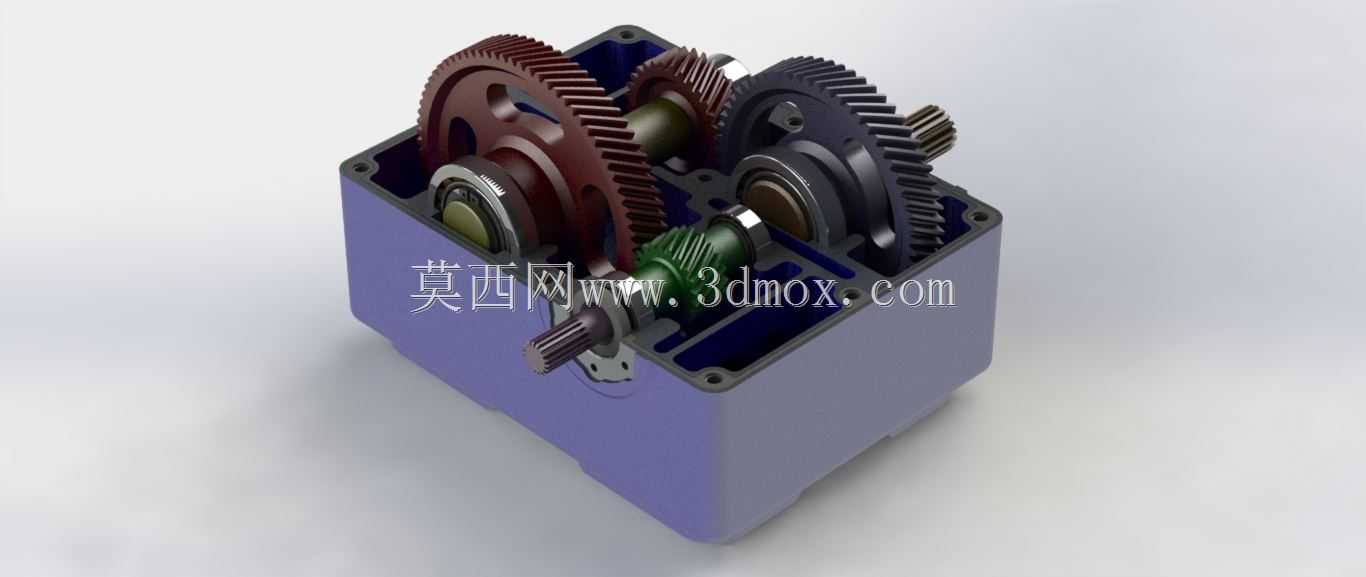

　　保证安装时箱体的水平度，避免轴系因为安装倾斜产生额外的径向载荷，缩短轴承和齿轮的使用寿命。箱体顶部设置的吊环结构，是为了设备组装、搬运时方便起吊，整个齿轮箱重量接近25kg，人工搬抬容易出现磕碰损伤，通过吊环配合小型起重设备就能完成精准的安装对位，也避免安装过程中人员砸伤的风险。箱体内的齿轮传动采用两级减速布局，第一级高速级采用斜齿啮合，降低高速运转时的传动噪声，第二级低速级采用直齿啮合，承受更大的输出扭矩，两级齿轮的传动比分配经过优化，让两级齿轮的接触强度、弯曲强度都处于相近的安全系数区间，不会出现某一级齿轮过早失效的情况。轴系的支撑采用深沟球轴承搭配角接触轴承的组合，既可以承受齿轮啮合产生的径向载荷，

　　也能抵消斜齿啮合产生的轴向力，保证轴系的回转精度，避免齿轮出现偏载磨损。箱体上预留的油位观察、注油、排油结构位置，都按照日常维护的操作便利性设计，注油口在箱体顶部方便加注润滑油，排油口在箱体底部最低位置，换油时可以把箱体内的旧油完全排净，油标设置在箱体侧面的适中位置，日常巡检时不用拆解部件就能直接观察箱体内的润滑油液位，及时补充润滑油避免干磨故障。
