蜗轮蜗杆减速传动箱体结构设计

项目分类:减速机 发布时间:2022-06-28 ID:673845
  • 蜗轮蜗杆减速传动箱体结构设计

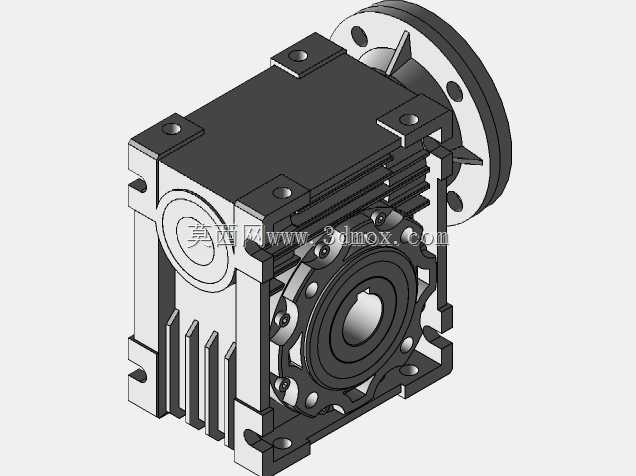

  这款蜗轮蜗杆传动结构的核心应用场景覆盖轻工输送、小型自动化生产线、食品包装设备的低速大扭矩输出工位,在需要直角转向传动的布局中优势明显,能在紧凑安装空间内完成高减速比的动力转换,适配常规伺服电机、异步电机的输出端连接需求。从结构设计逻辑来看,整体采用方形铸铝壳体的构型思路,壳体外侧分布的散热筋条并非装饰结构,是针对蜗轮蜗杆副啮合过程中产生的摩擦热设计的散热扩展面,能在连续运转工况下提升壳体与空气的热交换面积,避免箱体内润滑脂温度过高导致黏度下降、啮合面磨损加剧的问题。输入端采用标准圆形法兰连接结构,法兰端面上的定位止口与安装孔位按照通用电机安装尺寸匹配,能直接对接标准规格的动力输出端,无需额外制作转接板,减少装配环节的累计误差。

  输出端为中空轴孔设计,键槽结构按照标准传动公差设计,可直接穿装负载传动轴,也可根据需求加装输出轴套适配不同轴径的负载,省去额外的联轴器连接环节,进一步压缩整体安装长度。壳体的安装基准面设置在底部与侧部两个方向,既可以采用底脚卧式安装,也能通过侧部的安装孔完成立式法兰装夹,适配不同设备的机架布局需求,安装孔的位置公差经过校核,能保证装配后输入输出轴的同轴度、平行度符合传动精度要求,避免偏载导致的轴承早期损坏。内部腔体的尺寸围绕蜗轮蜗杆的啮合中心距设计,预留了足够的润滑脂储油空间,同时在轴承安装位设置了对应的密封槽结构,可加装骨架油封防止润滑脂泄漏,同时阻挡外部粉尘、水汽进入箱体内部,适配多粉尘的车间作业环境。在建模过程中,

  所有配合面的公差都按照机械设计手册的推荐值设定,壳体壁厚兼顾结构强度与轻量化需求,既不会因为壁厚过薄导致运转过程中产生共振异响,也不会因为壁厚过大增加不必要的整机重量,散热筋的高度、间距经过热传导仿真校核,在常规环境温度下连续8小时运转的箱体温升能控制在合理区间内。输入端的轴承位与输出端的轴承位同轴度公差严格控制,保证蜗杆与蜗轮的啮合接触面积达到设计要求,减少单点接触导致的齿面磨损,延长整体传动结构的使用寿命。
