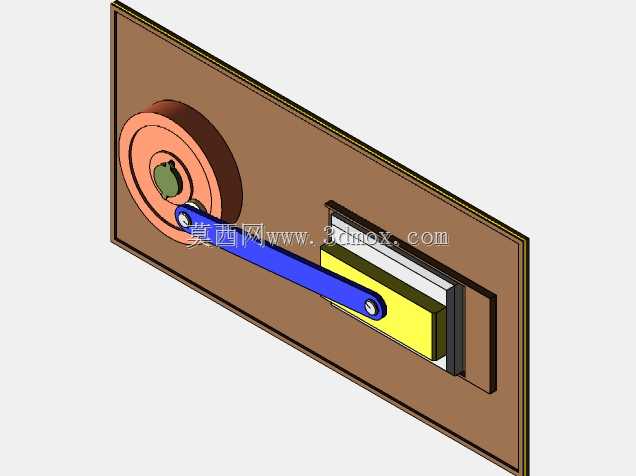

平板安装式曲柄滑块传动机构三维结构

　　这套曲柄滑块传动结构采用平板安装式布局，将回转运动输入与直线往复运动输出集成在同一块安装基板上，在小型冲压设备、送料机构、往复式执行单元中应用十分广泛。日常做非标设备选型时，这类结构常被用来替代直线气缸完成短行程的规律往复动作，相比气动元件，纯机械传动的同步性更好，不需要额外配置气源与控制阀组，在多工位联动的自动化产线中，能直接和主轴传动系统串联，保证各工位动作的时序完全匹配，不会出现气压波动带来的动作延迟问题。

　　设计时首先确定了曲柄的回转中心位置，将带轮与曲柄做成一体化结构，直接通过平键和输入轴连接，减少了中间传动环节的间隙累积，曲柄销的偏心距直接决定滑块的行程长度，这套结构的偏心距设置适配常见的50-120mm往复行程需求，安装基板上预留了长条形的滑块导轨安装槽，可根据实际行程需求微调导轨的固定位置，适配不同长度的连杆装配。连杆两端采用铰接式连接，一端通过轴套与曲柄销配合，另一端与滑块端的铰接座连接，铰接位置都预留了润滑脂注油孔，长期运行时可定期加注润滑脂减少铰接副的磨损，避免运行过程中出现卡滞、异响问题。

　　滑块部分采用嵌套式导轨结构，滑动块与导轨之间设置了耐磨衬垫，可通过侧边的紧定螺钉调整滑动间隙，既保证往复运动的顺畅度，又能控制横向窜动量在0.02mm以内，满足多数需要精准对位的送料、压装工位精度要求。整个机构的安装边界以基板轮廓为基准，输入轴中心到基板侧边的距离、导轨安装面到基板底面的高度都做了标准化设计，可直接通过基板四周的安装孔固定在设备机架上，不需要额外设计转接安装板。做运动仿真验证时，曲柄整周回转过程中连杆与曲柄、滑块的铰接点无死点位置，传动过程中滑块的运动速度按正弦规律变化，启动和停止阶段的加速度平缓，不会产生明显的刚性冲击，适配中低速连续运行的工况，输入转速在60-120rpm区间时，整套机构的运行振动量极小，不需要额外加装减震结构。

　　在实际设备改造场景中，这类结构还可以通过调整曲柄偏心距、更换不同长度的连杆来改变滑块的行程与运动特性，适配不同的工艺动作需求，比如在小型冲孔设备上使用时，可加大偏心距获得更长的冲压行程，在精密送料工位使用时，可减小偏心距缩短送料步距，搭配不同直径的输入带轮，还能调整滑块的往复频率，匹配不同的产线节拍。
