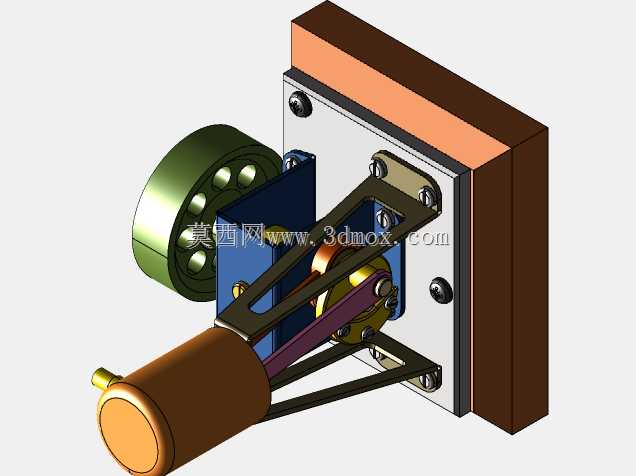

该动力机构属于小型往复式动力输出单元,常应用于小型教学演示装置、微型动力实验平台、低负载便携动力设备场景中,可将缸体内的往复直线运动通过传动组件转化为端部飞轮的旋转动力输出,适配小扭矩、低转速的动力传输需求,也可作为原理验证样件用于机械结构教学中的曲柄连杆机构运动演示,帮助从业者直观理解往复动力到旋转动力的转换逻辑。从结构设计层面看,整套机构采用立式安装布局,后端为平整的安装基准板,板上预留四个对称分布的紧固件安装孔,可直接通过螺栓固定在设备安装立面或实验台架上,安装板前侧依次布置缸体支撑组件、曲柄连杆传动组、端部飞轮以及动力输出连接端,各部件的装配层级清晰,传动路径无冗余弯折,能最大程度降低运动过程中的动力损耗。
设计过程中优先考虑了运动部件的干涉规避,连杆与两侧支撑支架之间预留了足够的运动间隙,飞轮端面与安装支架的间距经过反复校核,确保高速旋转状态下不会与周边固定件发生剐蹭;缸体部分采用圆筒式结构,端部预留动力输入接口,可直接连接外部动力源或内置动力发生单元,缸体通过三角分布的支撑臂与安装板刚性连接,支撑臂采用镂空式结构设计,在保证结构刚性的前提下尽可能降低整体自重,减少安装负载。整套机构的外形边界控制紧凑,安装板的长宽尺寸适配小型台架的安装空间,飞轮外圆突出于安装支架的尺寸经过核算,不会超出常规小型实验设备的安装轮廓,输出轴端的连接位采用标准轴径设计,可直接适配常规的联轴器、带轮等传动连接件,无需额外做转接加工。
传动组件中的曲柄与连杆连接位设置了耐磨衬套结构,可降低长期往复运动过程中的部件磨损,延长机构的连续运行寿命,各紧固件的安装位置都预留了扳手操作空间,后期维护拆装时无需额外拆卸周边关联部件,可单独对传动组件进行检修调整。
