多规格串联式轴承组装配结构

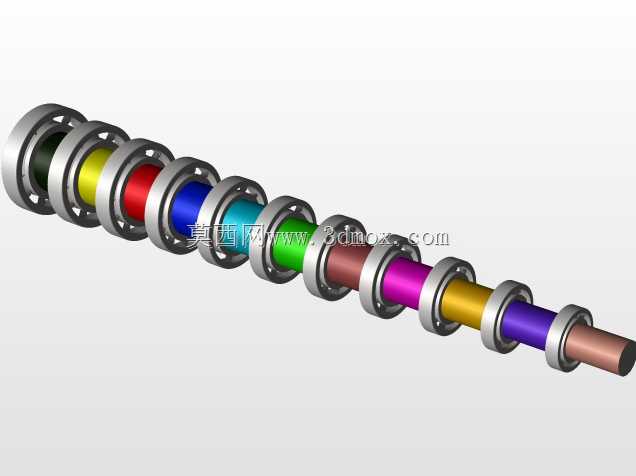

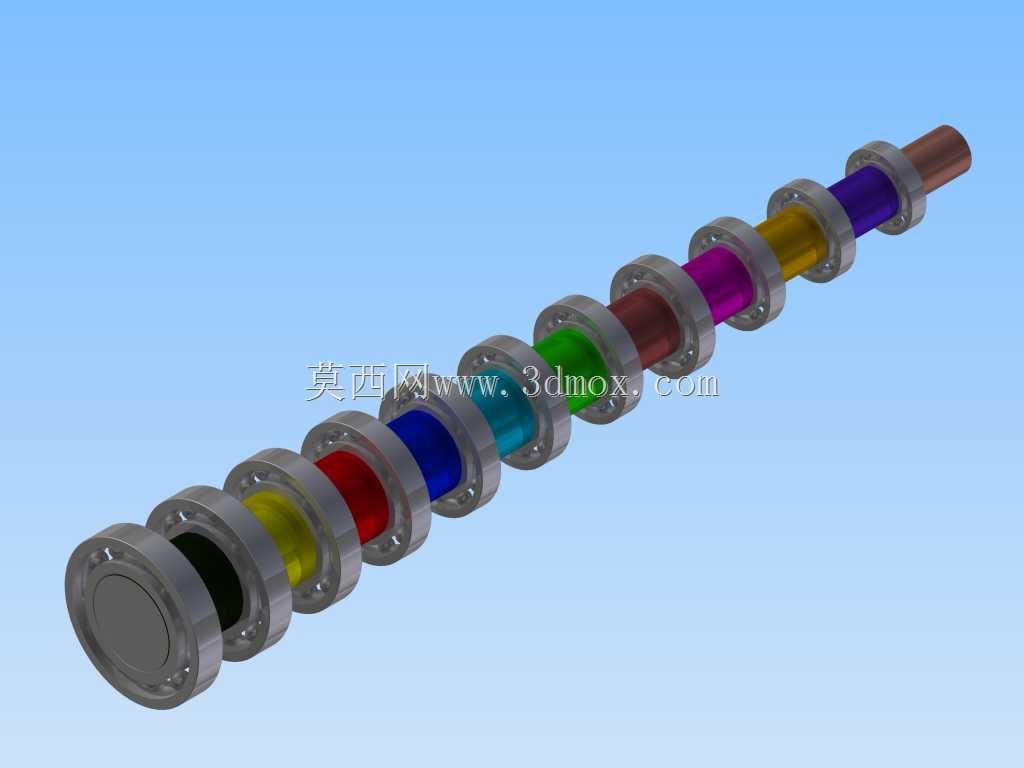

　　这套串联排布的轴承组结构，主要面向长轴系的多点支撑传动场景，常见于纺织机械的导纱辊传动段、自动化输送线的长托辊安装位、小型试验设备的多工位转轴支撑部位，这类场景下单轴承支撑的轴段过长会出现挠曲变形，引发运转抖动、密封件偏磨、传动精度失准等问题，多轴承串联排布的结构正是为了分散轴系径向载荷、约束长轴的径向跳动量而设计。从结构设计逻辑来看，每一组轴承单元都采用独立的外圈定位台阶，相邻轴承之间通过等厚的隔套实现轴向位置固定，隔套的端面平行度公差控制在0.02mm以内，避免装配后轴承内圈出现偏斜导致滚动体受力不均。不同色彩区分的轴承单元对应不同的内径规格，可适配同根轴上不同轴径的阶梯段，无需额外加工变径衬套即可完成装配，

　　大幅降低轴件的加工复杂度。安装边界方面，整套轴承组的两端采用法兰式安装结构，法兰端面上的安装孔位采用等圆周均布设计，可直接与设备的墙板支撑座通过螺栓锁紧，安装时需保证两端法兰的同轴度公差不超过0.03mm，避免轴系装配后出现卡滞。功能特性上，每个独立轴承单元都预留了润滑脂填充腔，运转时可通过轴芯的注油孔完成在线补脂，无需拆解整套结构即可完成维护，轴承两侧的密封槽可适配接触式橡胶密封圈或非接触式防尘盖，根据使用场景的粉尘、湿度情况灵活选择密封方案。设计过程中针对不同位置的轴承载荷做了差异化匹配，靠近动力输入端的轴承选用承载能力更高的型号，抵消带传动或齿轮传动带来的径向附加载荷，中间段的轴承以约束轴的挠曲变形为核心目标，

　　选用轻系列窄幅轴承减少整体结构的重量，末端的轴承配套轴向定位挡圈，抵消轴系热胀冷缩带来的轴向窜动量。外形尺寸上，整套轴承组的总长度可根据实际轴段长度调整隔套尺寸实现定制，单组轴承单元的外径保持统一规格，可适配通用的安装座开孔尺寸，降低设备支撑结构的加工成本，装配时需按照固定的扭矩要求锁紧两端的锁紧螺母，保证每个轴承的预紧力处于合理区间，既避免预紧过大导致轴承温升过快，也防止预紧不足出现运转间隙过大的问题。
