压缩空气驱动动力装置结构设计方案

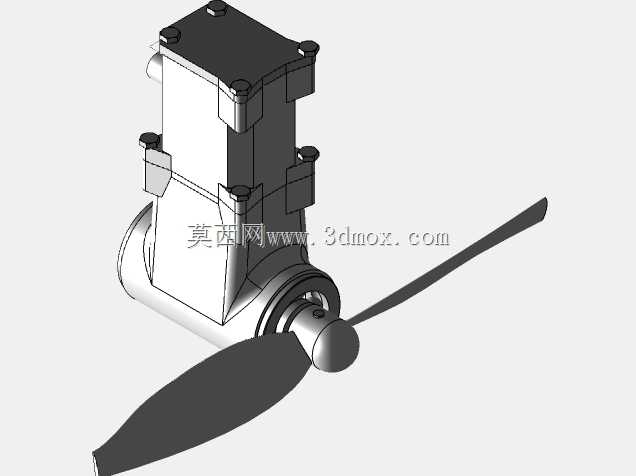

　　这类以压缩空气为能量来源的动力装置，常被用于教学演示、小型实验台动力输出、低负载便携设备的动力供给场景，在对防爆、无电火花有要求的特殊作业环境中，也可作为小型辅助动力单元替代传统燃油或电动动力结构，避免电气引燃风险与燃油存储的安全隐患。从结构设计逻辑来看，该装置核心围绕压缩空气的能量转换路径搭建，进气端预留标准气动接头安装位，可直接对接常规车间压缩空气管路或便携储气罐输出端，进气通路设置了气流分配腔体，可根据动力输出需求调整进气时序，将高压空气有序导入动力腔体内，推动做功部件完成往复或回转动作，最终通过输出轴端将动力传递至外接负载。设计过程中优先考虑了气动密封的可靠性，所有动密封位置的安装槽尺寸都按照气动元件通用公差标准设定，

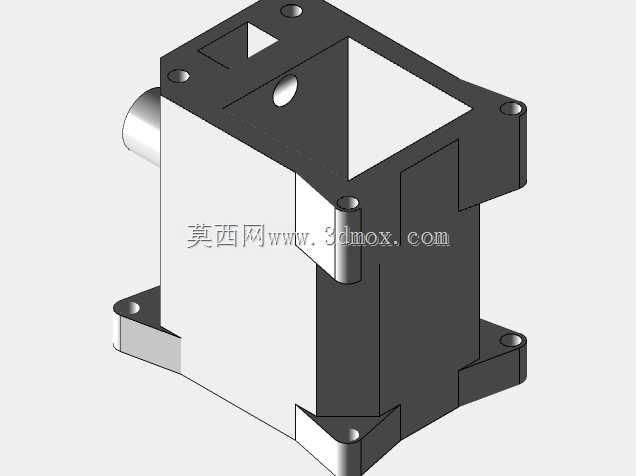

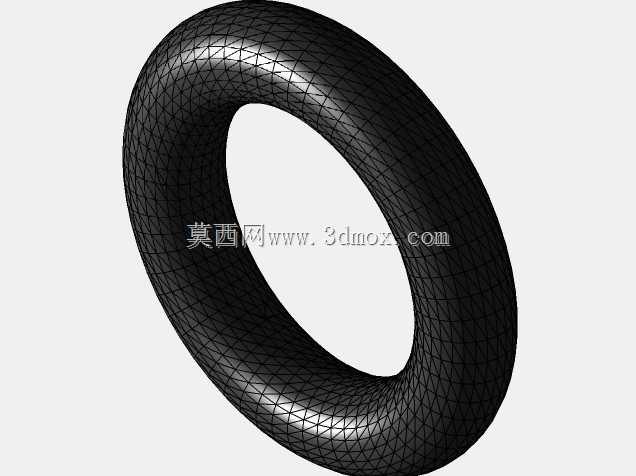

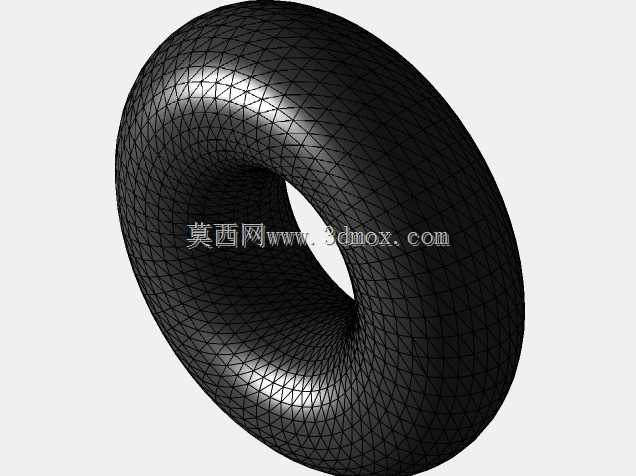

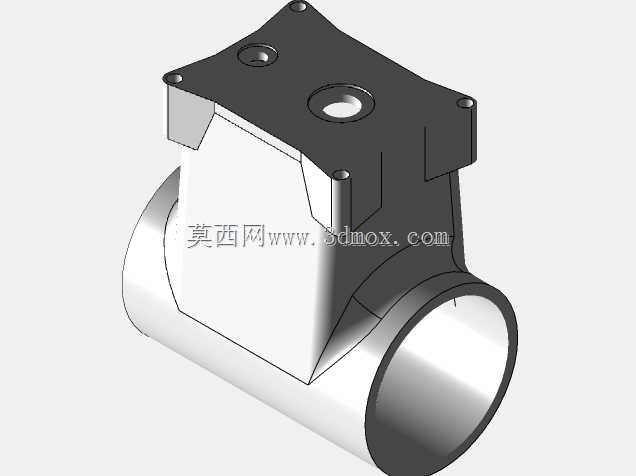

　　可适配常规O型圈、格莱圈等标准密封件，避免高压空气泄漏导致的动力损耗。装置的整体安装边界控制较为紧凑，主体外壳采用一体化腔体结构，既作为压缩空气的承压容腔，也承担内部做功部件的安装基座功能，减少了额外连接结构带来的密封点与装配误差。输出轴端采用标准轴径设计，可直接对接联轴器、带轮等常规传动零件，无需额外定制转接结构，适配多数小型实验台、演示装置的安装接口要求。在结构细节处理上，排气通路设置了消音结构安装位，可外接标准气动消音器降低高压空气排出时的噪音，适配室内教学、实验室等对噪音控制有要求的使用场景。内部做功部件的运动行程经过反复校核，在保证动力输出效率的前提下，尽可能压缩整体轴向尺寸，同时预留了足够的润滑脂存储空间，

　　可在长时间无维护的状态下保持运动部件的顺畅运行，避免干摩擦导致的零件磨损与卡滞。整个装置的装配逻辑遵循分层装配原则，所有内部零件都可从端盖位置依次拆装，无需破坏主体腔体结构，便于后续的结构调整、零件更换与原理演示拆解，对于气动动力方向的结构设计学习者而言，可直接通过该模型理解压缩空气能量转换的完整结构逻辑，也可在此基础上调整腔体容积、进气时序参数，适配不同功率、不同转速的动力输出需求。
