带刻度手柄式手动直通截止控制阀

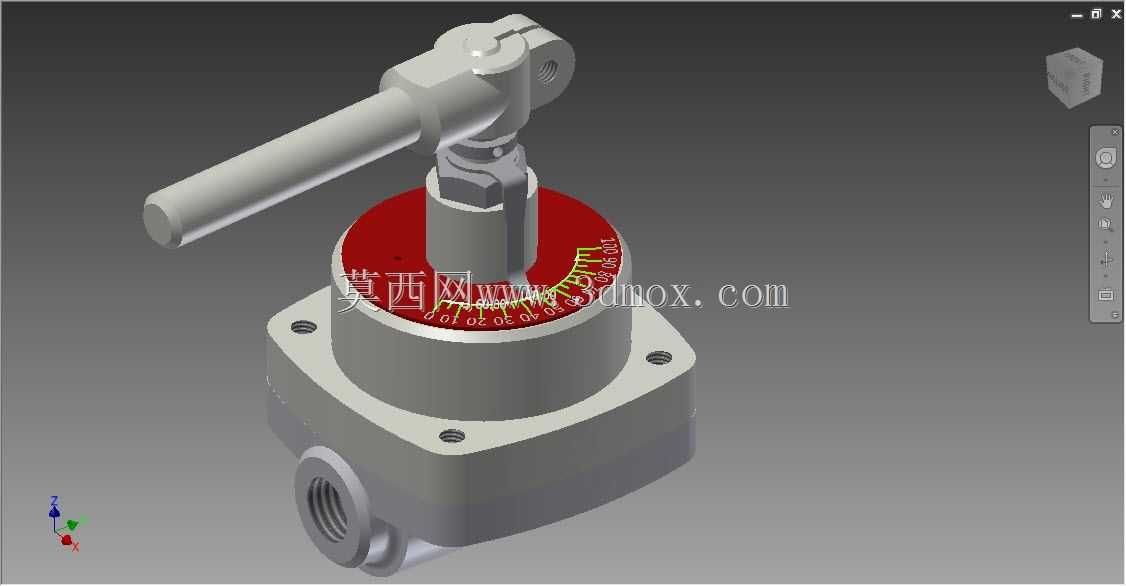

　　这款手动控制阀的结构设计围绕小通径流体管路的精准通断与开度调节需求展开，阀体采用方形安装基座搭配侧置螺纹接口的布局，基座上预留四个对称分布的螺栓安装孔，可直接通过螺栓固定在设备面板或管路支架上，安装时无需额外设计转接法兰，能有效压缩管路系统的安装空间占用。侧置的流体接口采用标准管螺纹设计，可直接对接同规格的金属管路或柔性耐压软管，接口处的密封面做了平整化处理，装配时配合密封垫即可实现可靠的静密封，避免流体输送过程中出现渗漏问题。

　　阀杆顶部配置加长式操作手柄，相比常规短手柄设计，更长的力臂能降低操作时所需的扭力，操作人员无需借助额外工具即可完成阀门的启闭与开度调整，即便在系统带压状态下也能顺畅操作。手柄与阀体衔接的位置设置了环形刻度盘，刻度盘上标注了清晰的开度对应标识，操作人员可根据刻度标识精准控制阀芯的开启幅度，从而实现管路内流体流量的线性调节，无需额外加装流量检测元件即可完成粗调流量的需求，适合对流量控制精度要求适中的流体输送场景。

　　从内部结构逻辑来看，阀芯采用锥面密封结构，当手柄旋转至全关位置时，阀芯锥面与阀座密封面紧密贴合，可实现零泄漏截断，满足管路检修、支路切断等工况的使用需求。阀体上部的阀杆密封部位采用多级填料密封结构，可在阀杆旋转过程中持续保持密封性能，避免流体沿阀杆间隙向外渗漏，同时也能阻挡外部粉尘、水汽进入阀体内部，延长内部构件的使用寿命。

　　在实际应用场景中，这类阀门常被用于小型液压试验台、实验室流体输送管路、小型化工配料系统、气动控制支路等场景，既可以作为支路的总切断阀使用，也可以通过刻度指示完成流量的定量调节。设计过程中充分考虑了操作的直观性，刻度盘直接设置在操作手柄下方，操作人员调整开度时可直接观察刻度位置，无需俯身查看阀体侧面的标识，大幅提升了操作便利性。阀体的整体外形尺寸紧凑，方形基座的边长与接口通径保持合理的比例关系，不会在密集排布的管路群中占用过多空间，相邻阀门安装时不会出现手柄干涉的问题，可支持多组阀门并排密集安装，适配集成化流体控制单元的布局需求。
