双开门立式工业电气控制柜体结构

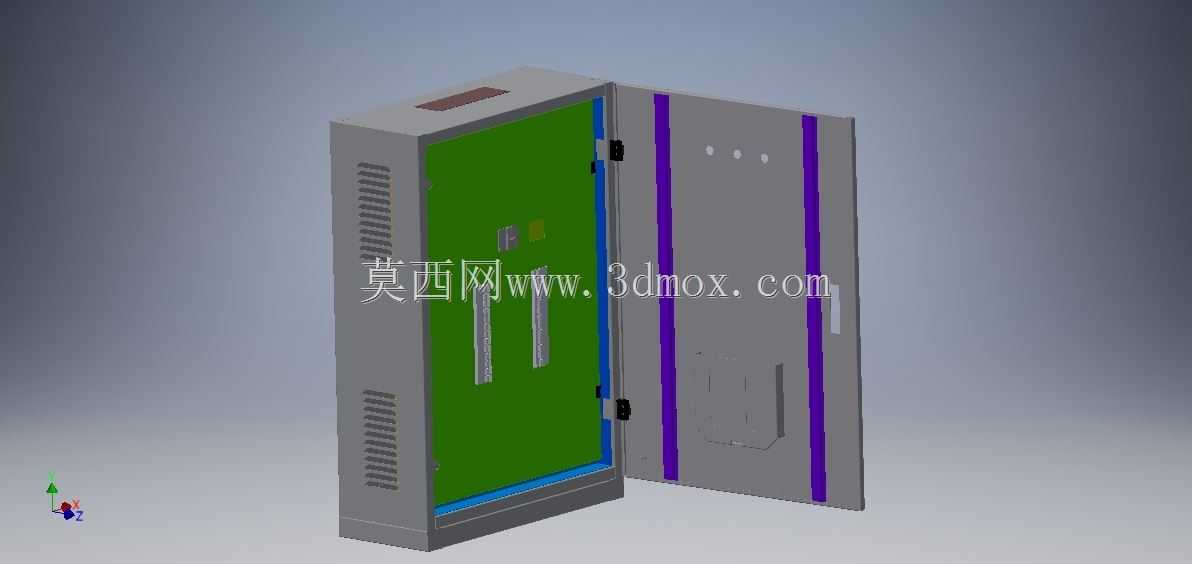

　　这款双开门立式电气柜体，是工业现场配电、设备控制回路集成的常用承载结构，在车间生产线配电、小型设备机组电控集成、厂区动力回路分线等场景中都有广泛适配性。从结构设计来看，柜体采用整体折弯焊接的框架思路，侧边预留的通风格栅是针对柜内元器件长时间运行散热需求做的布局，避免密闭空间内积热导致的元器件寿命折损，格栅的开孔方向做了向下倾斜的处理，能在保证通风量的同时减少车间粉尘、飞溅碎屑直接进入柜体内部的概率，适配多数常规工业车间的使用环境。柜门采用对开式结构，单扇门的侧边加装了竖向密封胶条，关门状态下胶条受压贴合柜体门框，能实现基础的防尘防护效果，门体上预留的安装位可用来固定操作按钮、状态指示灯或者小型人机界面，无需后期在现场额外开孔加工，

　　减少现场施工的工作量。柜体内部的安装背板采用整体式平板设计，表面预留了通用的安装孔位排布，可直接固定导轨、端子排、断路器、接触器等常规电控元器件，背板与柜体框架之间预留了足够的走线空间，方便主回路与控制回路的分层布线，强弱电分离的走线需求也能在这个空间内实现，避免信号干扰。从安装边界来看，这款柜体的外形尺寸为高1000mm、宽700mm、深300mm，属于中小型立式电控柜体，安装时需要在背部预留至少50mm的散热与走线间隙，正面需要预留不小于800mm的开门操作空间，方便后期检修时完全打开柜门、操作内部元器件。柜体的门铰采用外露式可拆卸结构，后期维护时如果需要拆卸柜门，无需拆解整体框架就能快速完成，降低运维的拆装难度。

　　门体上加装的锁具结构能实现柜门的可靠锁闭，避免非专业人员随意触碰柜内带电部件，满足工业现场的安全防护要求。整体结构没有多余的冗余设计，所有的结构特征都围绕电控元器件安装、现场运维、防护散热这几个核心需求展开，不管是用来做小型设备的集成电控柜，还是作为车间局部区域的动力分线柜，都能匹配对应的使用需求，结构强度也能满足常规工业环境下的安装使用要求，不会因为轻微的磕碰就出现柜体变形的问题。
