六米倾角式砂料输送上料设备结构

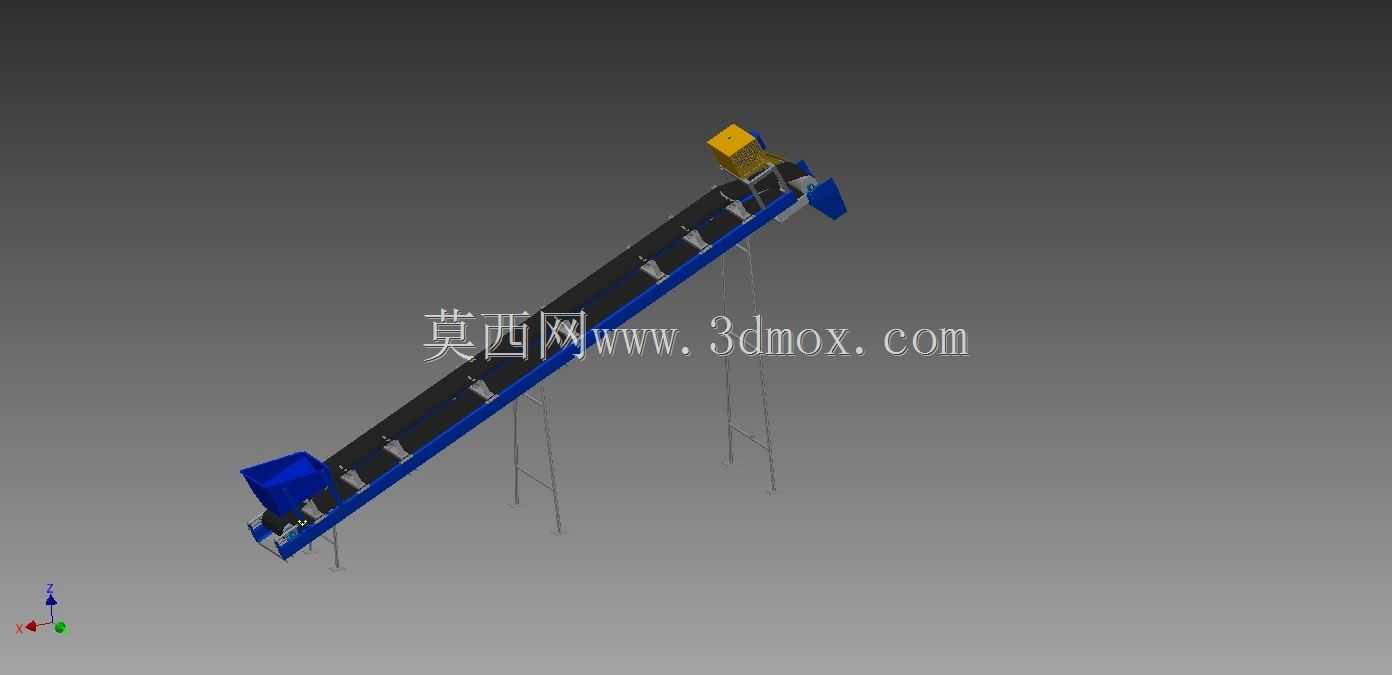

　　这款倾斜布置的砂料输送设备，总输送长度达到六米，主要面向砂石加工、建材拌合、铸造车间砂处理等场景的散料转运需求，解决不同高度工位之间的砂料连续输送问题，替代传统人工翻斗转运的低效作业模式，适配散状颗粒物料的长距离高差输送工况。设备整体采用倾斜架设结构，通过底部支架与中部支撑腿共同完成整机承重，支撑腿的高度差匹配输送倾角设计，安装时可根据现场进料口与接料口的实际高差微调支撑脚的固定高度，预留的安装孔位适配常规膨胀螺栓固定要求，无需额外制作复杂安装基础，适配车间内固定工位布置或者临时作业点的快速架设需求。设备两端分别设置进料斗与出料导槽，低位端的进料斗为敞口扩径结构，方便装载机或者人工直接倾倒砂料，避免上料过程中物料撒漏，

　　高位端的出料口设置导料挡板，可精准将物料导入下游设备的进料口，减少落料过程中的粉尘外溢与物料飞溅。输送面采用带挡条的皮带结构，等距布置的横向挡条可避免倾斜输送过程中砂料向下滑落，保证大倾角工况下的输送效率，皮带两侧设置挡边结构，进一步阻挡颗粒物料从皮带侧边撒落，降低日常作业的物料损耗。驱动单元布置在低位端的机架侧方，通过减速机构带动传动滚筒运转，张紧装置设置在两端滚筒的支座位置，可根据皮带长期使用后的拉伸情况调整张紧度，避免皮带打滑跑偏影响输送稳定性。机架主体采用型材焊接结构，整体刚性满足满负荷砂料输送的承重要求，各支撑节点处设置加强筋板，避免长期重载运行出现机架变形，设备的维护点位均预留了足够的操作空间，日常更换皮带、加注润滑脂、

　　检查滚筒运转状态时无需拆解主体结构，可有效降低后期运维的时间成本。设计过程中重点考量了散料输送的安息角参数，将输送倾角控制在砂料自然堆积不滑落的合理区间，既保证足够的输送高差，又避免倾角过大导致的物料回退问题，同时整机的宽度尺寸控制在常规车间通道的通行范围内，安装后不会占用过多作业面空间，适配多数中小型生产场地的布置条件。
