壁挂式双开门金属电气柜结构设计

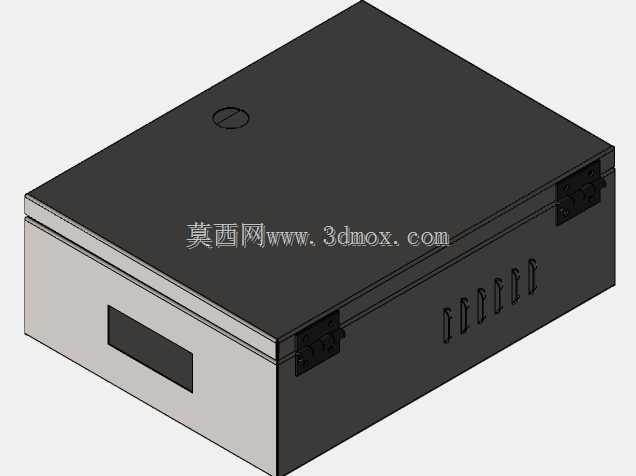

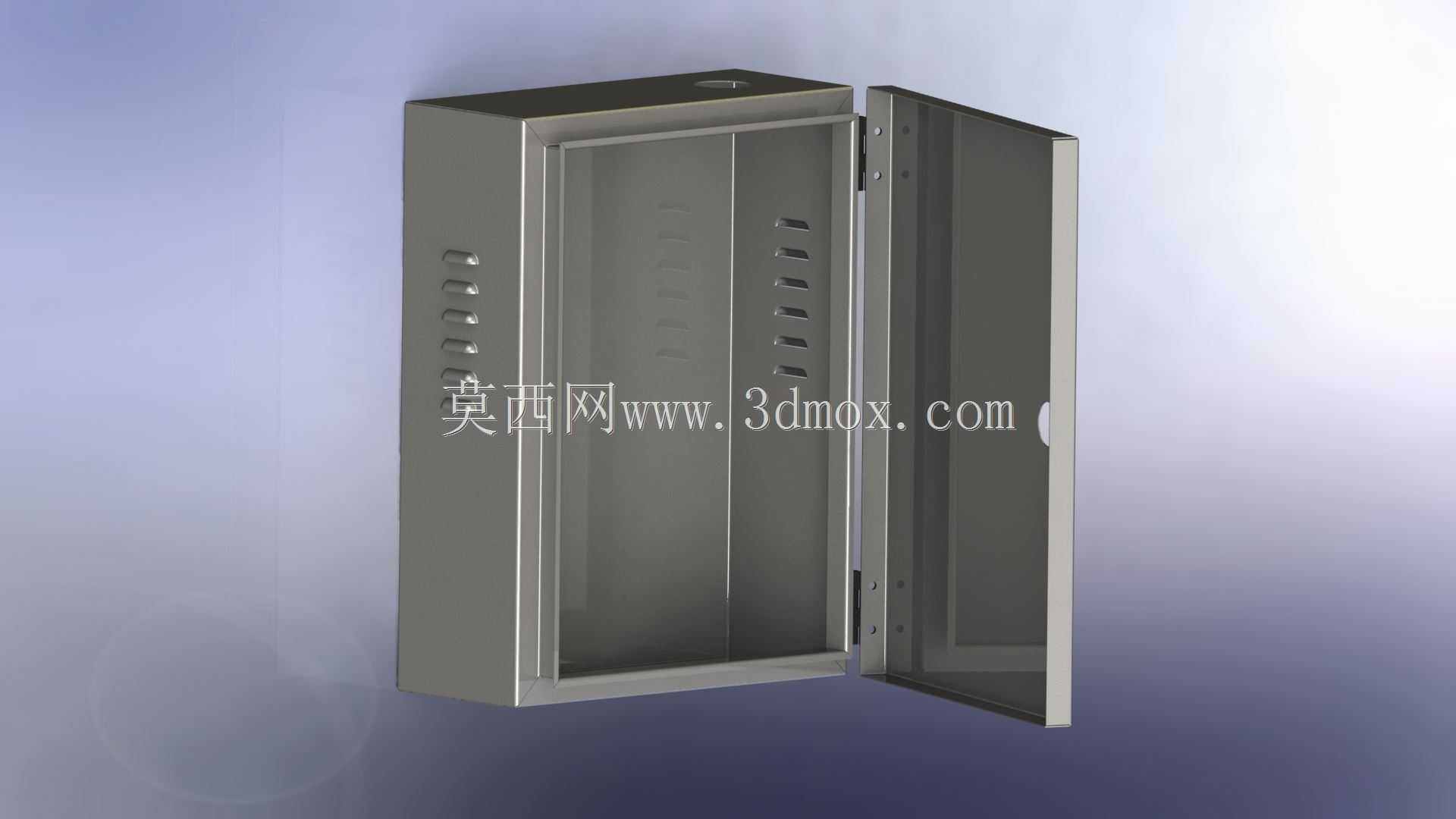

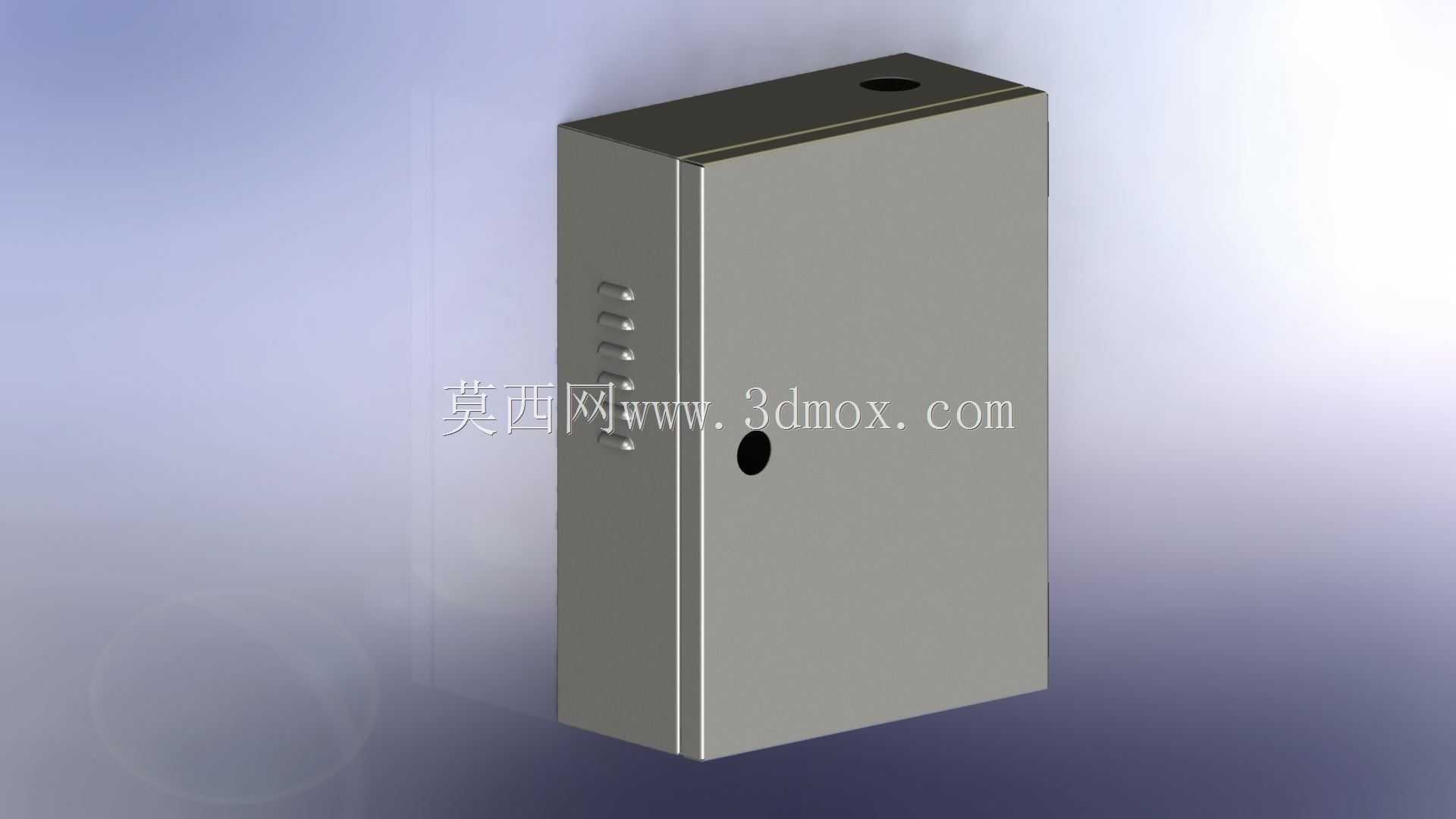

　　这款壁挂式金属电气柜主要面向工业车间、楼宇配电、小型设备配套等场景的电气元件安装需求，用来承载断路器、接线端子、小型PLC、开关电源等低压电控器件，为内部电气部件提供防尘、防外物触碰的物理防护，同时规整布线走向，避免线路杂乱带来的运维隐患。从结构设计来看，柜体采用1.2-1.5mm厚度的冷轧钢板弯折成型，整体为长方体立式壁挂结构，背部预留四个挂装孔位，适配墙面或设备机架的螺栓固定安装，安装时需预留左右各50mm、前方不小于400mm的操作空间，满足柜门完全开启后的接线、检修操作需求。柜门采用单扇外开结构，侧边配置隐藏式内铰链，开合角度可达110度，避免开门后占用过多侧向空间，柜门与柜体结合处预留发泡密封胶条的安装槽位，

　　可根据防护等级需求加装密封件，提升柜体的防尘防溅能力。柜体内部两侧设计有对称排布的安装条孔位，可灵活调节安装板的上下固定位置，适配不同高度尺寸的电气元件安装，安装板采用镀锌钢板材质，无需额外做表面处理即可直接固定器件，同时具备良好的接地导通性能。柜体左侧外壁预留了五个等距排布的按钮安装孔位，可直接嵌入安装急停按钮、启停开关、状态指示灯等操作元件，无需二次开孔加工，减少现场施工的工作量。柜门内侧设计有走线压条的固定点位，可用来固定柜内到柜门元件的连接导线，避免开关门过程中导线被拉扯磨损。柜体顶部预留敲落孔位，方便进出线缆的引入引出，可根据线缆数量选择对应规格的敲落孔打开，配合电缆格兰头实现线缆的固定与密封。

　　整体结构无多余外露的尖锐棱角，所有弯折处均做了圆角倒钝处理，避免安装运维过程中划伤操作人员，表面采用静电喷塑处理，具备基础的耐锈蚀、耐刮擦能力，适配普通工业环境的长期使用需求。在建模过程中，所有钣金折弯处均预留了合理的折弯系数，确保加工时板材弯折后不会出现开裂或尺寸偏差，铰链、门锁等标准件均采用通用规格的安装孔位，方便后期维护时更换配件。
