UPVC平明塑料法兰连接件DN15至DN200

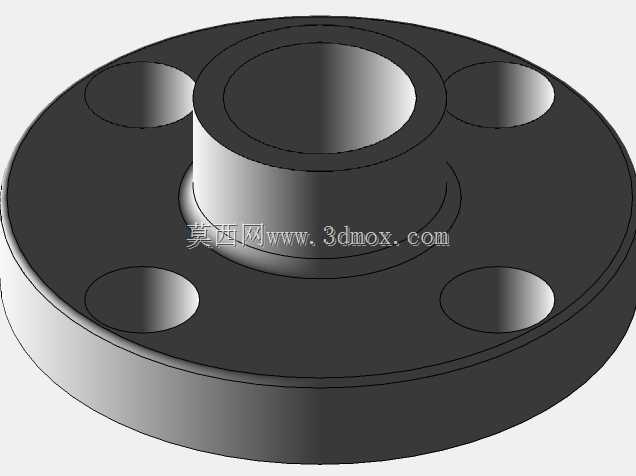

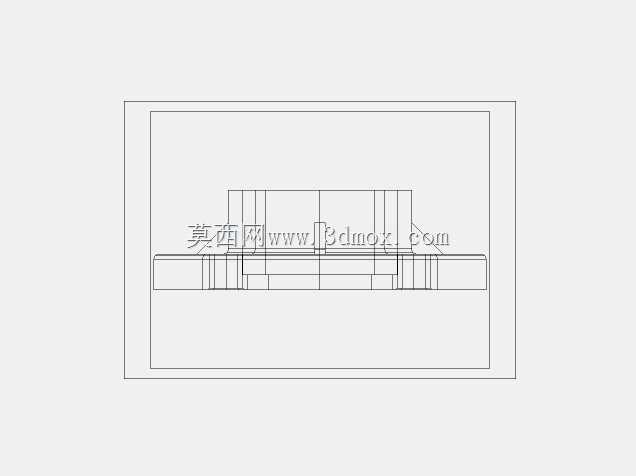

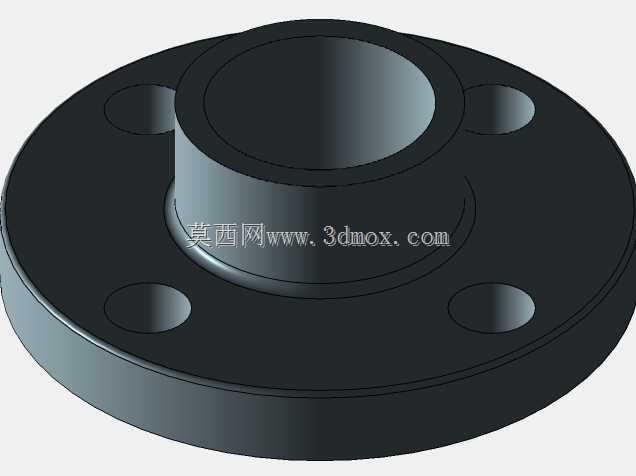

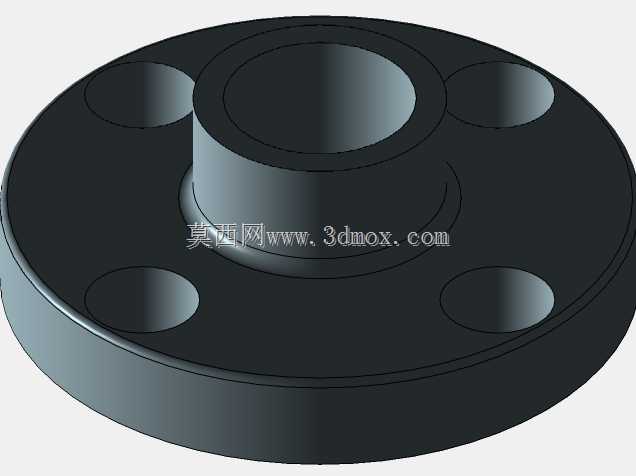

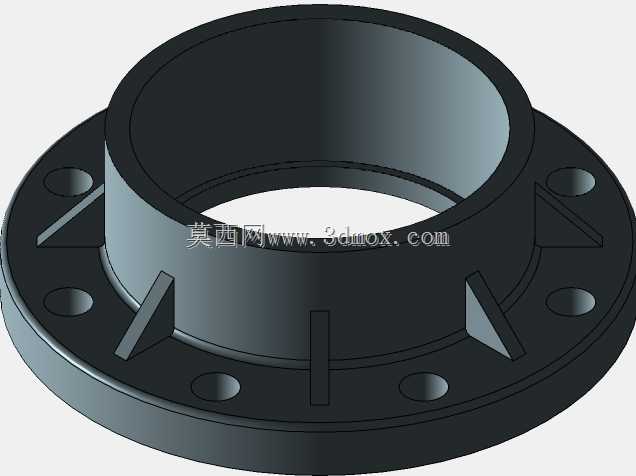

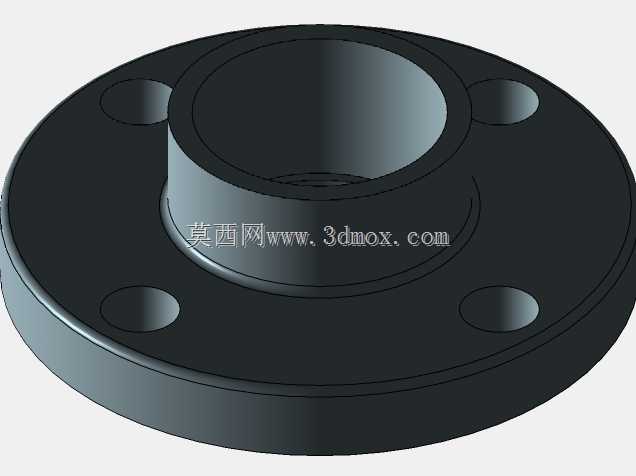

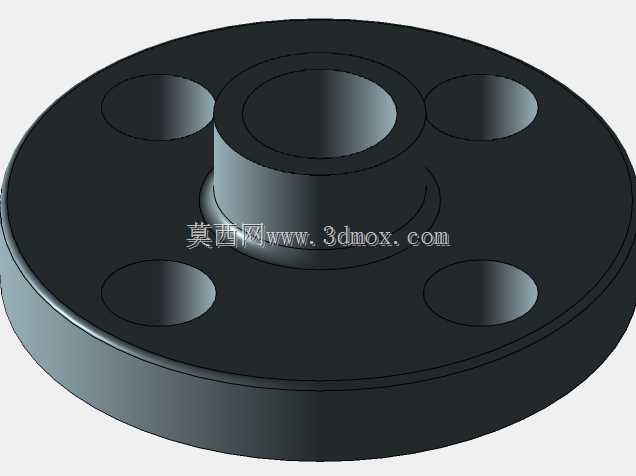

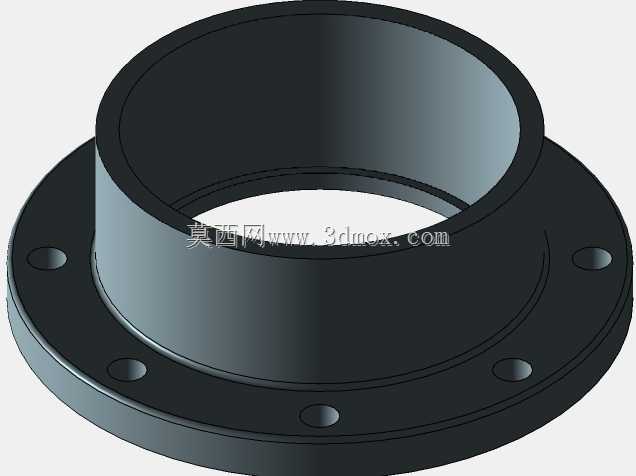

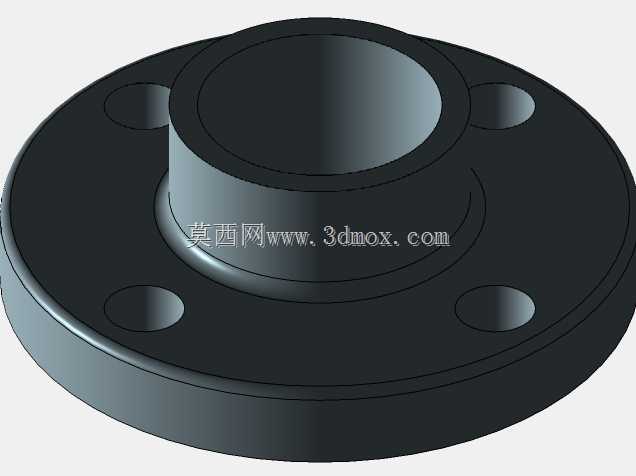

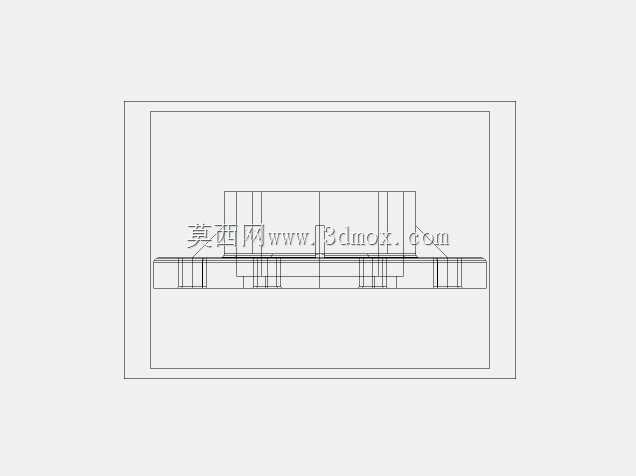

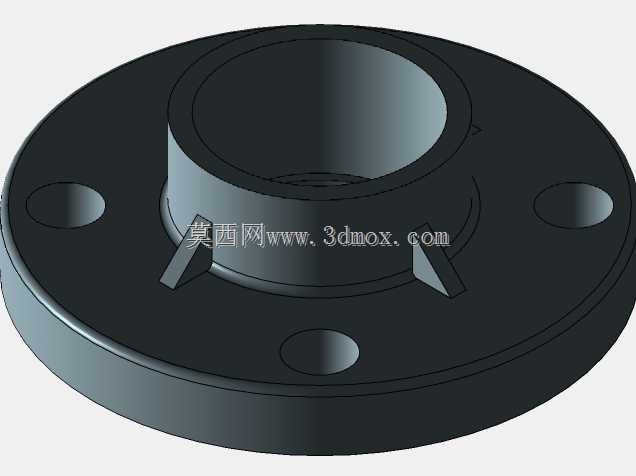

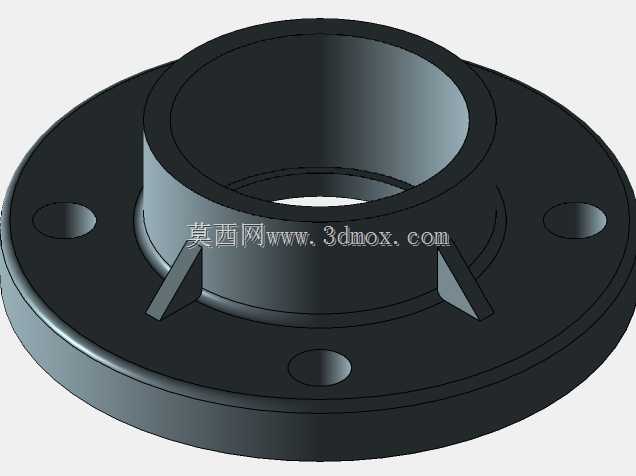

　　在民用给排水、化工防腐管路、低压流体输送系统的现场安装作业里，法兰连接件是实现管路分段对接、设备端口接驳的核心基础部件，这款UPVC材质的平明法兰，覆盖DN15到DN200的常规通径区间，适配多数中小口径塑料管路的安装需求。从实际使用场景来看，这类塑料法兰不会像金属法兰那样在酸碱工况下出现锈蚀结垢问题，重量仅为同规格碳钢法兰的六分之一左右，现场搬运、对位安装时不需要重型吊装辅助，单人即可完成中小通径规格的安装对位，大幅降低低压防腐管路的施工人力成本。设计层面上，这款法兰采用一体凸台结构，法兰盘与承插筒体为整体成型结构，不存在拼接焊缝带来的应力开裂风险，法兰盘上的螺栓孔采用均匀圆周排布，孔位公差控制在安装适配范围内，

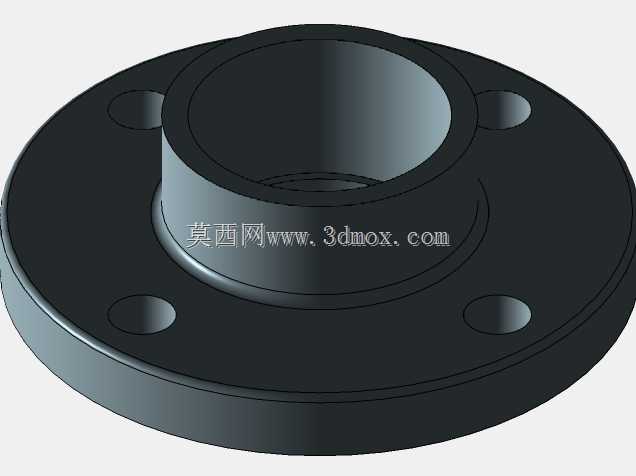

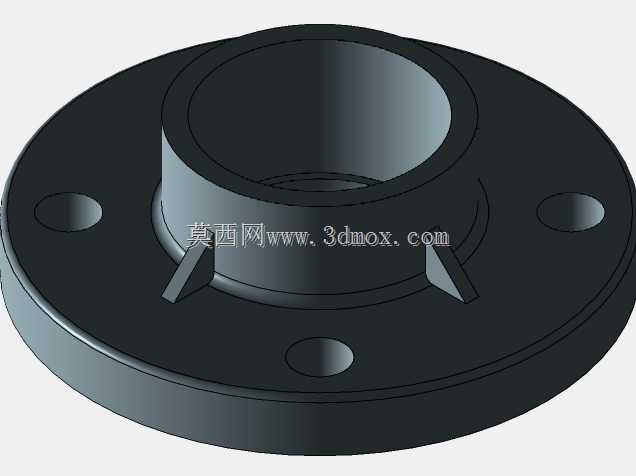

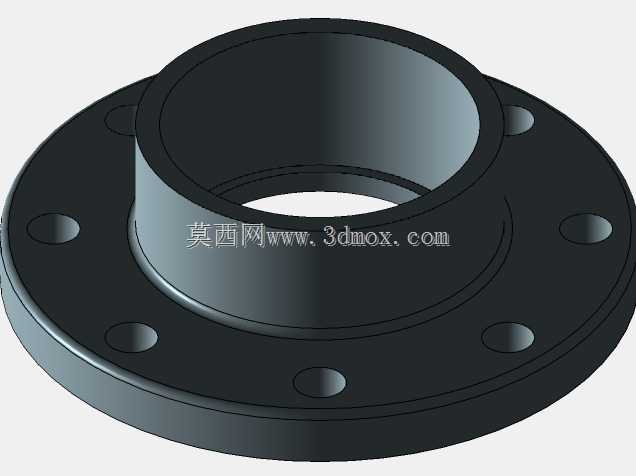

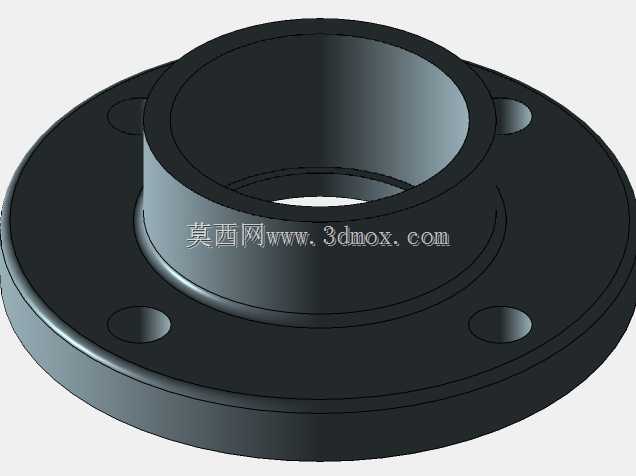

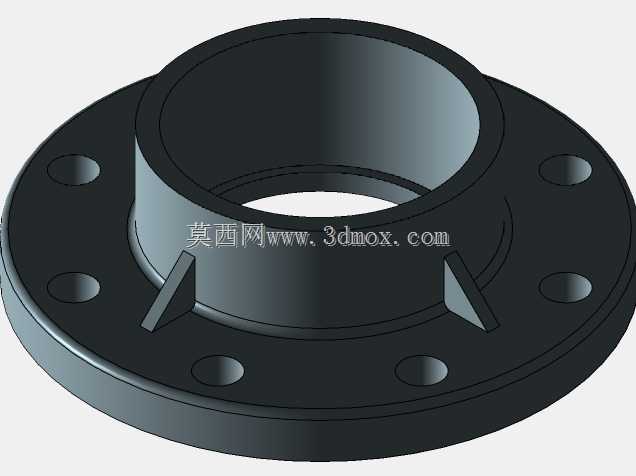

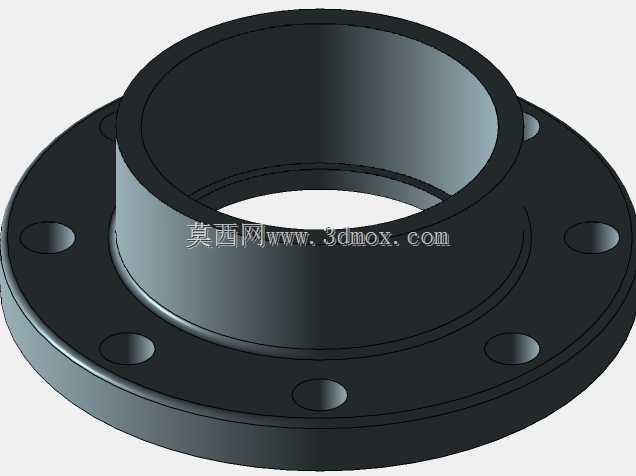

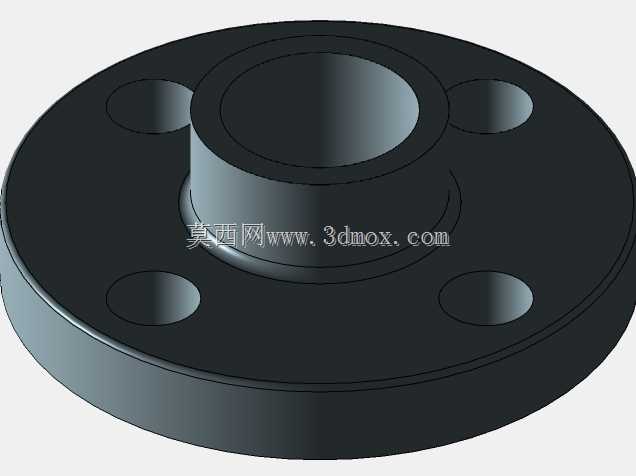

　　现场对接时不需要额外扩孔修正，只要匹配对应压力等级的橡胶密封垫片，对角均匀锁紧螺栓即可实现密封，不会出现局部应力过大导致的法兰盘翘曲渗漏问题。从安装边界来看，不同通径规格的法兰盘外径、螺栓孔中心距、螺栓孔数量均匹配对应公称压力的管路安装标准，DN15到DN50的小通径规格采用4孔排布，DN65到DN150采用8孔排布，DN200规格采用12孔排布，所有螺栓孔均为通孔设计，适配普通镀锌螺栓即可完成固定，不需要定制专用紧固件。承插端的内径尺寸与同规格UPVC管材外径保持过盈配合公差，安装时配合专用粘接剂即可实现筒体与管材的牢固粘接，粘接后承插段的抗拔脱强度可以满足1.0MPa工作压力下的使用要求。法兰密封面为全平面结构，没有凸台密封槽，

　　适配普通橡胶平垫片即可完成端面密封，不需要定制异形密封圈，降低后期运维的配件采购成本。这类法兰在实际应用中，多用于化工车间的腐蚀性介质输送管路、市政给排水的支管接驳段、水处理设备的管路对接位置，因为UPVC材质本身的绝缘特性，也适用于有防静电、防电化学腐蚀要求的管路系统，不会和输送介质发生电化学反应，长期使用不会出现金属法兰常见的锈渣脱落堵塞管路、污染输送介质的问题。建模过程中，对法兰盘的过渡圆角、承插段的壁厚差都做了均匀化处理，避免注塑成型时出现局部缩痕、应力集中的问题，螺栓孔的位置度公差严格匹配管路安装的互换性要求，不同批次生产的同规格法兰可以完全互换，不需要现场配对修配。
