工业废水处理用立式除臭净化塔结构

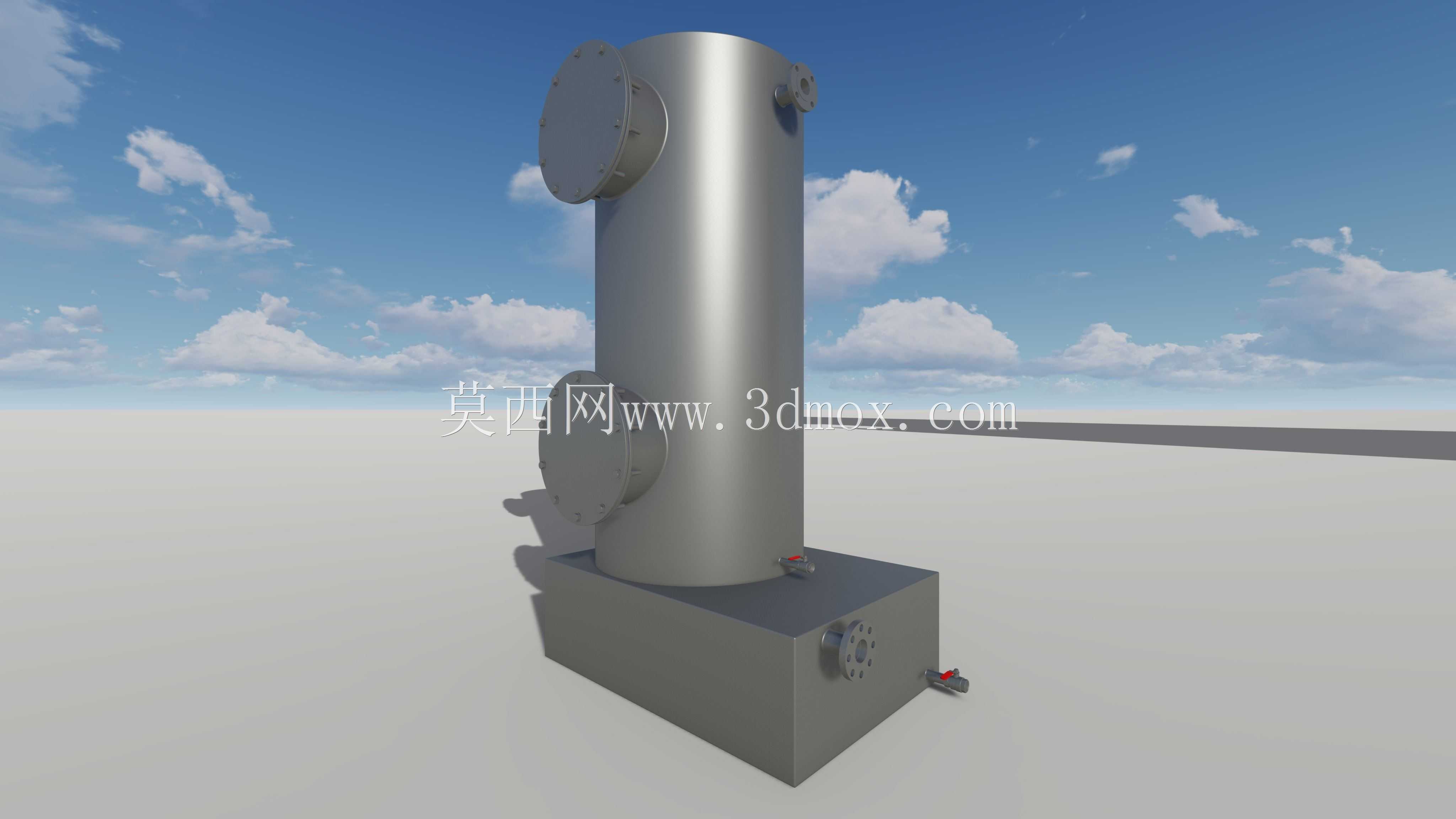

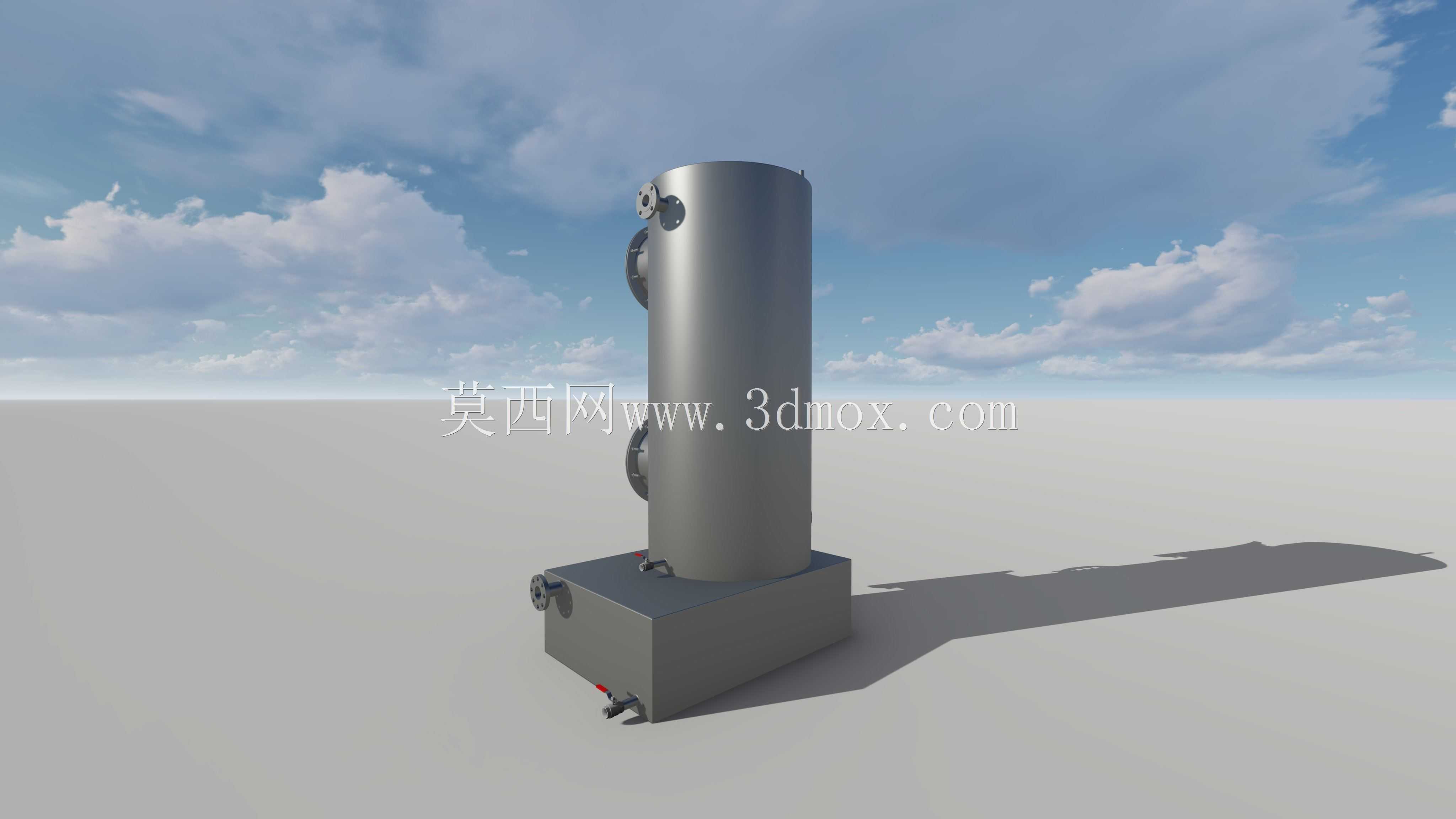

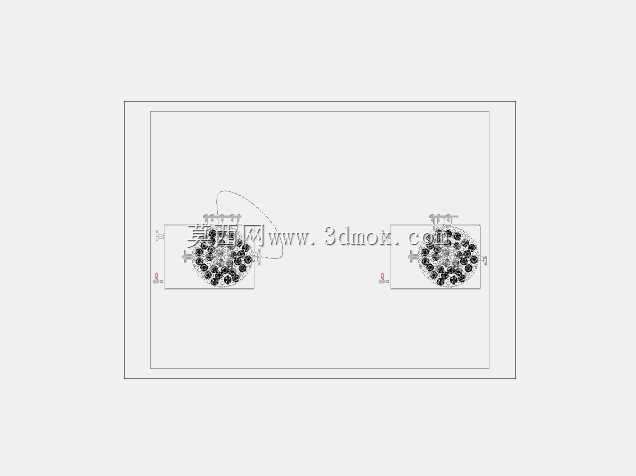

　　这款立式除臭净化设备主要面向工业废水处理场站的异味治理场景，在食品加工、化工合成、市政污水处理等会产生挥发性异味物质的生产场景中，可作为末端废气处理单元接入厂区废气收集管网，解决生产过程中无组织逸散的异味扰民问题。设备整体采用立式塔体搭配下部方形储液箱的结构布局，这种上下分体的设计一方面能最大化利用厂区竖向空间，减少设备平面占地，对于用地紧张的老旧厂区改造项目适配性更强；另一方面下部独立的储液腔可以容纳循环吸收液，无需额外配置外置储液槽，减少现场管路连接的工作量。塔体侧面沿高度方向分层设置了多个法兰接口，不同高度的接口分别对应废气进气、检修人孔、喷淋层管路接入、净化气出气等功能，设计阶段按照气液两相逆流接触的逻辑排布接口位置，

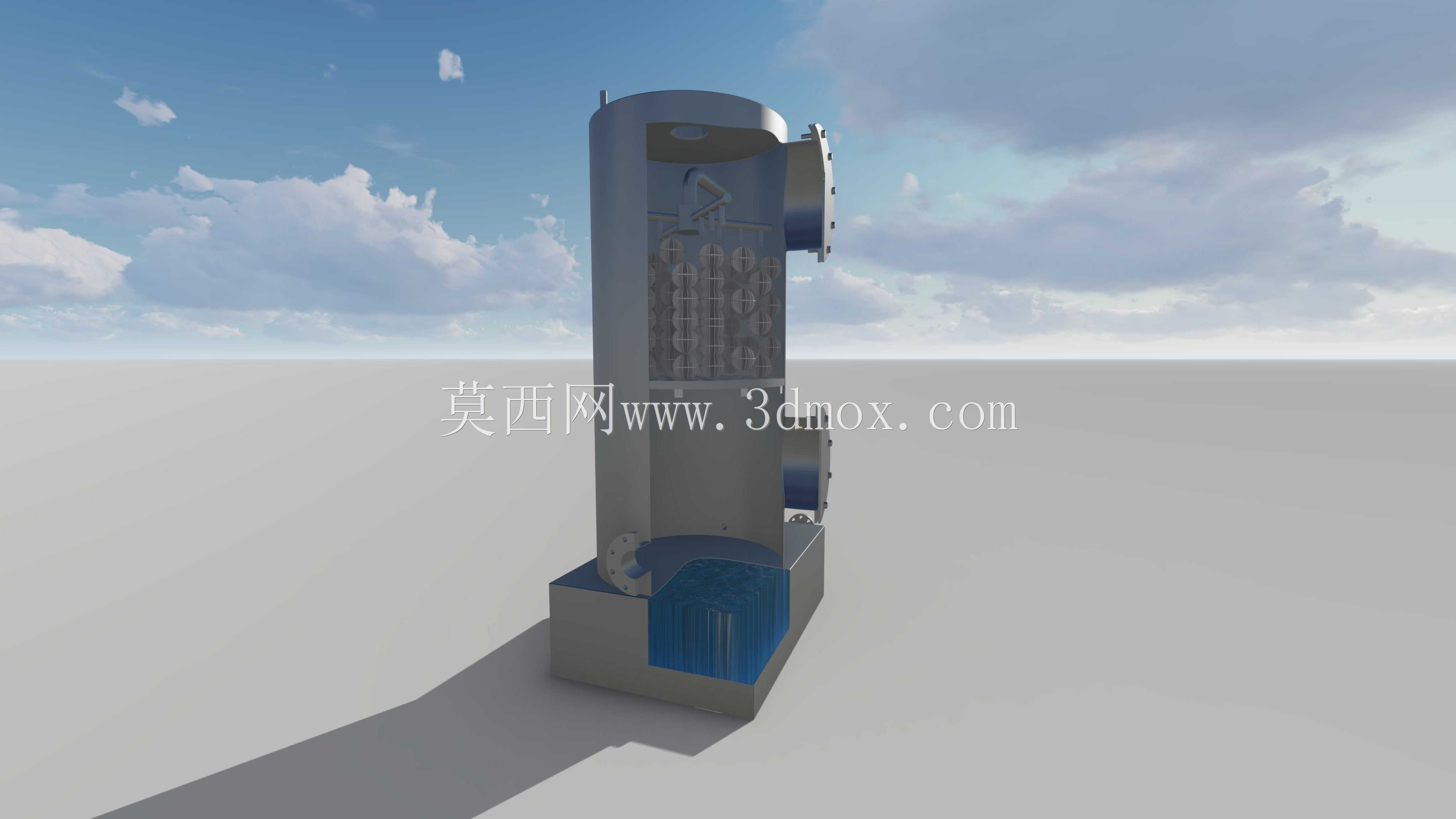

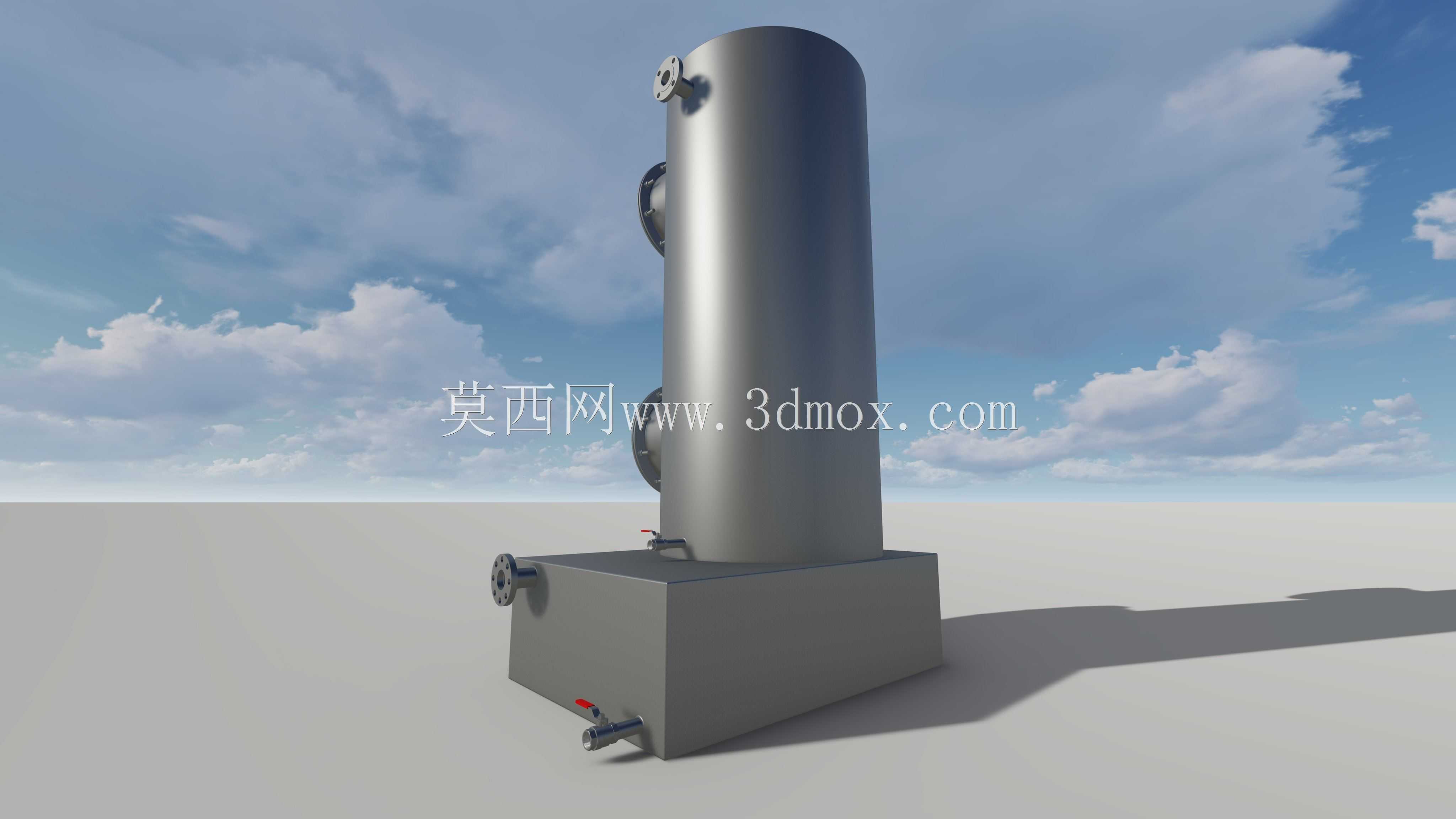

　　废气从塔体中下部进入后向上流动，与自上而下喷淋的吸收液充分接触，废气中的异味组分被吸收液捕集后，净化后的气体从塔顶排出，吸收了异味物质的液体回落至下部储液箱循环使用，能有效降低吸收液的消耗速率。下部方形储液箱的侧面预留了循环泵接口、排污接口与液位计安装位，现场安装时只需对接循环管路与排污管路即可完成设备主体的配装，储液箱底部设置了一定坡度，能保证箱内废液在排污时完全排空，避免残留积液滋生杂菌产生二次异味。塔体与储液箱的连接位置采用满焊结构，焊接处做圆弧过渡处理，既可以避免应力集中导致的焊缝开裂，也能减少直角位置的积液挂壁问题，降低日常运维的清洁难度。从安装边界来看，塔体的外接法兰均采用标准公称直径设计，

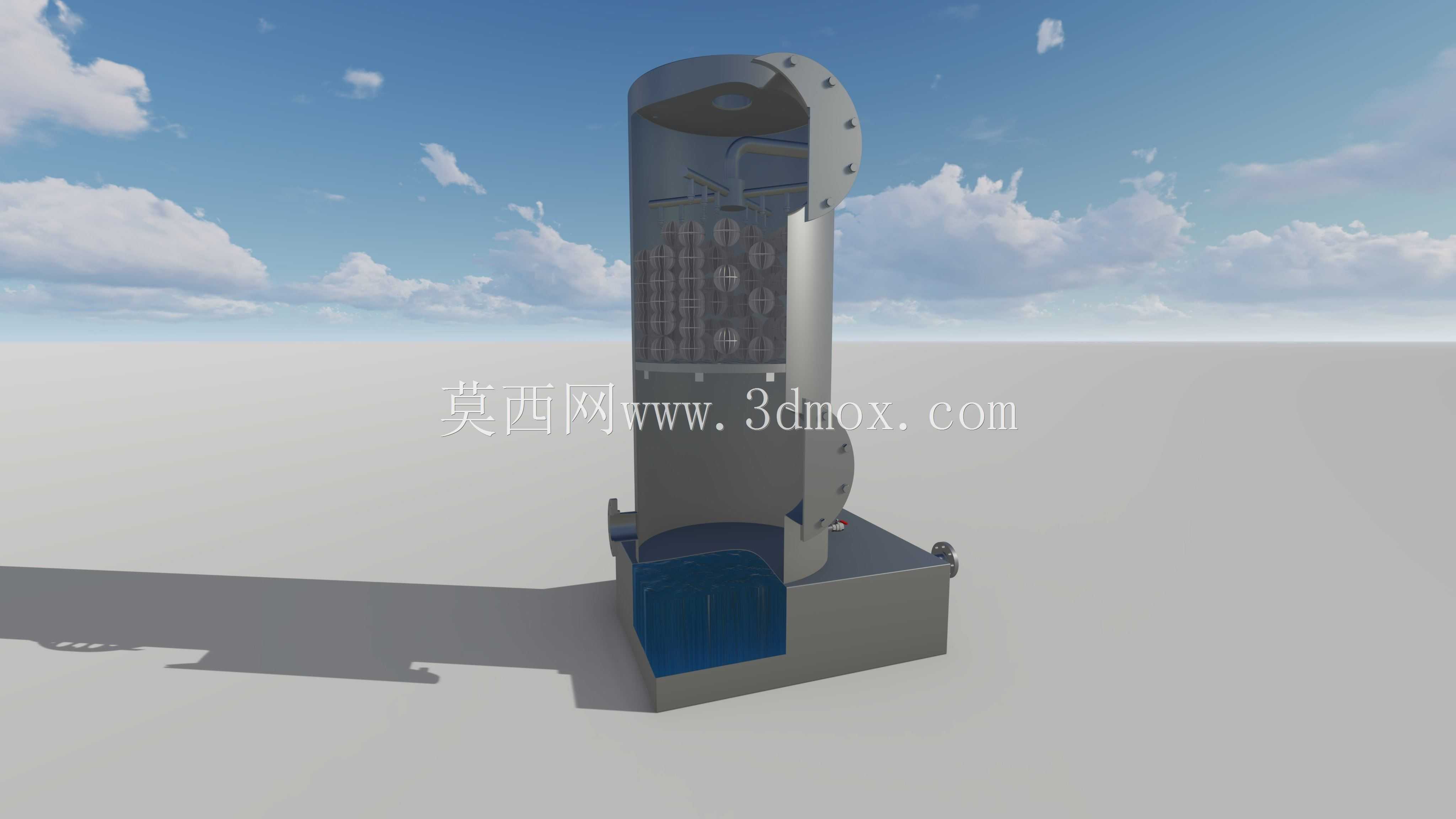

　　能直接匹配市面上常规的废气收集管路规格，设备底部预留了地脚螺栓安装孔，可直接固定在混凝土设备基础上，无需额外制作安装支架，塔体顶部设置了吊耳结构，方便现场吊装就位，整体结构的受力经过校核，满液状态下的结构稳定性可满足户外安装的抗风载要求。在内部结构的设计逻辑上，塔体内部预留了填料层与除雾层的安装空间，可根据处理废气的成分差异更换不同类型的填料，适配水溶性异味、油溶性异味等不同性质废气的处理需求，接口位置的设计也预留了后续加装在线监测装置的空间，方便后期运维过程中实时监控设备的运行状态。
