DA PPR法兰钢体管路连接构件设计

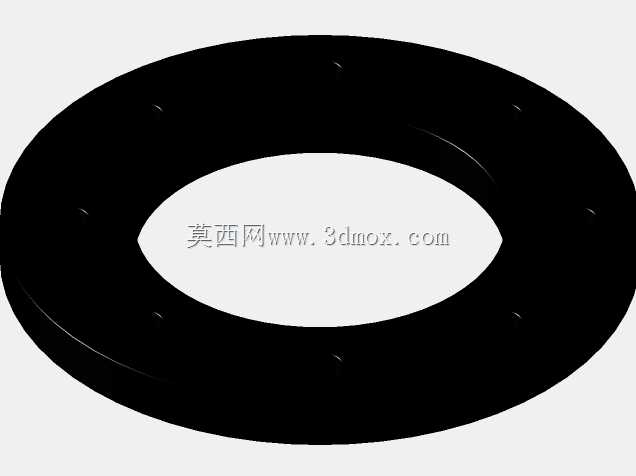

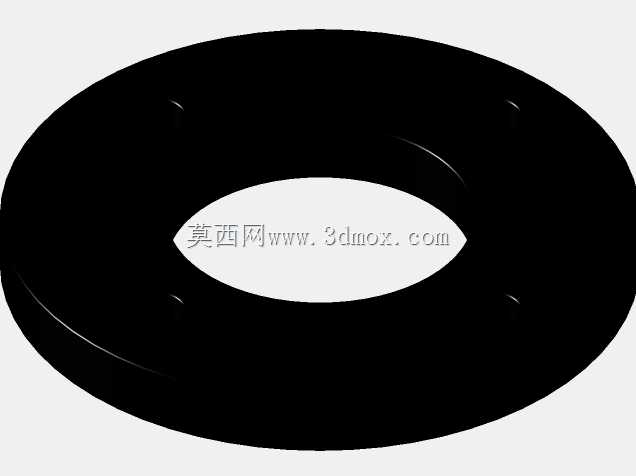

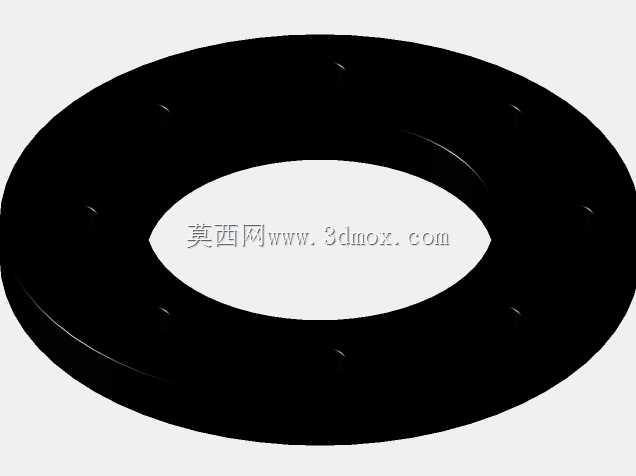

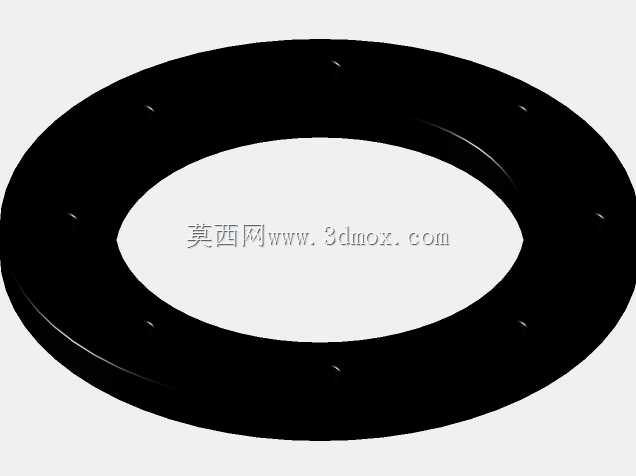

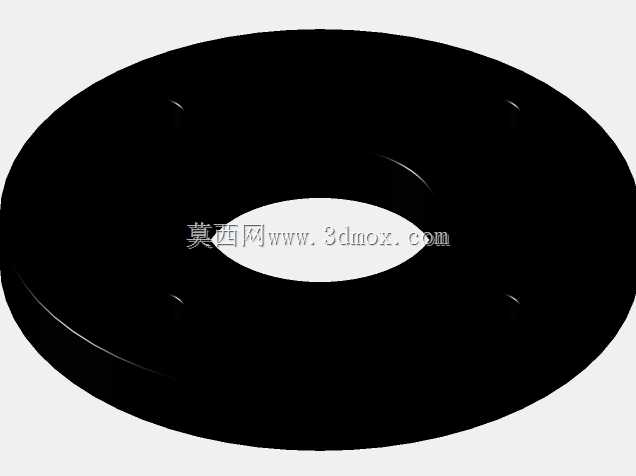

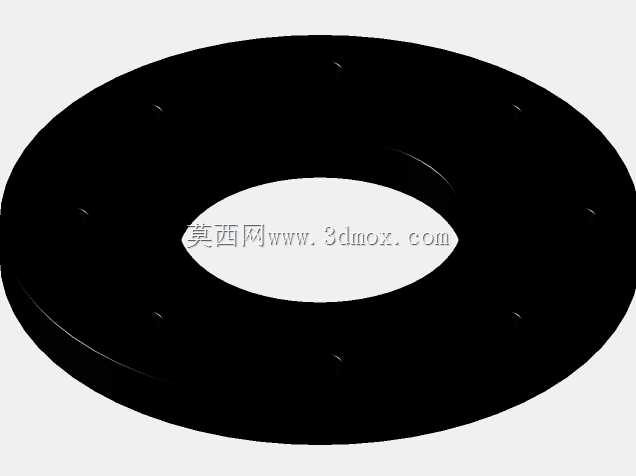

　　在民用给排水、化工流体输送、市政管网改造等场景里，法兰作为管路系统中实现可拆卸刚性连接的核心构件，其结构合理性直接决定整条管线的密封可靠性与运维便捷性。本次设计的DA PPR法兰钢体，主要适配PPR材质管路的端接需求，解决纯塑料法兰承压不足、钢塑过渡段易渗漏的行业常见痛点。从实际工况出发，这类法兰钢体常应用于建筑冷热水供水管网、工业循环水系统、低压流体输送管线中，需要在长期带压工况下保持连接面的密封性能，同时适配PPR管材的热熔连接特性，避免不同材质热胀冷缩系数差异带来的连接失效问题。设计过程中首先确定密封面的结构形式，采用突面密封结构，密封面加工精度控制在Ra3.2以内，保证配套橡胶垫片安装后能够形成均匀的密封比压，在1.

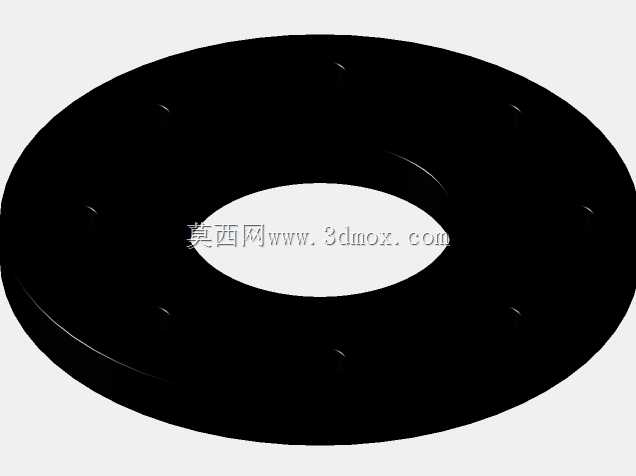

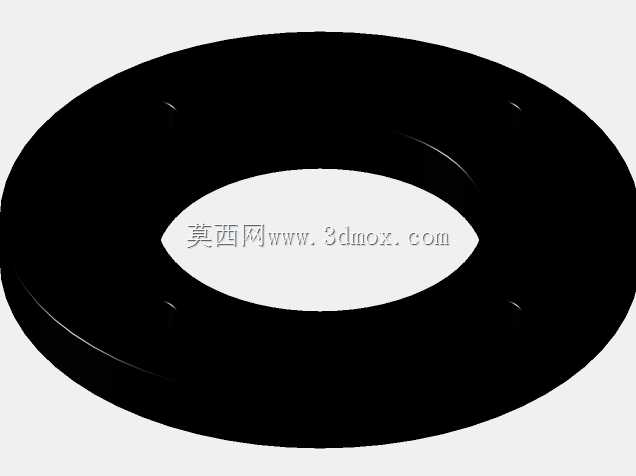

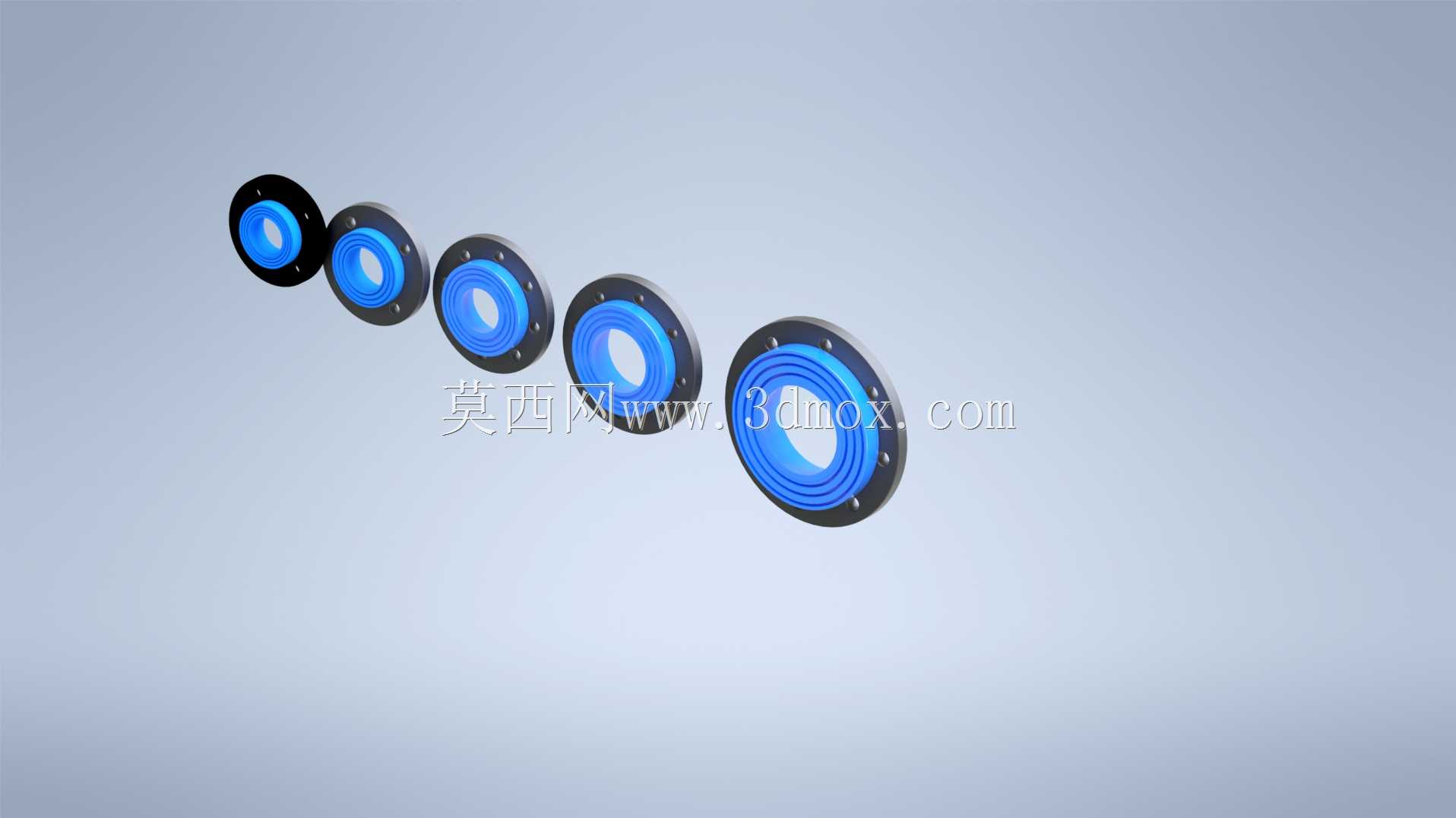

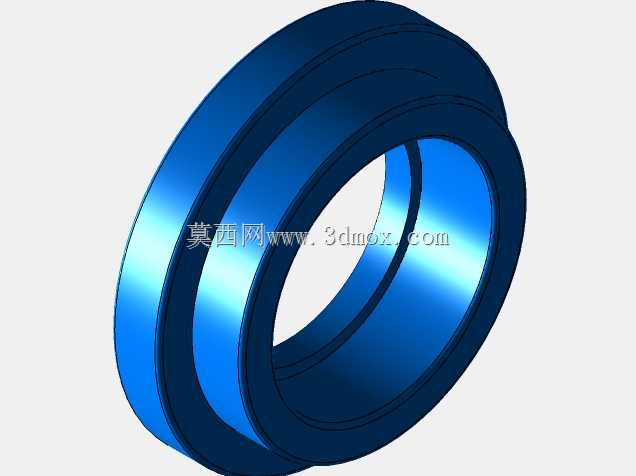

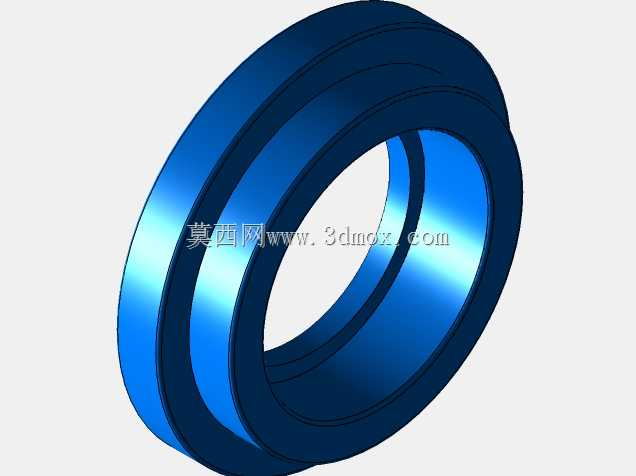

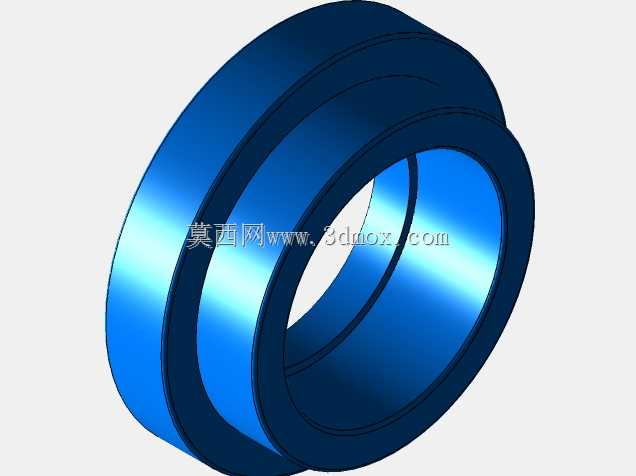

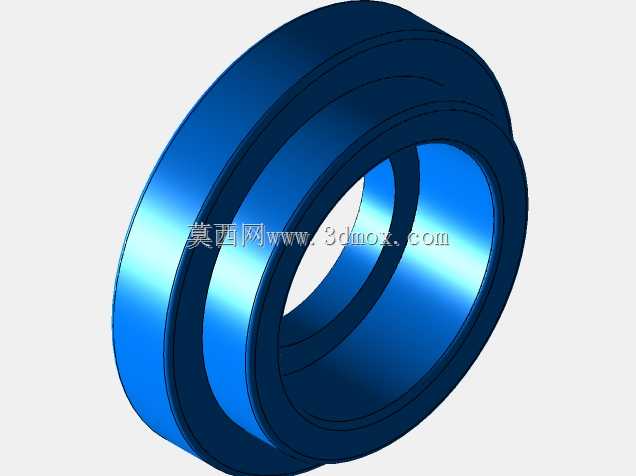

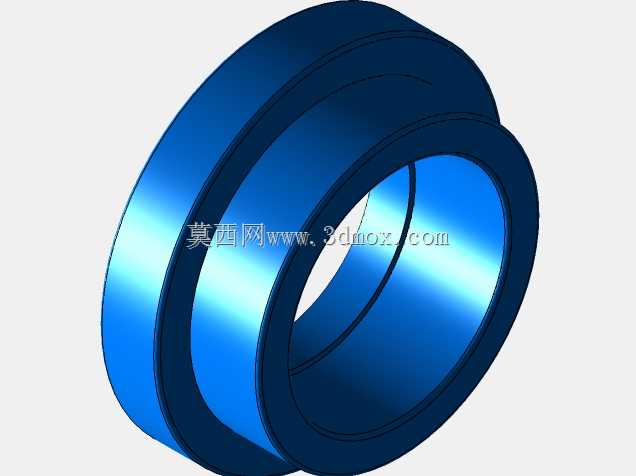

　　6MPa公称压力下不会出现渗漏。法兰盘上的螺栓孔采用跨中布置方式，孔位公差严格控制在±0.2mm范围内，既保证现场安装时螺栓能够顺利穿入，也能避免螺栓孔错位导致的法兰面受力不均问题。考虑到与PPR管材的连接需求，法兰钢体的嵌装端设计有环形防滑卡槽，安装时可与PPR法兰套紧密嵌合，在管路受轴向拉力时不会出现钢塑分离的情况。不同通径规格的法兰钢体，其外径、螺栓孔中心圆直径、密封面宽度均遵循通用管路连接件的尺寸规范，能够直接匹配同压力等级的标准法兰、阀门、泵体接口，无需额外加工过渡连接件，降低现场施工的改造成本。法兰盘的厚度经过强度校核，在额定压力下法兰盘的最大变形量控制在0.05mm以内，不会因长期受压出现翘曲变形导致密封失效。

　　钢体部分采用碳钢材质加工，表面做防锈处理，既保证结构强度，也能适应潮湿、弱腐蚀等复杂安装环境。从安装边界来看，这类法兰钢体安装时需要预留足够的螺栓操作空间，法兰外侧与周边管线、墙体的净距不小于螺栓长度加20mm，方便后期运维时拆卸螺栓更换密封垫片。实际选型时，需要匹配对应PPR管材的公称通径，保证法兰内径与管材内径一致，避免管路通径突变带来的流阻增大、局部紊流问题。在管路系统中，这类法兰钢体通常设置在阀门两端、设备进出口、管线需要定期拆卸检修的管段，相比纯塑料法兰，其抗冲击性能更好，在管线受外力磕碰时不会出现法兰碎裂的情况，大幅提升管路系统的运行稳定性。
