纺织产线织物质量检验设备结构设计

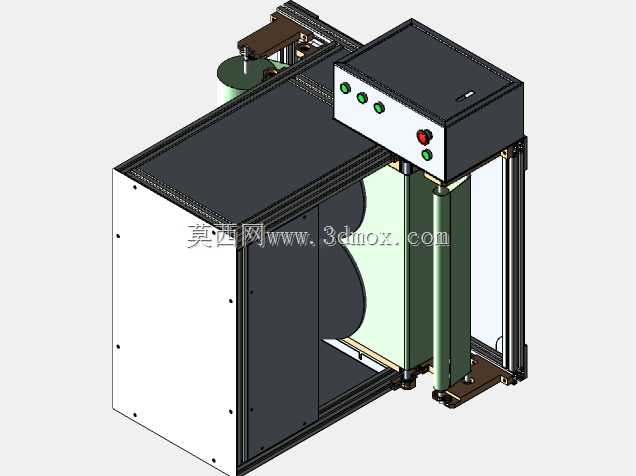

　　这款织物检验设备主要面向纺织面料生产、印染后整理、服装面料来料检验等场景，用于替代传统人工验布环节中肉眼识别效率低、漏检率高的痛点，可完成各类机织、针织面料的表面瑕疵、幅宽偏差、纬斜等常规质量项的初检作业，适配棉、麻、化纤、混纺等多种常见面料的检验需求。设备整体采用立式框架结构，主体支撑框架采用标准铝型材拼接搭建，既保证了整体结构的刚性，又能在后期维护时快速拆装调整，降低现场改造的工作量。设备正面设置连续的面料走料通道，两侧配置导向辊组，可保证面料在检验过程中保持恒定张力，避免因面料褶皱、走偏导致的检验误差，走料通道的宽度可根据常规面料幅宽做适配调整，安装时需预留前后各1.2米的操作空间，方便操作人员上下料及日常设备维护。

　　设备上部集成控制箱体，箱体面板上布置启停控制按钮、运行状态指示灯以及急停按钮，所有操作元件均布置在操作人员站立时伸手可及的高度范围，符合人机工程学设计要求，控制箱内部预留PLC及视觉检测模块的安装空间，可根据实际检验需求扩展视觉识别功能，实现瑕疵的自动标记与数据统计。设备侧面设置可拆卸的防护门板，门板采用冷轧钢板折弯成型，表面做喷塑处理，既可以隔绝设备内部传动部件的运行风险，又能在设备检修时快速拆卸，无需额外拆解主体框架。设备底部配置可调式支撑脚杯，可根据车间地面的平整度调整设备水平度，保证辊组的平行度，避免面料走偏。设计过程中优先考虑了设备的通用性，走料辊的安装位置预留了调节余量，可适配不同厚度面料的检验需求，传动部分采用低速同步带传动，运行过程噪音低、传动平稳，不会因设备振动导致面料抖动影响检验精度。设备整体占地面积较小，可直接嵌入现有纺织生产线的末端，也可作为独立检验工位单独布置，无需对现有产线做大规模改造。
