空心轴目视检测设备结构设计方案

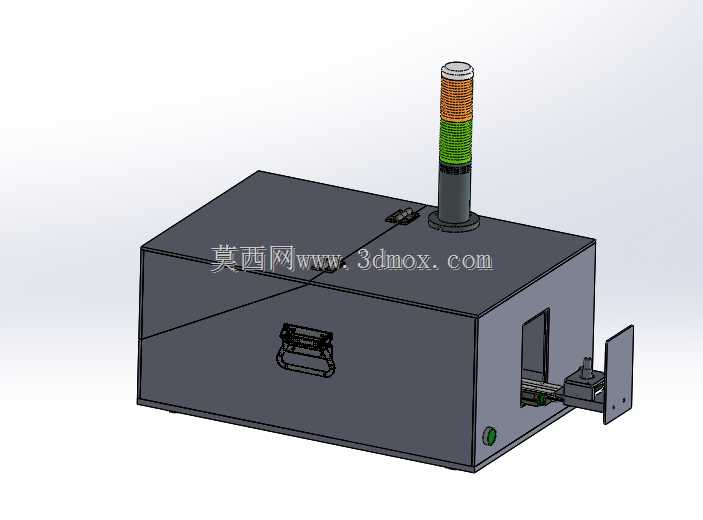

　　这款检测设备主要面向机加工产线的轴类零件终检环节，针对空心轴类零件的内壁、端面加工缺陷做快速目视筛查，替代传统人工手持强光手电逐件检视的低效作业模式，适配中小规格空心轴的批量检测需求，可直接嵌入现有机加工产线的检验工位，不需要对原有产线布局做大幅改动。设备整体采用封闭箱式结构设计，外壳采用薄钢板折弯拼接成型，箱体顶部预留三色状态警示灯安装位，可直接对接产线的状态信号系统，检测合格、待料、异常三种状态分别对应绿、黄、红三色灯光提示，现场操作人员无需凑近设备即可快速掌握设备运行状态。箱体侧面设置零件进出的推拉式料门，料门通过直线导轨与箱体内部的送料机构连接，送料端采用薄型步进电机驱动，搭配同步带传动实现零件的平稳送进，

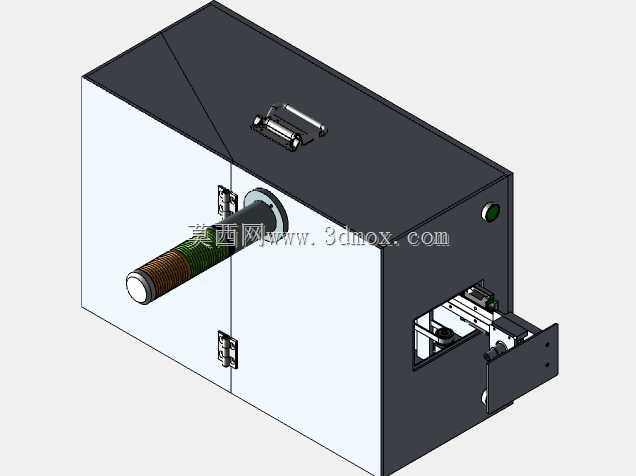

　　送进行程可根据待检测空心轴的长度做参数调整，送料到位后自动触发工业摄像头的采集信号，无需人工额外触发操作。箱体正面设置嵌入式提手，方便后期维护时开启箱盖调整内部元器件位置，侧面预留的圆形接口为电源与通讯线缆的接入口，所有线缆均从箱体内部走线，避免产线作业时线缆剐蹭带来的安全隐患。内部搭载的Baumer工业摄像头安装位置经过反复调校，镜头轴线与空心轴送进后的中心轴线完全重合，可完整采集空心轴内壁的整圈图像，配合补光光源可清晰识别内壁的刀纹异常、砂眼、磕碰伤等常见加工缺陷，检测完成后送料机构自动将零件送出，操作人员仅需完成取放件操作即可。设备的安装边界充分考虑了产线检验工位的常规空间尺寸，整体占地面积不足0.3平方米，

　　底部可直接固定在标准检验工作台上，不需要额外做地基处理，箱体的所有外露边角均做倒圆角处理，避免操作人员取放零件时被锐边划伤。设计过程中充分考虑了不同规格空心轴的适配性，内部的摄像头安装座预留了长条形调节孔，可根据待检测轴的内径大小调整镜头的对焦距离，送料导轨的夹具位置也可快速更换，适配不同外径的空心轴装夹需求，不需要对设备主体结构做改动即可完成多规格产品的换型检测。设备的箱体结构同时兼顾了遮光功能，封闭结构可隔绝车间内的杂光干扰，保证摄像头采集图像的清晰度，避免外部光线变化导致的检测误判，三色警示灯的安装高度符合现场操作人员的站立视线范围，不需要抬头或低头即可快速识别设备状态。
