水下机器人收放A形支撑吊臂结构

　　这套A形支撑吊臂主要面向近岸工程船、科考作业艇和小型运维平台，用于水下机器人在舷侧的布放、起吊与回收。实际作业中，ROV往往需要在有浪、有横摇、甲板空间受限的条件下离水和入水，普通固定式吊架很难兼顾操作半径、越舷距离和收纳状态，因此结构采用可俯仰的长臂框架，把载荷从甲板支点传递到舷外作业点。

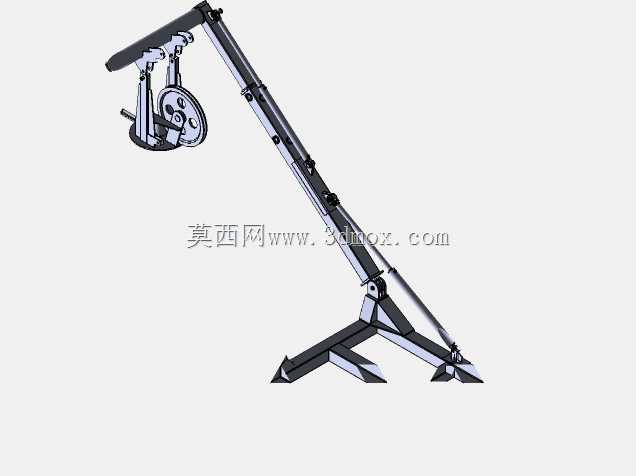

模型的核心由三脚式底座、主斜臂、顶部承托横梁、侧向液压杆件、滑轮组件和卷筒类机构组成。底座以分叉支腿落在甲板安装面上，支腿端部保留螺栓固定边界，便于与船体加强基座对接；主臂通过根部铰点与底座相连，工作时向舷外抬起，回收后可向甲板内侧放倒，减少航行状态下的迎风面积和通行阻碍。顶部横梁承担吊点和导向功能，

　　滑轮位置与绳索走向一致，避免起吊过程中钢丝绳偏磨。

从功能布置看，吊臂不是单纯的承重桁架，而是把收放动作分解为臂架俯仰、绳索提升和ROV姿态约束三个部分。液压杆件连接在主臂中段与底座之间，伸缩时改变臂架角度，使吊点能够越过船舷并在水面上方形成安全距离。卷筒和轮系布置在靠近根部的位置，有利于降低高重心载荷，维护时也可直接在甲板侧操作。顶部的挡靠结构用于限制ROV在出水后的摆动，尤其在船舶小幅横摇时，可减少设备与船舷碰撞。

结构设计上，主臂采用分段型材拼合的思路，长向杆件承受弯矩，横向连接件负责形成稳定框架；铰接点均以销轴方式表达，

　　方便在三维阶段检查转动范围和装配间隙。三脚底座扩大了支撑多边形，使起吊载荷不只集中在单一竖轴上，侧向力也能通过斜腿传回甲板。建模时需要重点核对臂架在最低收纳、最大外伸和起吊越舷三个姿态下的空间包络，尤其是ROV本体、吊索、船舷护边和臂架之间不能出现干涉。

安装边界方面，底座支腿的落点应落在船体甲板强结构上方，若甲板板厚不足，需要在下方增设横梁或补强板。臂架放倒方向应预留人员通道和设备维护空间，液压管路沿臂架内侧布置并留出弯曲半径，滑轮外缘与绳索保持合理偏角。该结构适合中小吨位ROV收放场景，也可作为舷侧吊放、水下检测装备搭载和临时起重支撑的设计参考。
