水下作业用热刺工具结构设计

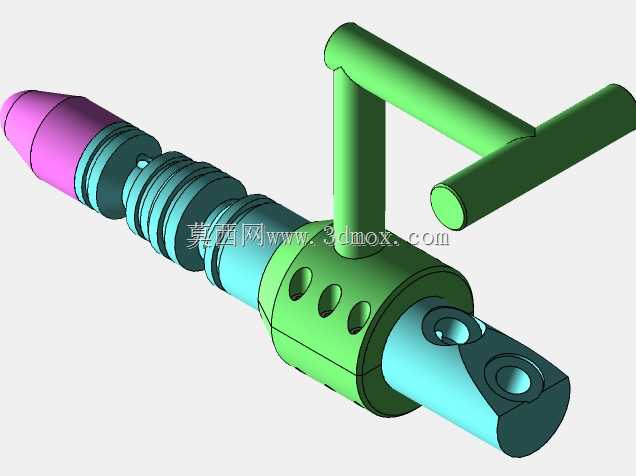

　　这款水下作业用热刺工具，主要面向水下管道运维、水下结构应急处置类作业场景设计，适配常压潜水、带压水下作业的多工况使用需求，可完成水下线缆穿刺、密封层破除、局部点位热融开孔类作业动作。整体结构采用长杆式主体布局，前端为锥形作业端头，表面做分段式防滑与密封结构设计，作业时可通过锥形端头的集中应力快速刺入目标作业面，端头侧方的多道环槽用于安装密封胶圈与隔热衬套，避免水下作业时水体倒灌进入工具内部，同时隔绝作业端产生的热量向握持段传导。主体中段为功能集成舱段，外表面开设三个均布的椭圆通孔，既可以作为流体泄压通道，在穿刺作业时排出接触面夹带的水体与杂质，降低作业阻力，也可作为快拆锁止的定位孔，配合专用工装可快速完成端头耗材的更换，

　　无需额外工具即可在水下完成简易维护操作。侧置的L型握持手柄采用等径圆管结构，与主体舱段垂直连接，握持段做圆弧收边处理，避免水下操作时棱角剐蹭潜水服或操作手套，手柄的延伸方向与主体轴线呈90度夹角，作业时操作人员可单手握持手柄控制进给方向，另一只手扶住主体杆身稳定作业姿态，适配水下低能见度下的盲操作需求。主体尾端为铰接式连接结构，开设两个同轴销孔，可与水下动力推杆、机械臂执行端快速铰接，既支持潜水员手持作业，也可搭载至水下ROV机械臂完成远程自动化作业，铰接结构预留15度的摆动余量，可抵消作业面不平整带来的角度偏差，避免刚性连接导致的工具弯折损坏。整体结构的所有外棱边均做R2以上的圆角处理，降低水下作业的水流阻力，

　　同时避免尖锐边角刮伤配套的水下管线与作业装备，各连接段的配合公差控制在H7/g6级别，既保证装配后的同轴度，也预留了水下低温环境下材料冷缩的配合余量，适配0-300米水深的压力环境使用，安装时无需额外的适配基座，可通过尾端铰接结构直接对接现有水下作业装备的标准接口，整体作业长度控制在适配单人手持操作的合理区间，不会因为过长导致水下操作时出现力矩过大难以控制的问题。
