手动T型测厚操作手柄工装结构

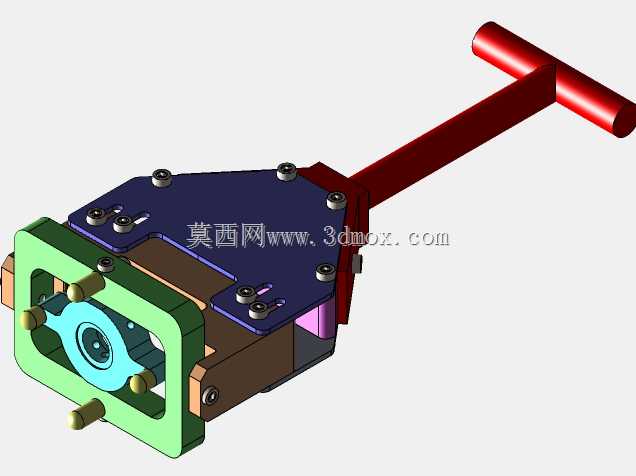

　　该结构围绕现场厚度检测中的手动施力与定位需求展开，前端采用框式夹持基座，中心布置带孔测量触头，四周预留导向销与调节螺钉位置，使被测件在检测时能够快速贴合基准面，减少人工扶持造成的偏摆。绿色框架部分承担主要定位功能，开口区域为测头、压块或传感器留出装配空间，侧向圆柱销用于限制工件位移，保证重复测量时接触位置一致。上部紫色盖板通过多颗内六角螺钉与下部本体连接，既形成刚性压紧面，也方便后期拆开维护内部垫块、弹簧或微调元件。棕色主体块位于盖板与前端框架之间，承担载荷传递和安装基准作用，其侧面预留紧固件孔位，可与不同规格的测厚支架、平台挡板或流水线定位座配合。红色T型操纵杆从主体后侧延伸，杆部与横向握把构成稳定的双手或单手施力结构，

　　操作人员下压、旋转或提拉时，力矩能够沿杆轴线传递到前端夹紧与测量机构，适合在钣金件、塑胶壳、小型冲压件、管材壁面等场景中进行快速厚度复核。设计上没有采用复杂动力源，而是通过机械杠杆、销定位和螺钉锁紧实现可控动作，这使得机构在维修工位、来料检验区、实验室样件比对以及小批量生产现场都具有较好的适应性。外形边界方面，前端框架宽度决定工件进入空间，中心孔与测头同轴布置，侧向销柱突出量需要纳入安装间隙；T型杆向后上方伸展，操作半径明显大于主体，布置工位时应在手柄摆动和提拉方向预留手部活动空间，避免与工作台边缘、防护板或相邻夹具干涉。底部与侧面的安装面可作为固定基准，若接入自动化线体，也可将框架前端改为快换式定位块，

　　使同一手柄本体适配多种产品轮廓。整体建模将触头、压块、盖板、销钉、操纵杆和主体分层表达，便于检查装配顺序、运动间隙和螺钉可达性；在实际结构优化时，可重点关注前端受力变形、握把长度与施力力矩的匹配，以及测量触头受压后的同轴度，从而保证手动操作既省力，又能获得稳定、可重复的检测结果。
