水下管线弹性补偿连接装置结构

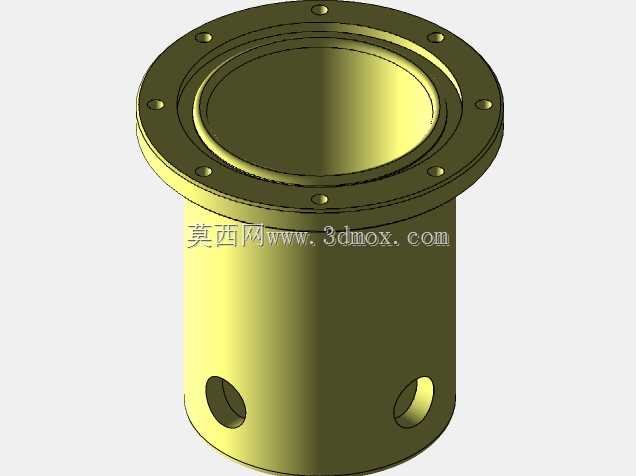

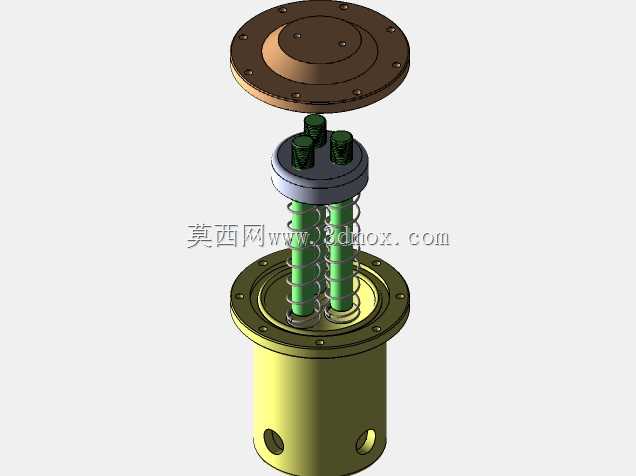

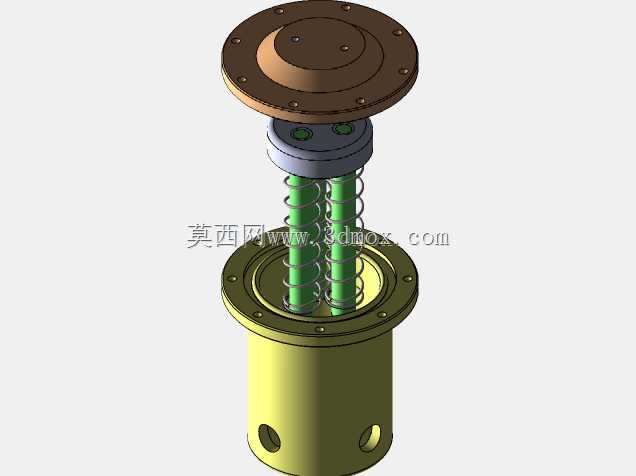

　　这套结构面向水下管路与设备接口的相对位移补偿场景，常见于海底采油树附属管线、水下液压阀组接驳端、潜器外部流体管路以及长期浸没工况下的动静结合部位。水下安装环境与车间装配差异很大，基座受海流扰动、平台沉降、温度变化和压力循环影响，两段刚性接口很难始终保持理想同轴状态；如果直接采用刚性法兰对接，螺栓孔位虽能强制对齐，运行后却容易在焊趾、法兰颈部和密封面处形成持续附加弯矩。该装置把下部筒体、中部弹性导向组件和上部法兰端盖拆开表达，能够清楚看到补偿功能并不是靠单一橡胶件完成，而是由多根并行导向柱、套置弹簧、两端法兰以及内部贯通流道共同承担。下部筒体侧壁预留侧向接口，可与横向管路或阀块连通，底部法兰盘沿圆周布置螺栓孔，

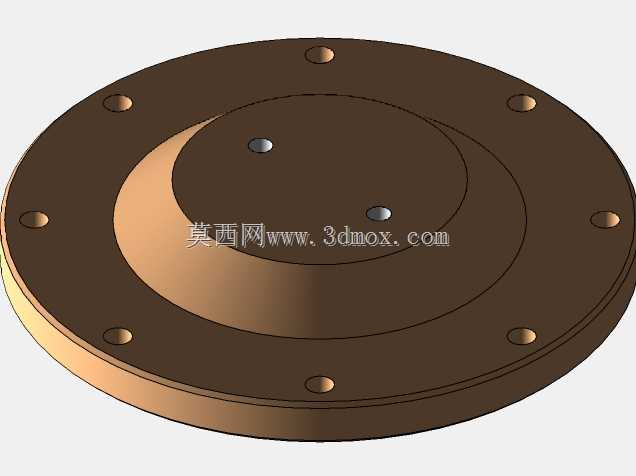

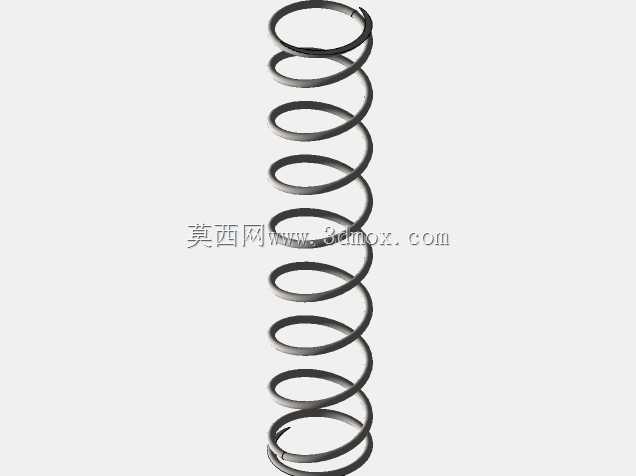

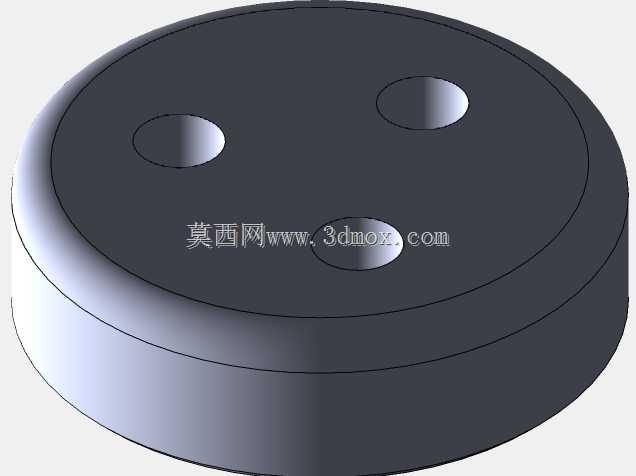

　　用于固定在基座或设备面板上；上部端盖同样采用圆盘法兰结构，孔位与对接端标准法兰匹配，拆装时不需要挪动整段管线。中部弹簧在轴向提供回复力，当两端出现轴向拉开或压入时，弹簧组允许一定行程并在载荷消失后使接口回到中位；导向柱则限制弹簧侧向屈曲，避免补偿过程中出现卡滞或偏心磨损。设计时需要先确定允许的轴向位移量、径向错边量和角偏摆范围，再反推弹簧自由高度、预压缩量、刚度以及导向柱有效配合长度。弹簧刚度不能只按管路推力选取，还要兼顾内部压力产生的端面力，防止压力升高后把补偿端顶开或把弹簧压并。导向柱与配合孔之间采用小间隙配合，间隙过大会削弱对中能力，过小则在泥沙附着、轻微腐蚀后出现运动阻滞。外露运动段在水下使用时通常要叠加防护套或密封罩，

　　模型中保留了弹簧和柱体的裸露表达，便于检查零件层级和运动包络。外形边界以下方法兰外径为最大安装宽度，上部端盖外径与对接法兰一致，筒体高度决定核心补偿行程；侧向接口中心高需要在布置时提前核对，避免与基座筋板、管线抱箍或 ROV 操作空间干涉。法兰密封面可根据压力等级选用凸台、环槽或平面垫片结构，螺栓数量和分布按口径与压力等级校核。三维建模过程中，弹簧按实际中径、丝径和有效圈数建立，端盖与筒体的同轴关系、导向柱分布圆、螺栓孔相位都应参数化，后续调整补偿行程时只需修改筒体高度和弹簧长度，法兰连接尺寸可保持不变。
