双工位横向传动对接安装结构

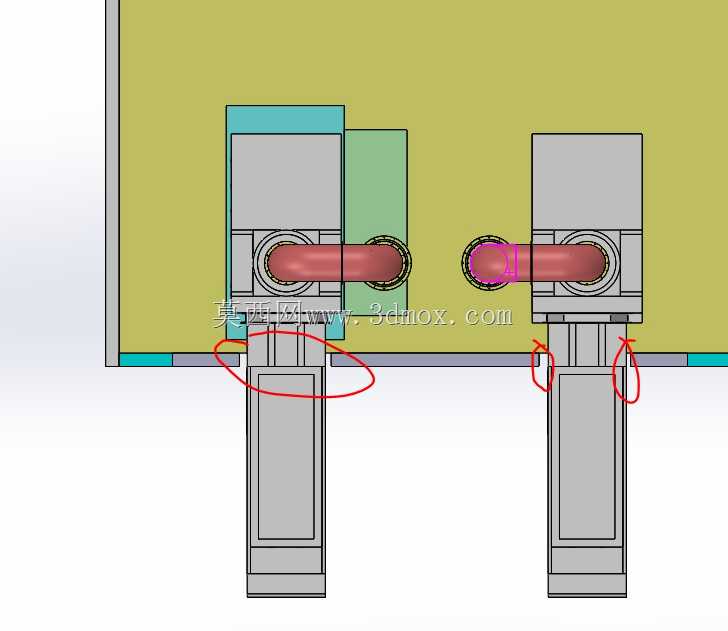

　　这套结构主要面向产线内相邻工位的工件横向转序场景，常见于3C电子小件加工、精密组件装配的线体接驳环节，用来解决两个独立工位模块之间的工件平稳传递问题，避免人工转序带来的定位偏差与效率损耗。从结构组成来看，两侧对称布置的立式支座承担整体承载功能，支座底部设置有安装定位边，可直接通过螺栓固定在型材架或设备台板上，安装时需保证两个支座的同轴度误差控制在0.1mm以内，避免横向传动部件运行时出现卡滞、偏磨的问题。中间的横向传动构件采用圆柱式输送主体，两端分别嵌入两侧支座的轴承安装位，传动构件与支座的衔接处设置有定位挡边，可限制传动件的轴向窜动，保证工件传递过程中的位置精度。设计阶段优先考虑了工位间距的适配性，

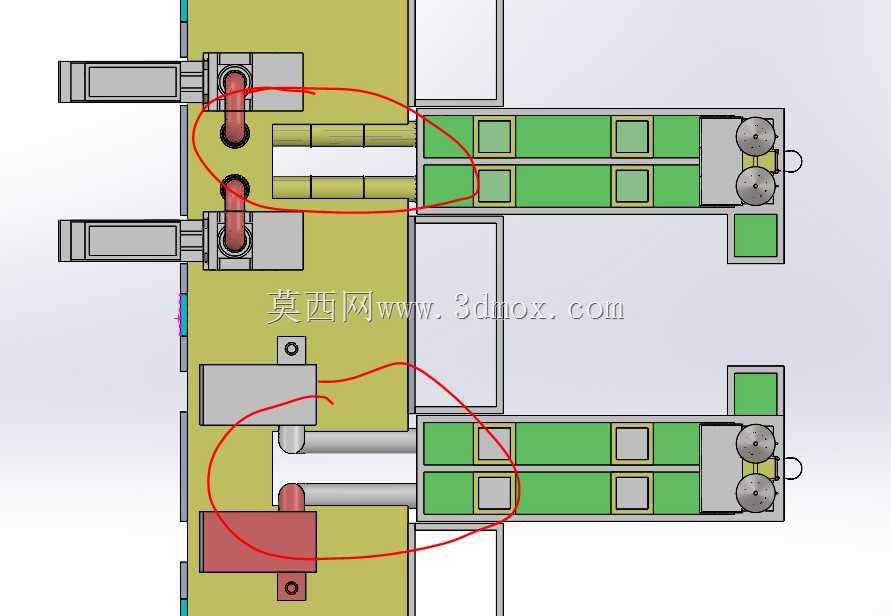

　　两个支座的中心距可根据实际产线的工位布局做小幅调整，传动构件的长度可对应匹配不同的间距需求，不需要重新制作整套支座结构，降低了产线改造的成本。支座侧面预留的安装孔位可兼容传感器、挡停机构的加装，方便后续根据工艺需求扩展工件到位检测、定位阻挡的功能，不需要额外在支座上二次加工打孔。从安装边界来看，立式支座的竖向高度可根据前后工位的工件输送高度做适配，保证横向传动面与前后工位的工作台面处于同一水平面上，避免工件传递时出现磕碰、滑落的问题。结构整体没有复杂的异形曲面，所有零部件均采用常规机加工工艺即可制作，装配时仅需通过螺栓锁紧、轴承压装即可完成组装，后期维护时可单独拆卸磨损的传动构件或轴承部件，不需要拆解整套结构。在实际应用中，

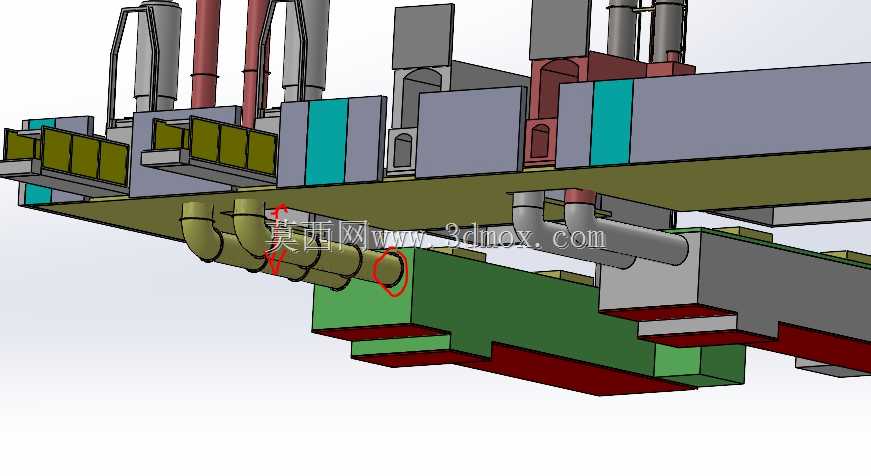

　　这套结构可搭配气动推料机构使用，将前一工位完成加工的工件通过横向传动构件平稳输送到下一工位，传递过程中工件的姿态保持稳定，不会出现偏移，能够满足精密装配类产线对工件转序的定位精度要求。结构的受力点主要集中在支座与台板的连接位置，设计时已经对支座的根部做了加强处理，可承受常规小型工件的传递载荷，不会出现长期运行后支座变形的问题。
