手摇式精密直线位移滑台结构设计

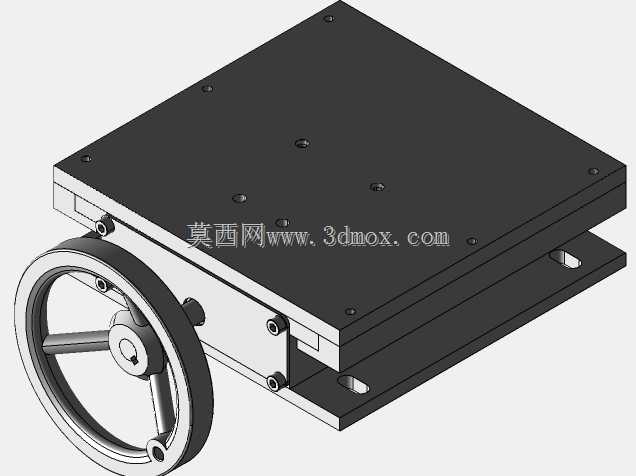

　　这款手动直线位移滑台，在非标自动化设备的工位微调、光学检测平台的位置校准、工装夹具的进给对位场景中应用十分广泛，尤其适合不需要电控驱动、需要人工精准调节位移量的低速轻载作业工位，相比电控滑台成本更低，调试操作更直观，无需布设控制线与驱动程序，现场操作人员可直接通过手轮完成位置调整。从结构设计来看，滑台采用双层板叠层结构，上层为安装承载板，板面均匀布设多组螺纹安装孔，可直接固定待调节的工装、检测头或者工件载具，孔位排布兼顾了不同安装尺寸的适配性，避免用户二次打孔加工；下层为固定底座，两侧开设长条形安装腰孔，可在安装机架上实现一定范围的位置预调，腰孔的长度设计预留了足够的安装容错空间，降低安装时的对位精度要求。

　　传动部分采用手轮直连丝杆的结构，手轮为三辐条镂空设计，转动时握持手感顺畅，轮缘做了圆弧过渡处理，长时间操作不会硌手，丝杆与螺母副采用消间隙设计，反向转动时无空程误差，能保证位移调节的重复定位精度，滑台的滑动副采用线性导轨导向，相比燕尾槽结构摩擦阻力更小，调节更顺滑，不会出现卡顿或者爬行的问题。设计时充分考虑了安装边界，整体外形为方正的矩形结构，无外凸的尖锐棱角，手轮安装在滑台的侧端，不会超出底座的宽度边界，在多台滑台并排安装时不会出现干涉问题，上层板的行程范围做了机械限位，在滑台的两端设置了硬限位挡块，防止调节超程导致丝杆脱出或者导轨滑块脱落。滑台的整体材质选用铝合金做表面阳极氧化处理，在保证结构刚性的前提下控制整体重量，

　　丝杆与导轨采用轴承钢材质，保证长期使用的耐磨性能，所有连接螺丝均采用内六角圆柱头螺丝，装配后螺丝头不高出板面，不会影响上层工件的安装平整度。在实际选型使用时，可根据所需的行程长度、承载重量选择对应规格，这款滑台的承载面平整度控制在合理范围内，安装后不会出现载物倾斜的问题，手轮转动的阻尼感适中，调节到目标位置后可通过侧边的锁紧装置将滑台位置锁死，避免设备运行过程中出现位置偏移，锁紧结构采用侧顶式设计，锁紧力均匀，不会损伤导轨表面，也不会导致滑台锁紧后出现位置偏移。
