SEPAX空气分离器集成粉磨系统结构

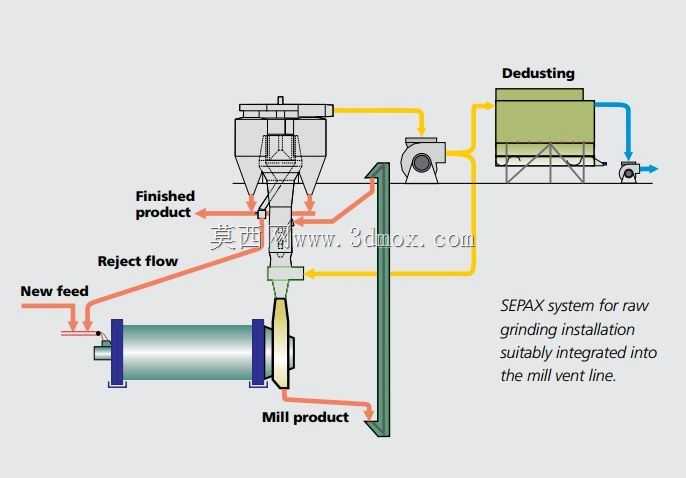

　　这套SEPAX空气分离器的三维结构，完整还原了其与原料粉磨工段、除尘系统的集成布局，核心应用于水泥、矿物加工等行业的闭路粉磨生产线，可直接嵌入磨机通风管路完成物料分选作业，无需额外搭建独立的分选厂房框架。设备主体采用不锈钢材质打造接触物料的腔体结构，适配高磨蚀性粉体物料的长期分选工况，避免内壁因长期受高速粉料冲刷出现过早磨损漏料的问题。从结构布局来看，新喂料与磨机出料共同进入分选腔体下部，通过内置的涡流分级结构完成物料粒径筛选：符合细度要求的成品随气流上升进入顶部旋风分离段，经离心沉降后从成品出料口排出进入后续成品输送环节；不符合粒径要求的粗料沿分选腔内壁滑落，经粗料回料通道返回磨机前端重新粉磨，避免过粉磨现象降低粉磨系统整体能耗。

　　整套系统的管路走向做了集成化设计，含尘气流从分选段顶部引出后直接接入后端除尘设备，净化后的气体可直接达标排放或循环入系统降低通风热损耗，整个管路的转弯半径、接口法兰尺寸均匹配常规粉磨线的安装边界，可直接对接现有磨机出风口、除尘设备进风口的通用法兰规格，无需额外制作变径连接段。设计阶段充分考虑了现场安装的检修空间，分选腔体的顶部检修口、粗料回料段的观察口位置均预留了足够的操作空间，侧面的吊装挂点位置匹配车间常规起重设备的作业半径，无需额外制作专用吊具即可完成设备的就位安装。设备的整体安装高度可根据现有磨机的出料高度做适配调整，底部支撑腿的安装孔位预留了±50mm的调节余量，可抵消现场土建基础的施工误差，降低现场安装的调整工作量。从流道设计来看，分选腔内部的导流叶片角度经过优化，可保证腔体内流场均匀分布，避免局部涡流造成的粉料堆积堵塞，同时降低系统整体的通风阻力，减少后端引风机的运行功率损耗。
