工业级旋风分离气旋结构三维设计

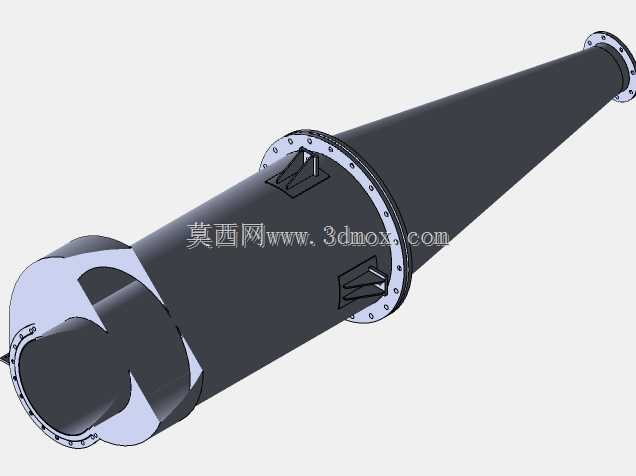

　　这套气旋结构核心服务于工业气固两相分离场景，常见于粉体加工生产线尾气除尘、锅炉烟气初滤、粮食加工风选系统、建材生产粉料回收等工况，依靠离心沉降原理实现含尘气流中固体颗粒与洁净气体的分流，无需额外滤材即可完成粗级分离，适配高浓度、高磨蚀性含尘气流的预处理环节，能有效降低后端精滤设备的负荷，减少滤材损耗与运维频次。从结构设计逻辑来看，整体采用切向进气的经典布局，进气端设置渐扩型流道引导气流沿筒壁做圆周运动，避免进气直冲筒体中心造成流场紊乱；筒体段采用直筒加锥段的组合构型，直筒段为气流提供稳定的旋转行程，保证大粒径颗粒在离心力作用下率先贴壁滑落，锥段逐步缩小通流截面，持续提升气流旋转速度，让粒径更小的颗粒获得足够离心力完成分离，

　　锥段角度经过流场仿真校核，既避免角度过小造成筒体总长过长占用安装空间，也防止角度过大导致锥段内壁出现颗粒架桥、积料堵料的问题。两端连接结构采用标准法兰设计，法兰端面预留密封槽位，可适配石棉垫、金属缠绕垫等多种密封件，法兰螺栓孔采用跨中均布排布，适配现有工业通风管道的通用安装规范，现场安装时无需额外加工转接件即可与上下游管道对接；筒体外部设置的加强筋板沿周向均匀分布，对应法兰连接位置与锥段变径位置，在负压运行工况下可有效提升筒体结构刚度，避免薄壁筒体受内外压差影响出现吸瘪变形，同时筋板也可作为吊装受力点，方便现场设备的吊装就位。安装边界方面，整体为长锥形卧式布局，进气端法兰直径大于排气端法兰直径，

　　安装时需保证锥段轴线水平度偏差控制在千分之二以内，防止颗粒滑落路径偏移造成局部积料；设备下方需预留对应排料接口的安装空间，分离后的颗粒沿锥段内壁滑落至底部排料口，可对接关风器、卸料阀等排料装置实现连续排料，同时要保证进气端气流方向与设计切向方向一致，反向安装会直接破坏内部旋流场，导致分离效率骤降。结构细节上，进气口的蜗壳型线采用多段圆弧拟合设计，减少气流进入筒体时的局部阻力，降低整套系统的风机能耗；内壁做光滑过渡处理，所有焊缝打磨平齐，避免凸起结构干扰旋流流场，同时减少高磨蚀性颗粒对内壁的冲刷磨损，延长设备整体使用寿命。
