多工位圆形带支脚工装承载转盘结构

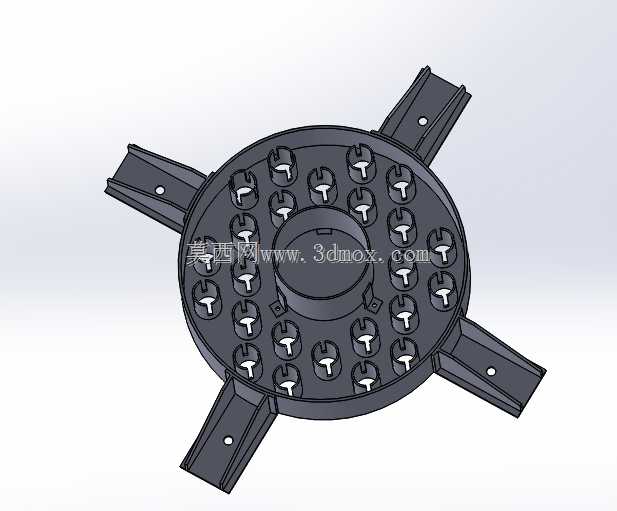

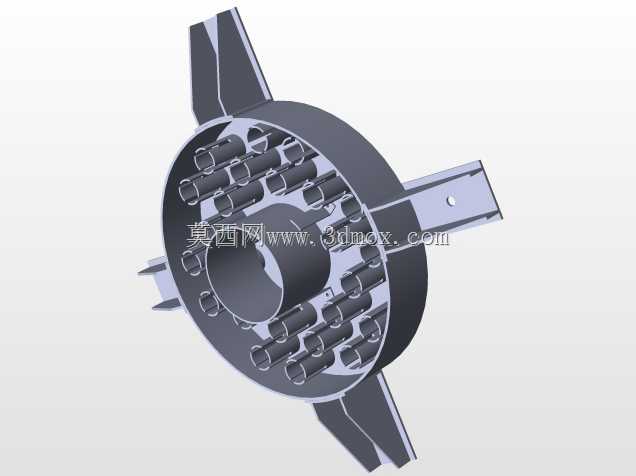

　　这款圆形多工位承载结构，核心直径尺寸为300mm，是面向自动化产线工序流转、工件批量定位场景设计的工装载体，日常应用在小尺寸零部件的检测、组装、点胶等工序的工位切换环节，能适配多工位回转式作业台的安装需求。从结构设计来看，主体采用圆盘式基座布局，盘面均匀排布24个带T型定位凸台的工位卡槽，每个卡槽的轮廓都做了适配对应工件外形的仿形处理，工件放入后能依靠凸台实现周向与径向的双向限位，避免转盘回转过程中工件出现移位、偏斜的问题，不需要额外增设压装固定结构就能满足中低速回转的定位精度要求。基座中心设置了中空的轴套安装位，可直接与回转驱动机构的输出轴配合，安装位周边预留了四个对称的锁紧螺孔，方便装配时调整转盘的同轴度，

　　降低回转过程中的偏摆量。圆盘外侧均匀伸出五个带安装孔的固定支脚，支脚向外延伸的长度经过受力校核，既可以在转盘静置时作为辅助支撑脚，搭配缓冲垫放置在工作台面使用，也能通过支脚上的通孔将整个转盘锁紧在回转机架上，适配不同的安装场景，不需要额外设计转接法兰。设计过程中特意将工位卡槽的深度做了差异化处理，卡槽底部预留了0.5mm的避让间隙，避免工件底部的凸起结构与盘面硬接触出现刮蹭，同时每个卡槽的侧边都做了15度的导入倒角，方便人工或者机械手上下料时快速对位，减少放件时的卡滞概率。盘面的工位排布采用等角度均分设计，相邻两个工位的中心夹角为15度，能匹配常用的分度盘回转角度设置，不需要额外调整分度参数就能直接对接现有产线的控制逻辑。

　　支脚与圆盘主体的连接位置做了加厚的过渡圆角，避免长期受交变载荷出现应力断裂的问题，整体结构采用等壁厚设计，既控制了整体自重，降低回转驱动的负载要求，也能保证盘面的平面度，避免长期使用出现盘面变形影响工位定位精度。这类工装转盘相比传统的条形载具，空间利用率更高，单盘可承载的工件数量更多，能有效减少产线的上下料频次，提升单工序的作业效率，同时圆形结构的回转惯量分布更均匀，回转启停时的冲击更小，能适配更高的工位切换节拍。
