多活塞对置式车用制动卡钳三维设计

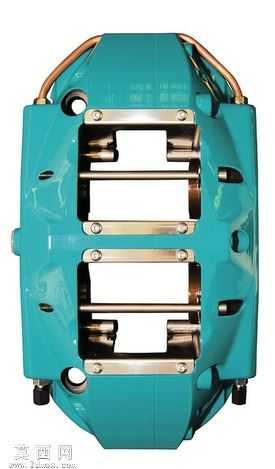

本模型为多活塞对置式车用制动卡钳的三维数字化设计成果，建模阶段采用自顶向下的装配设计思路，首先完成卡钳核心安装基准面的定位，确定卡钳与车辆转向节的连接孔位坐标，保证安装接口的尺寸精度符合车用制动部件的通用装配规范。建模过程中对卡钳主体的铸造壳体进行了精细化特征构建，还原了壳体表面的散热凹槽、安装凸台、油路通道的内部腔体结构，所有圆角、拔模斜度均参考实际铸造工艺要求设置，避免模型出现工艺不可实现的尖锐结构。活塞组件部分按照对置活塞的排布逻辑，分别构建了上下两排共六个活塞的单体模型，还原了活塞与壳体缸筒的配合间隙，同时对活塞表面的密封环槽进行了细节刻画，保证密封结构的装配逻辑与实际产品一致。摩擦片组件部分构建了钢背与摩擦材料层的分层结构，钢背表面的减震弹片、定位凸耳均按照实际装配关系完成建模，弹片的弹性形变预留间隙也在模型中做了对应体现。渲染阶段为卡钳壳体赋予了高饱和度的青蓝色金属烤漆材质，调整材质的反光度与粗糙度参数，还原烤漆表面的细腻光泽与轻微的橘皮质感；金属管路部分赋予黄铜金属材质，调整金属的反射参数还原铜质管路的暖调金属光泽；活塞、连接螺栓等部件赋予抛光不锈钢材质，通过不同金属材质的质感差异区分各个功能部件；摩擦片的摩擦材料层赋予耐高温复合材料材质，还原其粗糙哑光的表面特性。模型完整还原了制动卡钳的油路走向、活塞排布、摩擦片滑动导向结构，能够直观展示制动时液压推动活塞夹紧刹车盘的工作逻辑，所有部件的装配约束均按照实际产品的连接关系设置，可直接用于制动系统结构教学、产品改型设计参考、渲染展示等场景，模型的结构比例严格参考量产高性能制动卡钳的尺寸参数，保证结构展示的准确性。
