通风散热型机动车制动盘结构设计

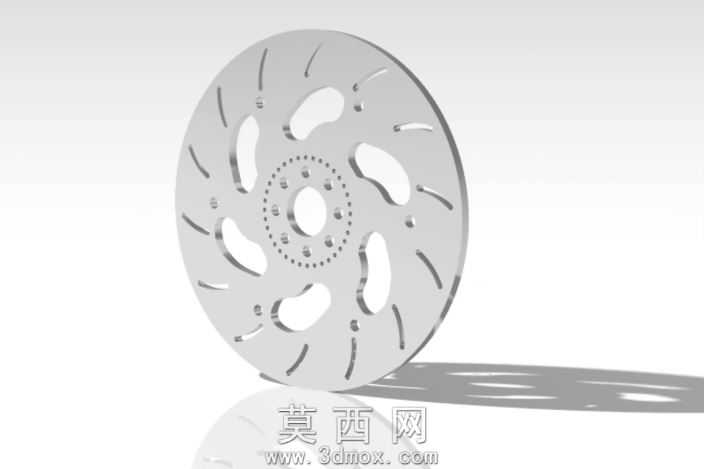

本制动盘三维模型采用参数化建模方式完成整体结构搭建，建模过程中先以旋转凸台命令生成盘体基础环形基体，精准控制盘体的内外径尺寸、整体厚度与安装基准面的平面度公差，保证后续装配的适配性。针对制动盘的散热需求，在盘体环形摩擦区域设计了多组流线型散热槽与异形减重通孔，通过阵列命令完成周向均匀排布，既有效降低制动过程中摩擦产生的热量积聚，提升连续制动工况下的结构稳定性，也合理减轻了盘体自身重量，降低非簧载质量。模型中部的安装连接区域，设计了环形阵列的螺栓安装孔与中心定位孔，对孔位的位置度、孔径公差做了参数化约束，可适配不同规格的轮毂安装接口，安装面做了平整化处理，保证装配时的贴合精度。材质设定上，摩擦工作面选用灰铸铁材质参数，还原真实制动盘的耐磨、导热物理特性，渲染阶段赋予金属磨砂质感，对散热槽、通孔的边缘做了倒角处理，避免应力集中问题，同时提升模型的视觉真实感。整体结构设计兼顾制动性能、散热效率与结构强度，流线型的槽道走向可在盘体旋转时引导空气流经摩擦面，带走制动产生的高温，避免热衰减现象的出现，周向对称的结构布局保证了盘体高速旋转时的动平衡性能，减少制动过程中的抖动问题。建模过程中对所有特征做了参数化关联，修改关键尺寸即可快速生成不同规格的制动盘变体，可直接用于制动系统的结构验证、装配干涉检查以及后续的工程图导出，为盘式制动系统的研发设计提供精准的三维数字模型支撑。
