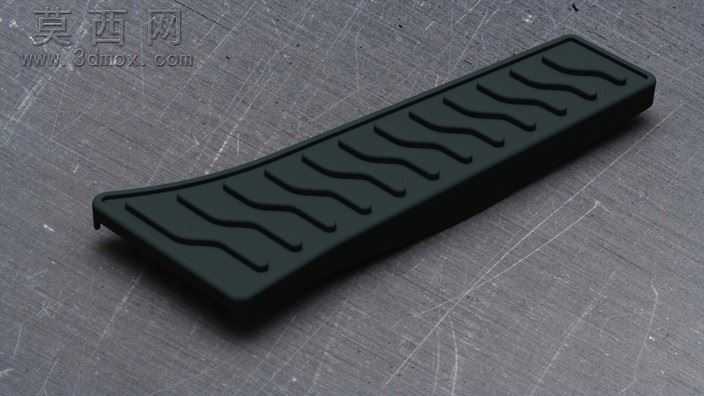

汽车器官型加速器踏板盖板三维设计

本作品为汽车器官型加速器踏板盖板的三维建模设计，建模阶段采用SolidWorks软件完成全参数化特征构建，首先基于汽车人机工程学的脚部踩踏接触范围，确定踏板盖板的整体楔形轮廓，整体呈现前窄后宽、上薄下厚的倾斜形态，匹配驾驶舱内加速器踏板的安装倾角，保证驾驶员踩踏时的脚部贴合度。建模过程中优先绘制盖板的基础曲面草图，通过拉伸、拔模、倒圆角等基础特征构建主体基体，针对踩踏接触面的防滑结构，采用阵列特征完成连续波浪形防滑筋的排布，每一道防滑筋的凸起高度、过渡圆角都经过参数化调整，既保证踩踏时的摩擦力足够，避免脚部打滑，又避免筋条棱角过于尖锐造成的脚部硌压不适感。材质渲染阶段，针对汽车踏板盖板常用的改性PP+橡胶复合材质进行材质参数调试，基础材质设置为哑光深黑色，调整表面粗糙度参数模拟橡塑材质的微磨砂质感，防滑筋的凸起边缘做轻微的高光弱化处理，还原真实橡塑踏板长期使用后的哑光质感，同时对盖板的侧边安装卡扣结构做细节建模，预留与踏板基座匹配的卡扣安装位，保证盖板与下方踏板基座的装配契合度。结构设计上，盖板背部设置有纵横交错的加强筋结构，在不增加整体壁厚的前提下提升盖板的结构强度，避免长期踩踏造成的中部弯折变形，盖板的边缘做全包式翻边设计，完全包裹住下方踏板基座的边缘，既可以遮挡内部安装结构提升内饰美观度，又能避免灰尘、水渍进入踏板内部造成的机构卡滞。设计思路上充分考虑日常驾驶的使用场景，防滑筋的排布方向垂直于脚部踩踏施力方向，最大化防滑效果，整体楔形轮廓贴合脚掌自然放置的弧度，降低长时间驾驶的脚部疲劳感，所有安装结构的尺寸都匹配主流家用车型的加速器踏板安装标准，具备实际生产适配的可行性，建模过程中所有特征保留完整参数，可根据不同车型的安装需求快速调整盖板的长宽尺寸、倾斜角度以及防滑筋的排布密度。
