奥尔德姆十字滑块联轴器结构三维设计

项目分类:通用机械零部件 发布时间:2015-05-14 ID:67397
  • 奥尔德姆十字滑块联轴器结构三维设计

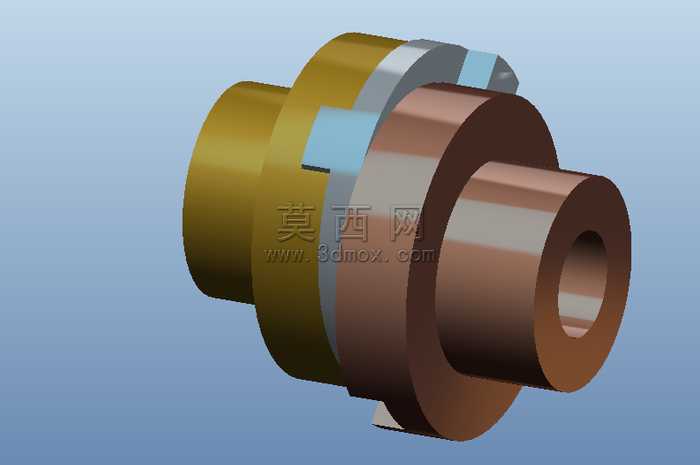

本作品为奥尔德姆十字滑块式联轴器的三维参数化设计模型,整体采用同轴对称式结构布局,建模过程严格遵循机械传动件的设计规范,先通过草图绘制确定两端轴套的内孔直径、外圆轮廓、法兰盘厚度等核心尺寸,再通过旋转凸台命令生成两端带法兰连接结构的半联轴器基体,针对中间的十字滑块传动件,单独绘制其十字凸榫的截面轮廓,通过拉伸命令生成滑块实体,确保滑块两侧的凸榫分别与两端半联轴器端面的凹槽形成精准的间隙配合,保证传动过程中可补偿两轴间的径向偏移误差。材质渲染阶段,将两端半联轴器分别赋予黄铜与棕褐色结构钢材质,通过调整材质的粗糙度、金属度参数还原金属零件的真实质感,中间十字滑块赋予浅蓝色工程塑料材质,清晰区分不同功能的零件,同时添加环境光遮蔽与柔和漫反射效果,让各零件的装配层次、配合边界清晰可辨,避免不同零件视觉上出现融合混淆。结构设计上,两端轴套的内孔预留标准轴径公差,法兰端面的凹槽与滑块凸榫采用小间隙配合,既保证扭矩传递过程中滑块可在凹槽内小幅滑动补偿安装误差,又避免间隙过大导致传动冲击,整体装配完成后做同轴度校验,确保两端轴孔的同轴度符合联轴器的装配精度要求。设计思路围绕奥尔德姆联轴器的核心传动特性展开,重点还原其通过中间十字滑块实现径向偏移补偿的结构特点,建模过程中对所有配合面做倒角处理,还原真实机械零件的加工工艺特征,避免锐边结构,同时对法兰端面、轴套外圆等非配合面做简化处理,在保证结构精度的前提下控制模型整体复杂度,方便后续用于装配演示、传动原理教学或者工程参考使用,渲染视角选择45度斜视角,可同时观察到两端轴套、中间滑块的装配关系,以及法兰连接、凸榫凹槽配合的核心结构特征,直观展现该类联轴器的工作原理与结构组成。
