蒸汽引擎填料函压盖结构三维设计

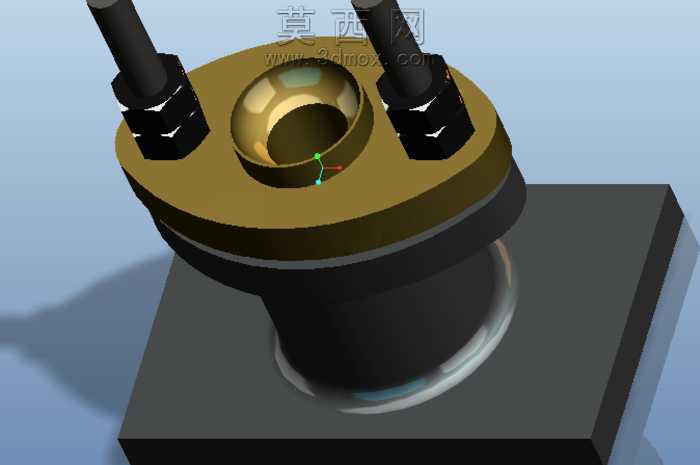

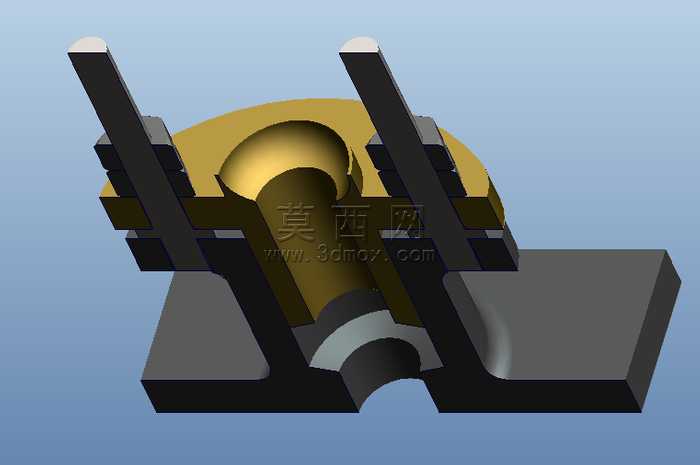

本作品为蒸汽引擎配套的填料函压盖组件三维建模成果，建模过程依托专业三维设计软件完成，全程遵循机械设计通用规范与蒸汽类动力设备的密封结构设计逻辑。建模阶段首先梳理填料函的核心功能需求：作为蒸汽引擎的动密封核心部件，需要实现阀杆或活塞杆部位的蒸汽密封，同时兼顾部件安装的便捷性与长期运行的结构稳定性，因此首先绘制核心基准轴线，依次完成底座、填料容纳腔、压盖锁紧支架、导向定位结构的草绘轮廓，通过拉伸、切除、布尔运算等基础特征命令完成主体结构搭建，针对压盖与填料接触的圆弧过渡面、支架与底座连接的加强部位，采用圆角、倒角特征优化应力分布，避免长期受压出现结构开裂问题。材质渲染阶段结合工业设备实际应用场景进行配置：底座与锁紧支架采用铸铁材质，渲染时调整哑光深灰金属质感，还原铸铁件表面的细微颗粒质感与低反光特性；填料容纳腔内壁采用黄铜材质，调整金属光泽度与暖金色反光参数，匹配蒸汽设备密封部位常用的耐磨铜材属性；压合部位的密封填料采用复合石墨材质，渲染为深黑灰色哑光质感，区分金属结构与密封填料的材质差异，整体渲染采用柔和的工业环境光，多角度呈现部件的装配关系与结构层次。结构设计上采用对称式双支架锁紧结构，两侧的立式支架预留锁紧件安装位，可通过紧固件持续向填料施加压合力，保证填料在长期磨损后仍可通过调整锁紧量补偿密封性能；底座设置与引擎缸体配合的定位弧面，可实现安装阶段的快速对位，降低装配难度；中部的贯通孔严格匹配对应杆件的直径公差，预留合理的活动间隙同时避免间隙过大导致的密封失效。整个建模过程完全按照实际生产加工的尺寸比例进行1:1还原，所有配合面的公差设定、结构壁厚均符合蒸汽动力设备的设计标准，既可以作为机械设计教学的密封结构参考案例，也可用于蒸汽引擎模型的装配适配，通过三维可视化的方式清晰呈现填料函的内部构造与工作原理，帮助理解动密封结构的设计逻辑与装配要点。
