十字轴式万向联轴器结构三维设计

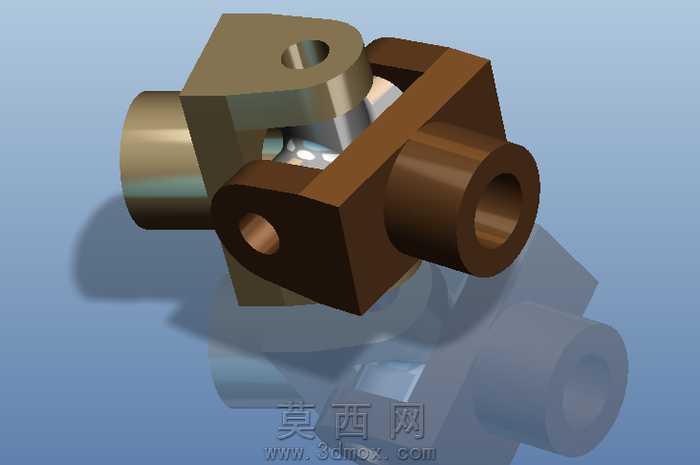

本作品为十字轴式万向联轴器的三维参数化建模成果，建模过程采用自底向上的装配设计思路，首先完成单个零件的特征建模：针对两端的叉形接头，通过草图绘制叉体的截面轮廓，经拉伸、切除特征生成主体结构，再对铰接孔位进行同轴度约束的孔特征创建，对叉体的安装端面做倒角、圆角工艺处理，还原实际加工的结构细节；针对中间的十字传动块，先绘制十字正交的中心轴草图，通过旋转、拉伸生成十字轴主体，对四个轴颈做圆柱度约束，添加轴端的定位卡槽特征，保证与叉形接头的装配匹配度。建模过程中对所有配合面添加了贴合、同轴、间隙配合的装配约束，还原万向节实际工作时的铰接活动自由度，可直观演示两轴存在夹角时的扭矩传递运动状态。材质渲染阶段，对两个叉形接头分别赋予不同的金属材质：一侧为抛光黄铜材质，调整金属粗糙度、反射率参数，模拟铜合金零件的哑光金属质感；另一侧为深棕色工程塑料与金属结合的材质，还原工程应用中不同材质接头的视觉效果；中间十字轴赋予亮面镀铬钢材材质，添加环境反射贴图，突出传动部件的耐磨金属特性；背景采用渐变浅蓝纯色，添加柔和的环境光与定向光源，投射出自然的软阴影，突出零件的结构层次与装配关系。设计过程中严格遵循万向节的实际传动原理，保证两叉轴的回转中心交于十字轴的中心节点，还原其可在轴间夹角不断变化的工况下持续可靠传递旋转扭矩的结构特性，结构建模完全匹配实际工业用小型万向联轴器的尺寸比例，各零件的壁厚、铰接间隙、安装孔位均参考通用五金配件的行业标准设置，既保证了模型的视觉展示效果，也具备结构参考价值，可用于机械原理教学演示、传动机构选型参考、装配动画制作等场景，模型装配层级清晰，零件特征可编辑，方便后续根据实际工况参数调整尺寸规格。
