两级展开式圆柱齿轮减速传动装置结构

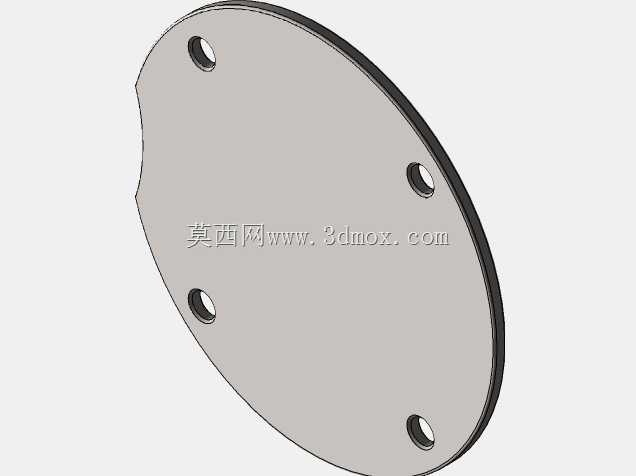

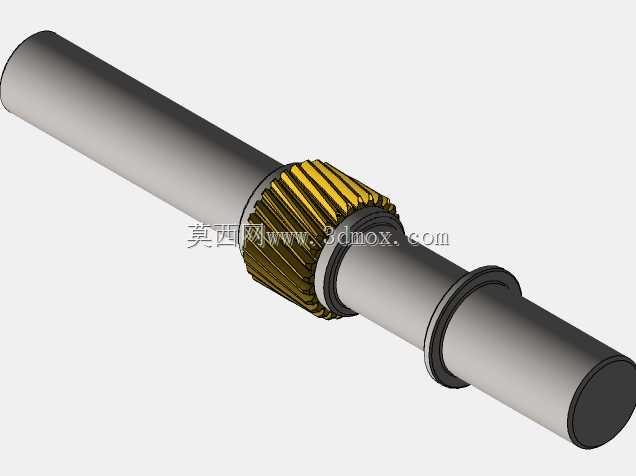

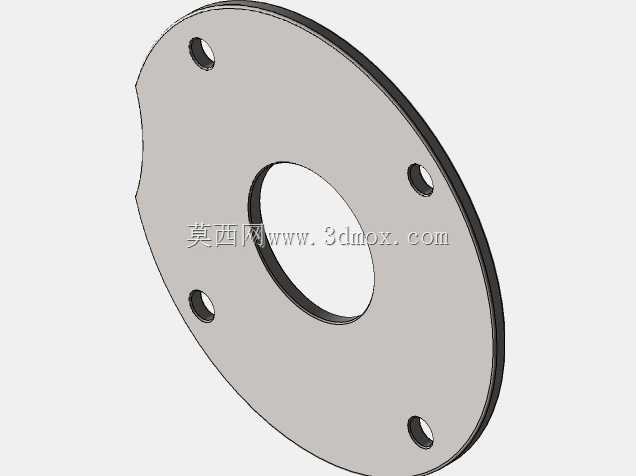

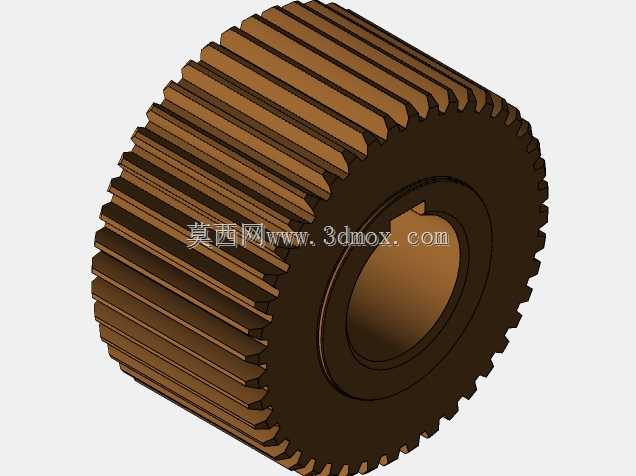

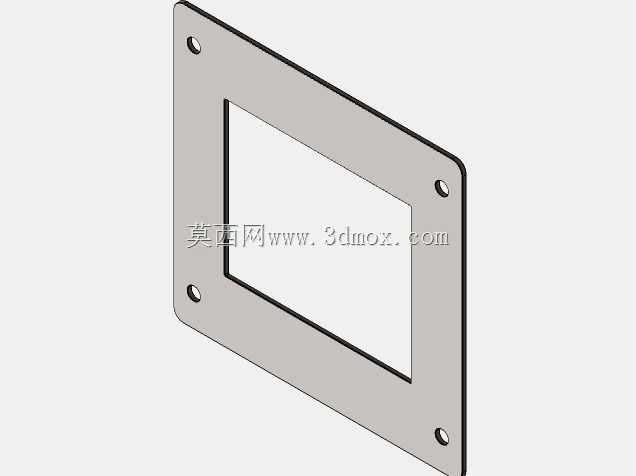

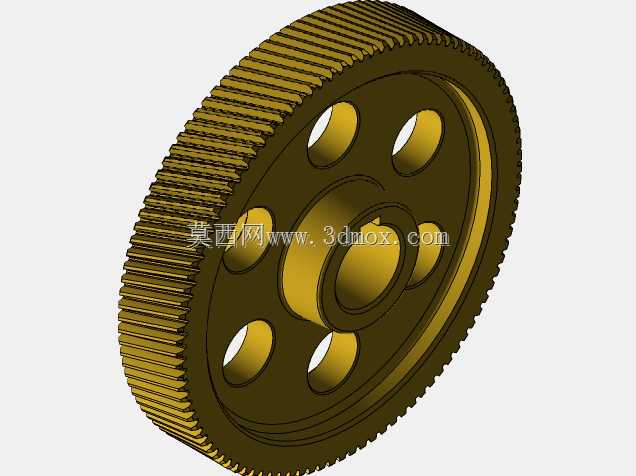

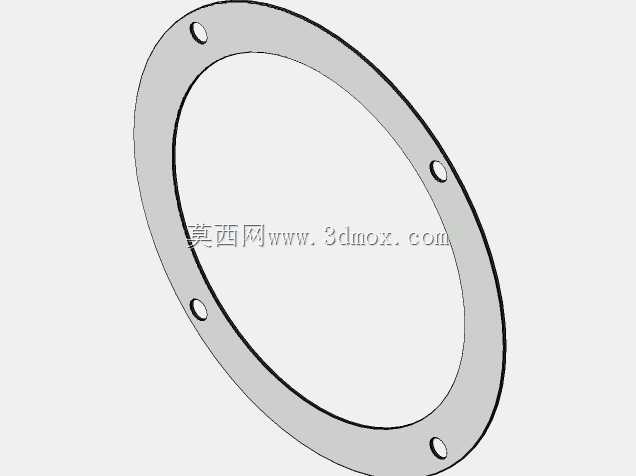

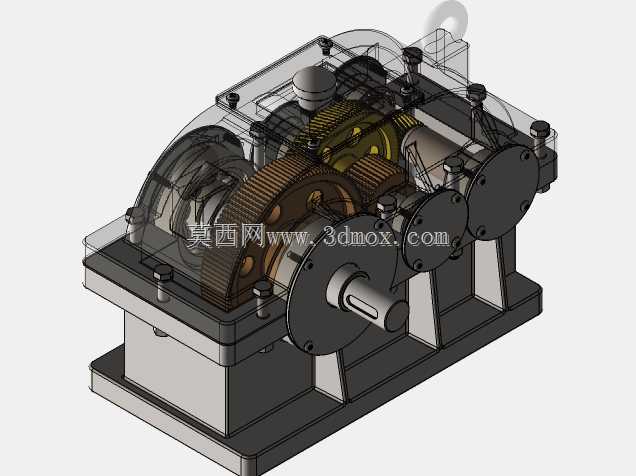

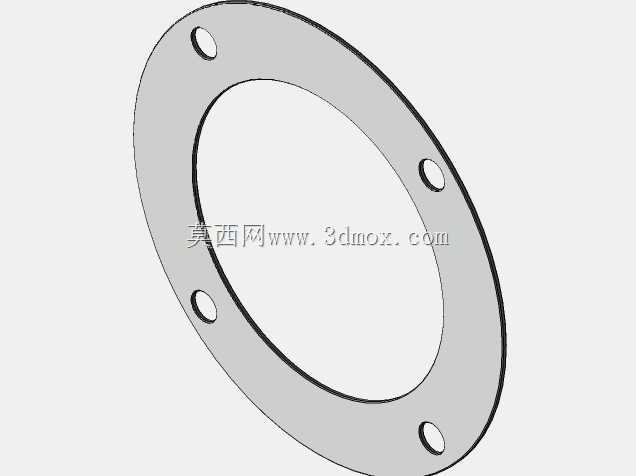

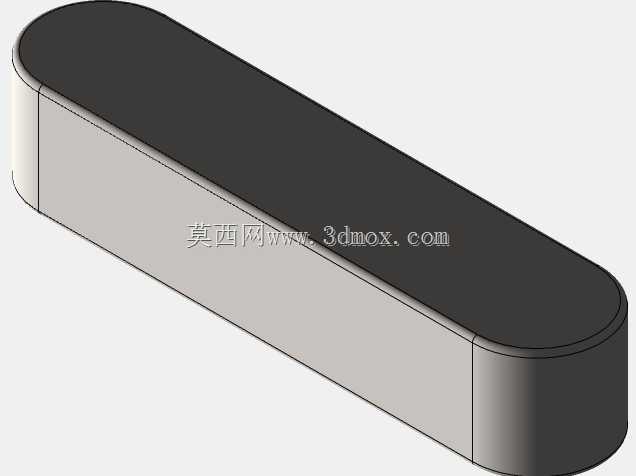

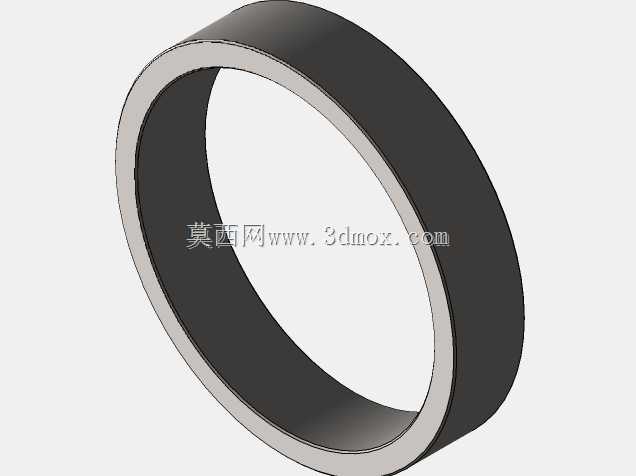

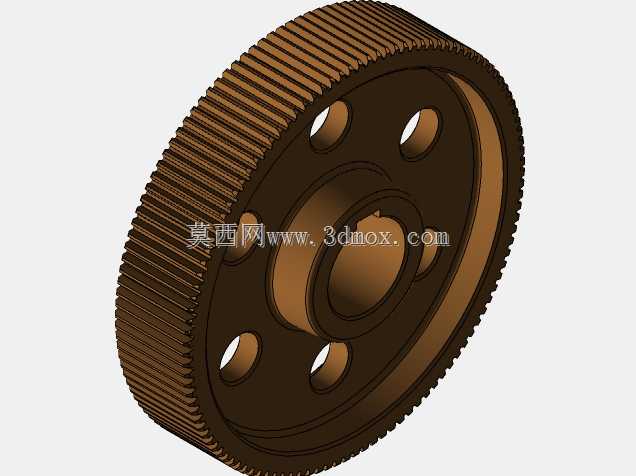

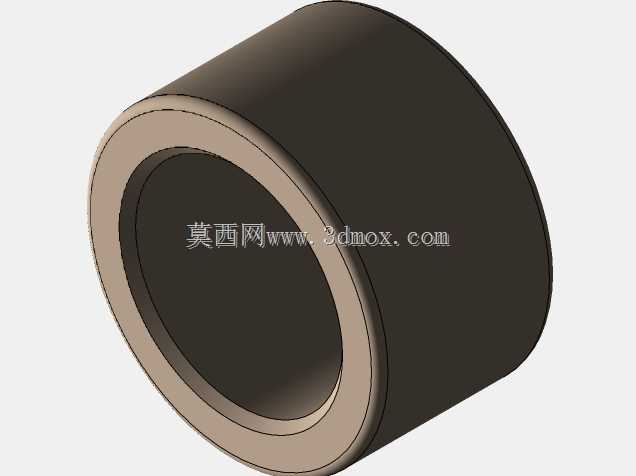

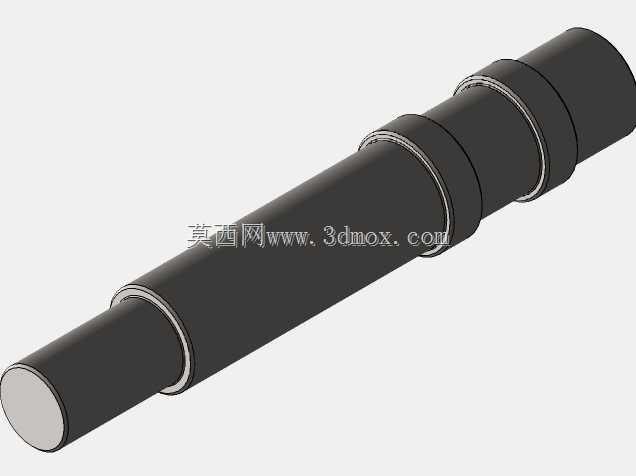

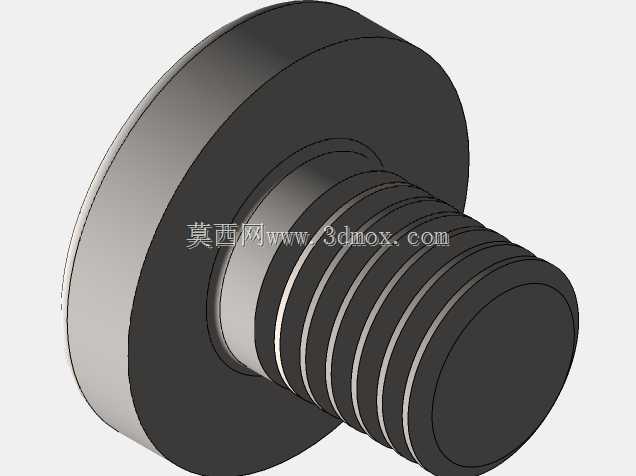

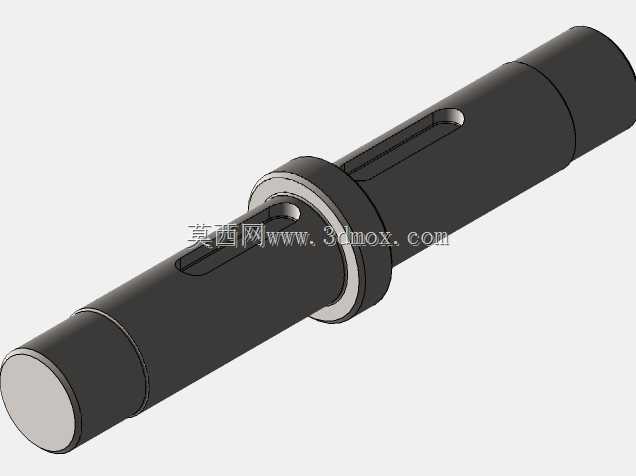

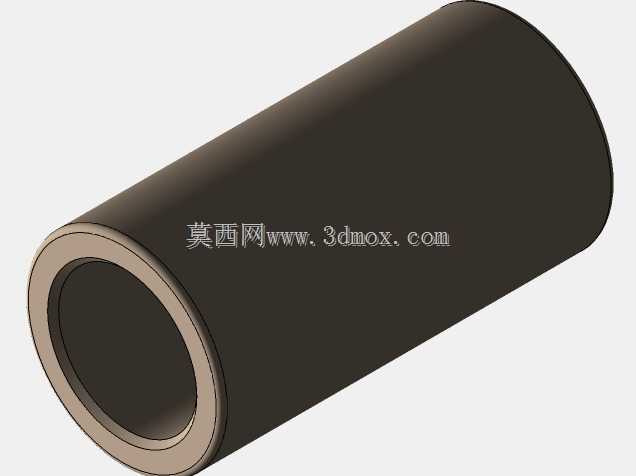

　　在常规工业传动场景里，这类两级展开式圆柱齿轮减速结构的应用覆盖范围极广，从输送线驱动、小型物料搅拌设备到轻工生产机械的动力匹配环节，都能见到同结构产品的实际落地。不同于单级减速结构的传动比限制，两级齿轮排布的设计可以在紧凑的箱体空间内实现更大的传动比覆盖，满足输入端高转速低扭矩、输出端低转速大扭矩的动力转换需求，适配常规异步电机、伺服电机的输出特性匹配。从结构设计逻辑来看，展开式的齿轮排布将高速级与低速级齿轮沿输入输出轴的轴向依次布置，高速级小齿轮直接与电机输出轴通过键连接传递动力，经过第一对啮合齿轮降速后，动力传递到中间轴，再经由中间轴上的低速级小齿轮与输出轴大齿轮啮合，完成二级降速后从输出轴端向外输出扭矩，

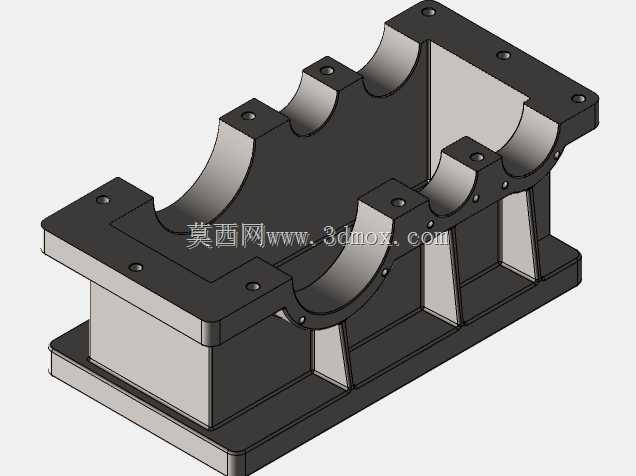

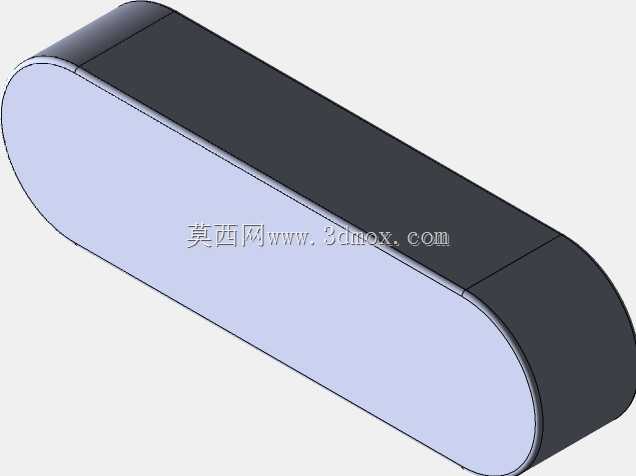

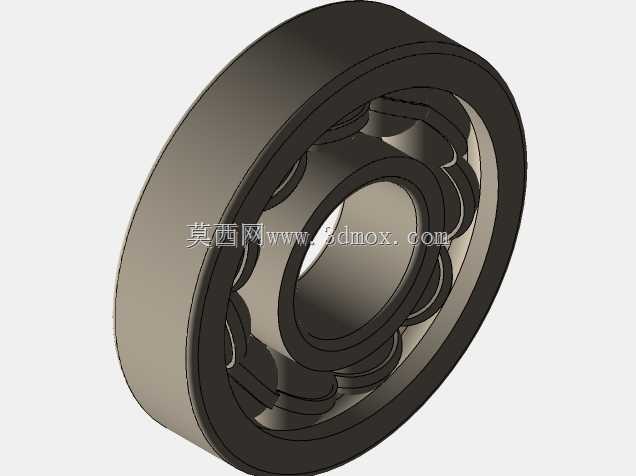

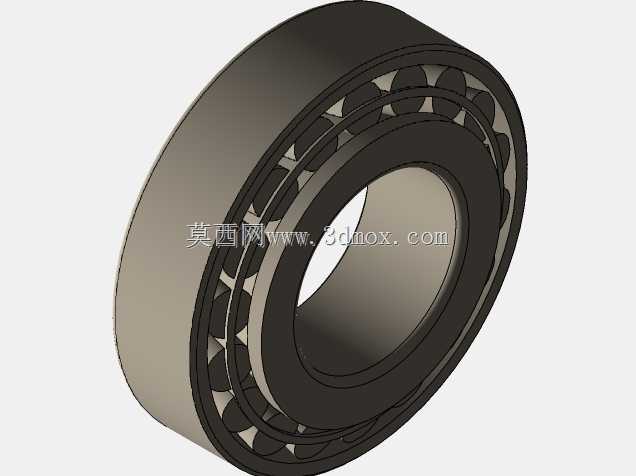

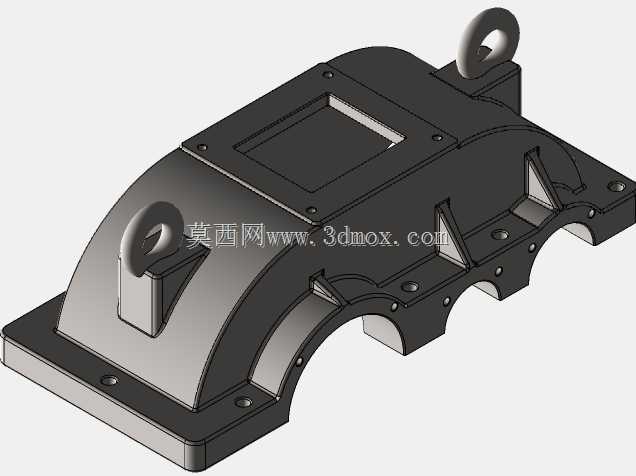

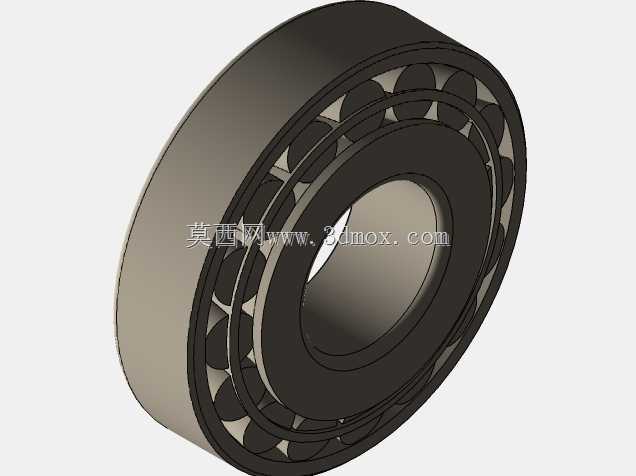

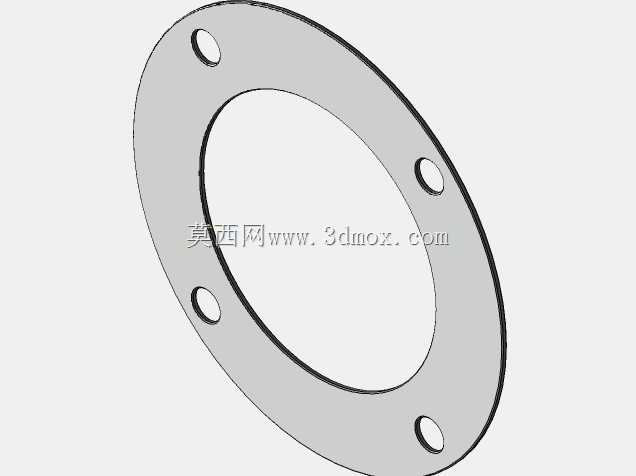

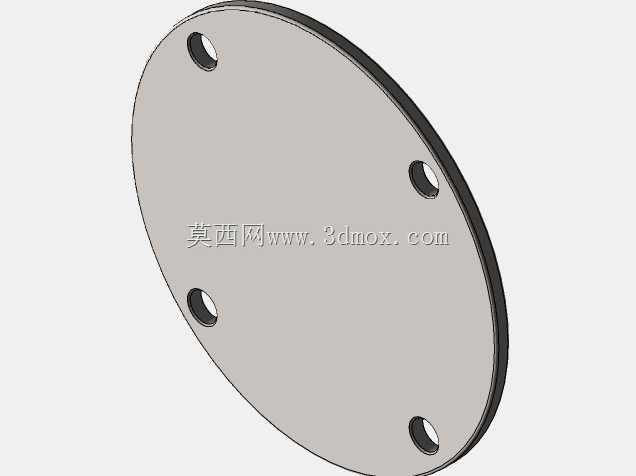

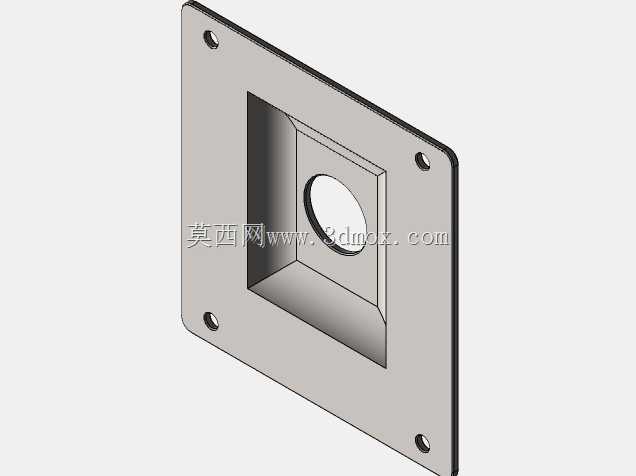

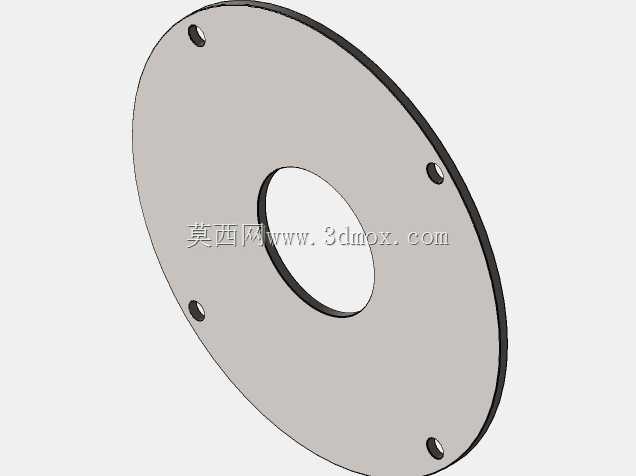

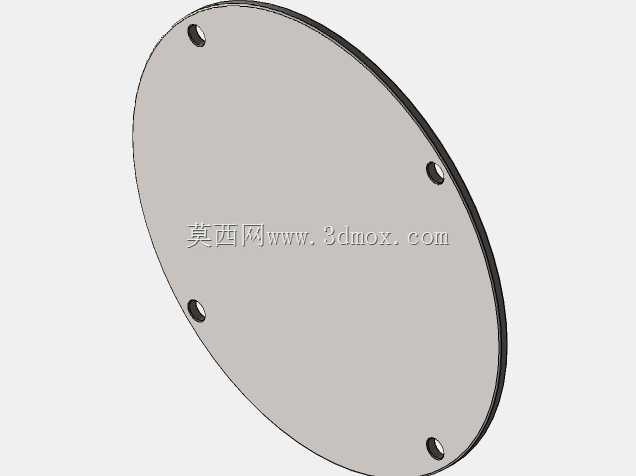

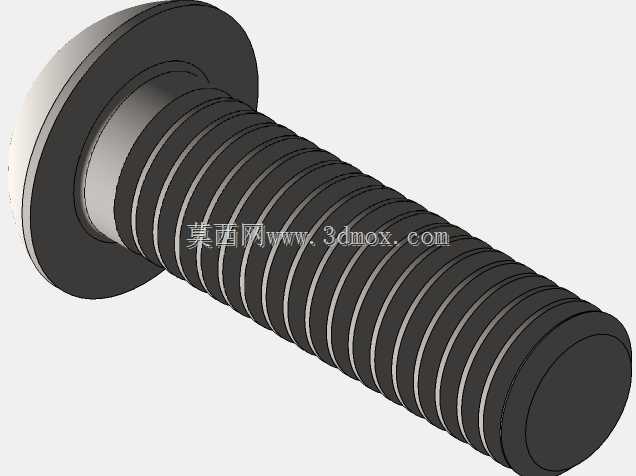

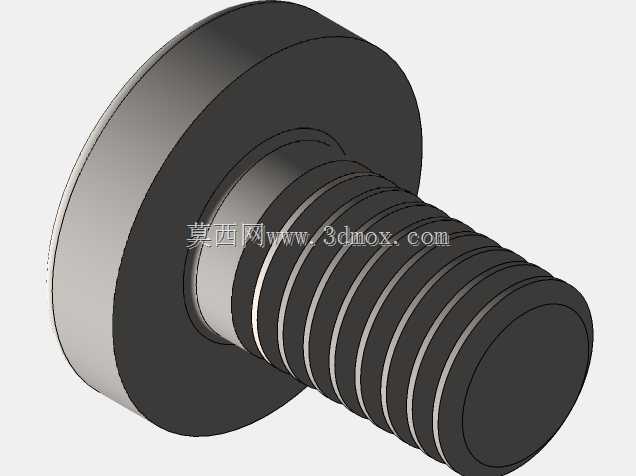

　　这种排布方式的优势在于箱体加工工艺性好，轴系部件的装配、检修不需要额外拆解过多关联结构，日常维护时仅需拆开箱盖即可完成齿轮啮合间隙调整、轴承润滑脂更换等操作。箱体采用剖分式结构设计，上下箱的结合面经过精铣加工保证密封性能，避免内部润滑油渗漏，箱体上预留的轴承安装孔与轴系的同轴度公差控制在IT7级范围内，保证齿轮啮合时不会出现偏载、打齿等异常工况。输入轴与输出轴均伸出箱体外部，轴端预留标准键槽尺寸，可直接通过联轴器、链轮或者带轮与动力端、负载端连接，安装时需要保证输入轴与电机轴的同轴度误差不超过0.1mm，输出轴与负载连接端的径向跳动量控制在允许范围内，避免额外的径向力作用在轴承上缩短部件使用寿命。齿轮采用渐开线圆柱直齿设计，

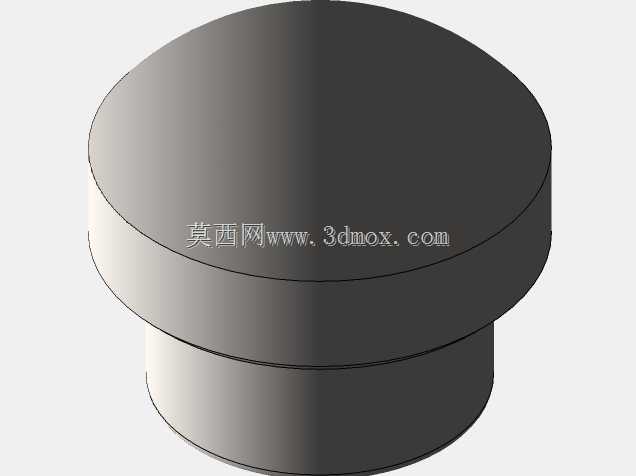

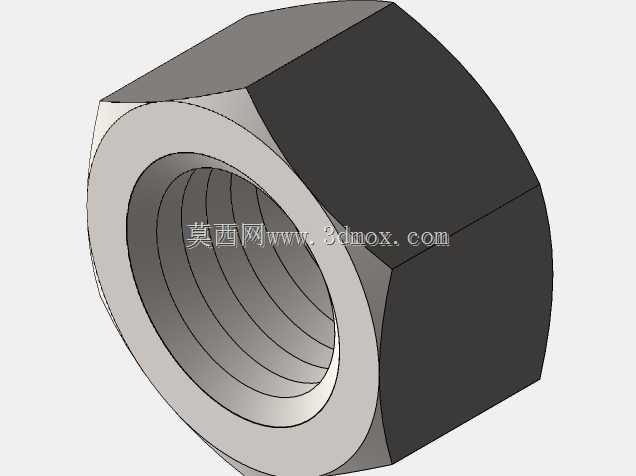

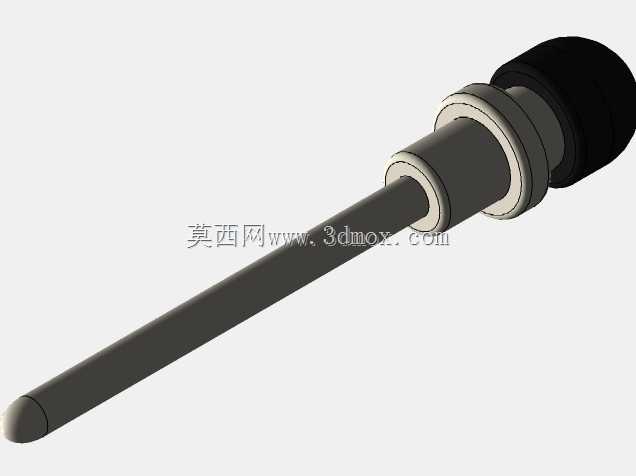

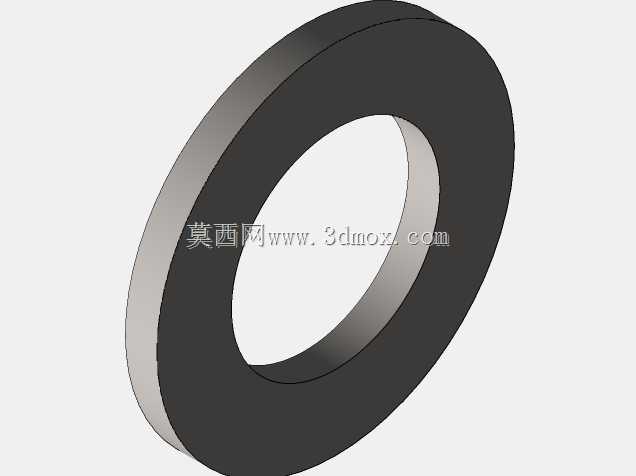

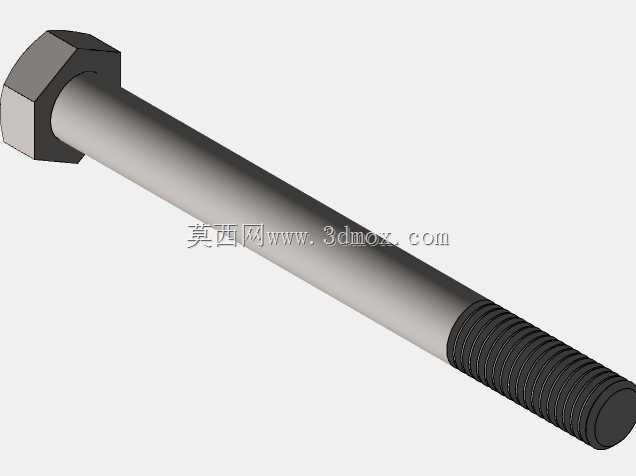

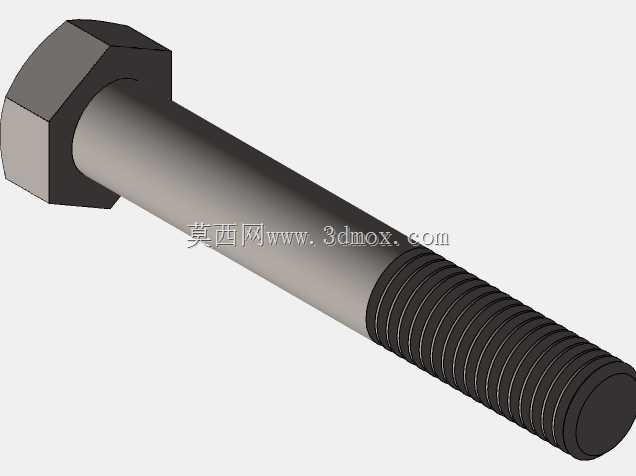

　　啮合重合度满足连续传动要求，齿面经过调质处理保证接触强度与弯曲强度，适配中等冲击载荷的连续运行工况。箱体底部预留安装地脚，地脚螺栓孔的间距按照通用安装尺寸设计，可直接固定在设备机架或者混凝土基础上，安装时需要保证箱体水平度偏差不超过千分之一，避免内部润滑油分布不均导致齿轮润滑不足。箱盖顶部预留透气塞安装位，平衡设备运行升温后箱体内外的压力差，侧面设置油位观察孔与放油螺塞，方便日常巡检时观察润滑油液位，更换润滑油时可快速排空箱体内的旧油。整个传动结构的设计冗余量按照1.2倍额定负载预留，可满足每天8小时连续运行的工况需求，齿轮啮合侧隙按照标准规定的最小值控制，保证传动精度的同时兼顾热胀冷缩的间隙需求，避免运行过程中出现卡滞问题。
