双级减速直锥直齿轮传动齿轮箱结构

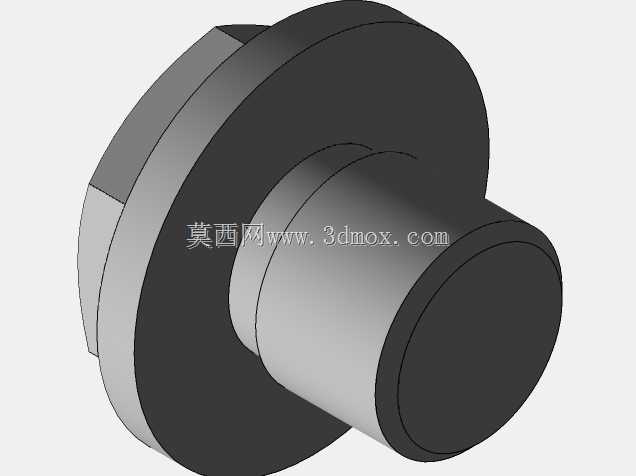

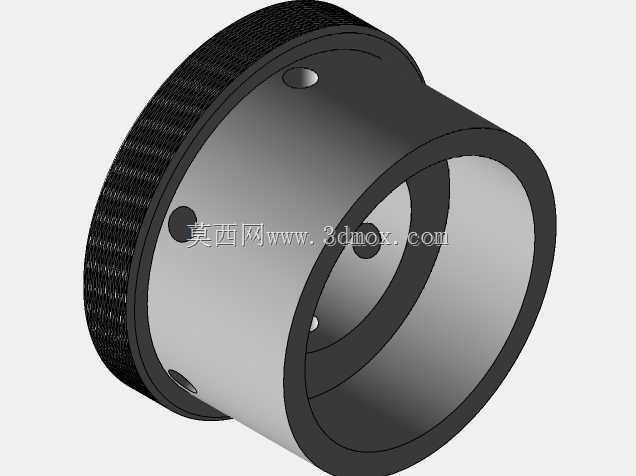

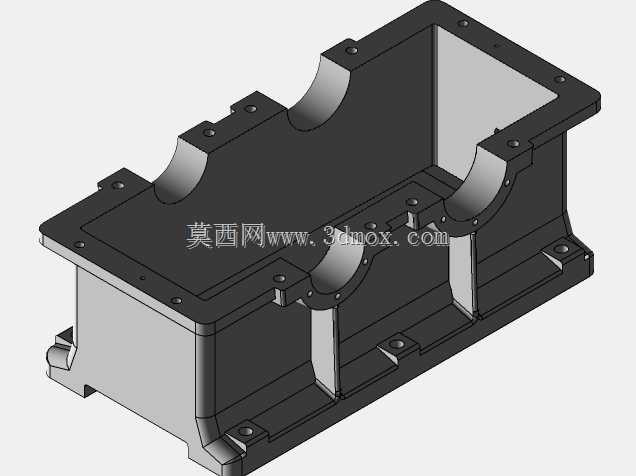

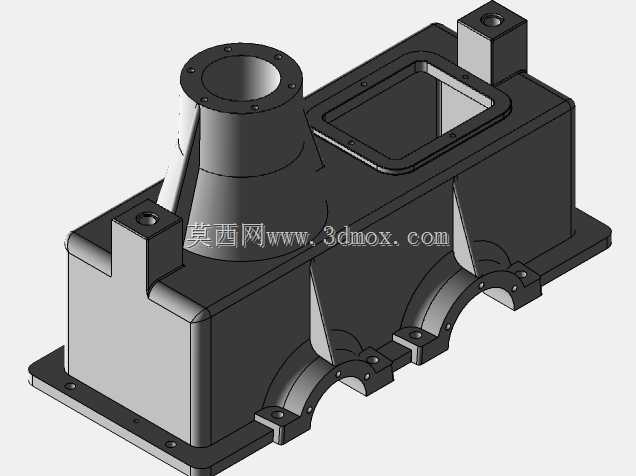

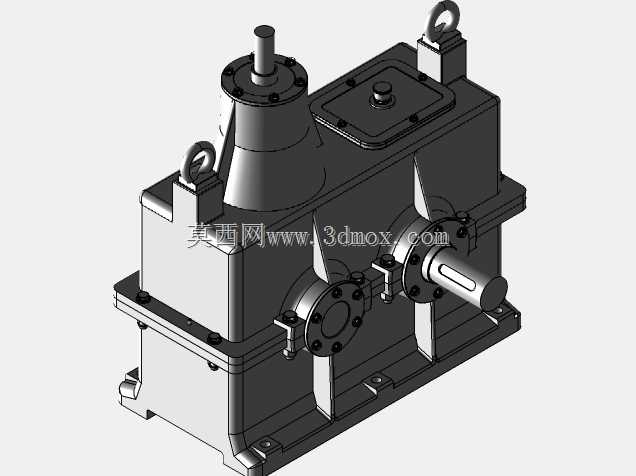

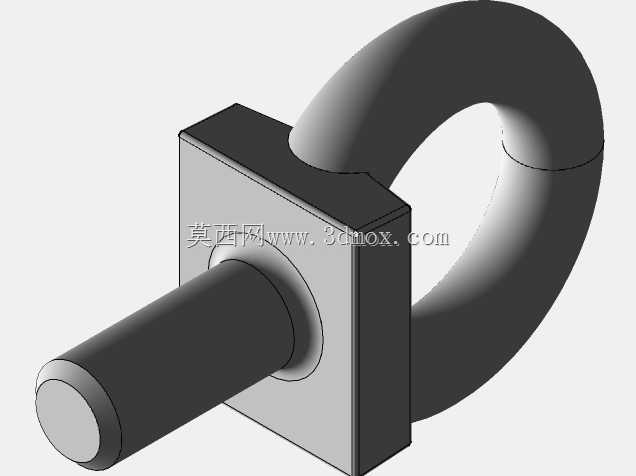

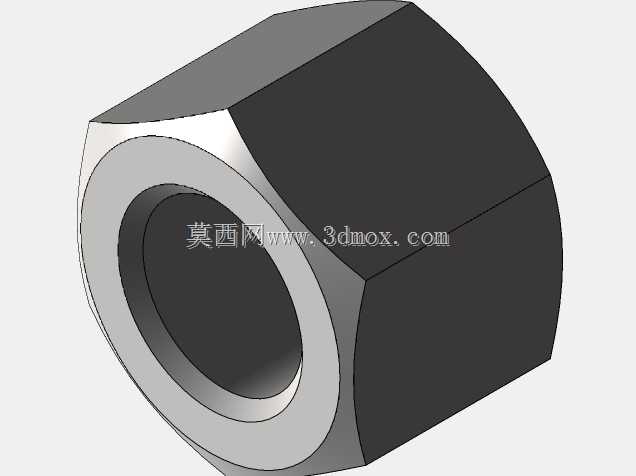

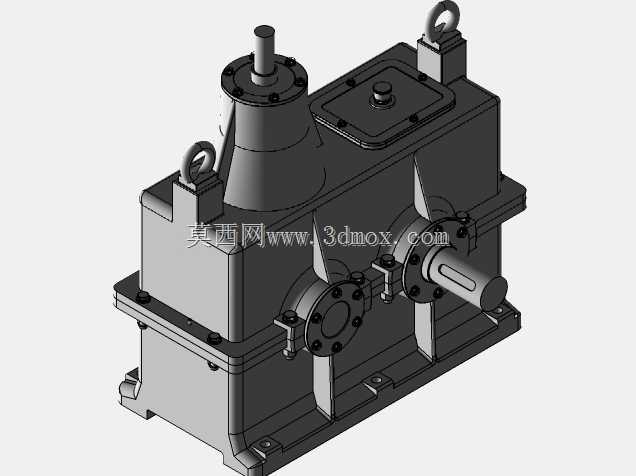

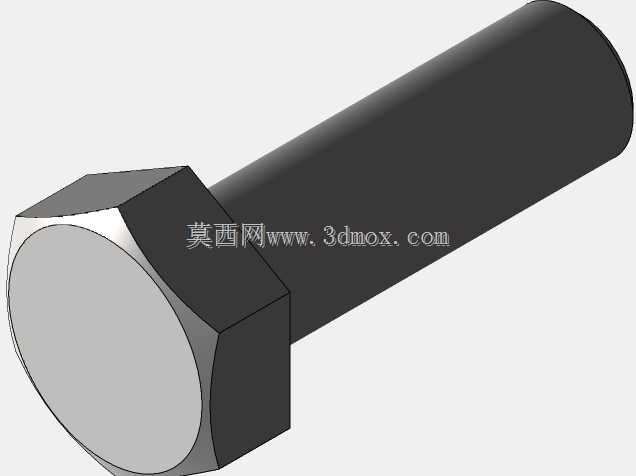

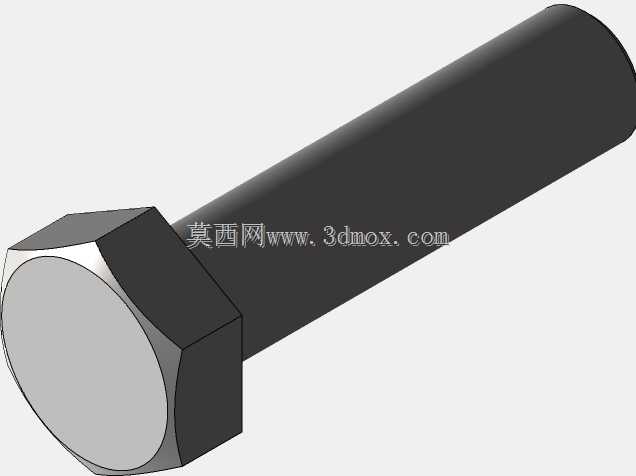

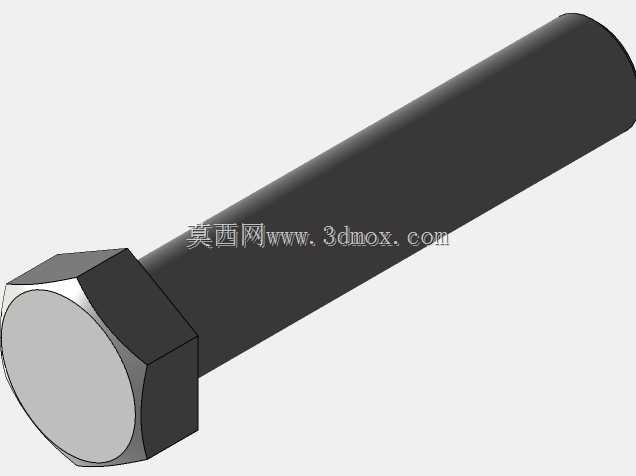

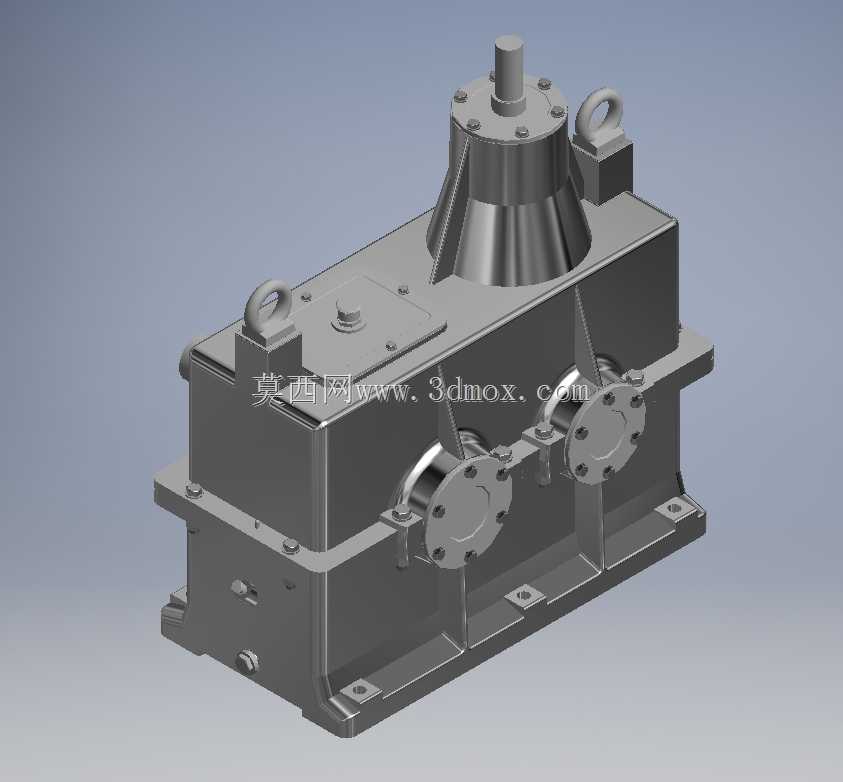

　　这款齿轮箱采用直锥齿轮搭配直齿圆柱齿轮的双级减速传动架构，主要应用于需要大传动比、输入输出轴垂直交错布局的工业传动场景，常见于建材输送线、矿山给料设备、中型冶金辅机的动力传输环节，可将原动机输出的高转速低扭矩动力，转换为作业端所需的低转速大扭矩输出，同时完成动力传输方向的90度转向，适配原动机与作业端不同的空间排布需求。从结构设计来看，箱体采用剖分式铸铁壳体结构，上下箱体通过定位销与高强度螺栓实现刚性连接，既保证了传动过程中的整体刚度，降低齿轮啮合时的箱体形变，也方便后期检修时拆解查看内部齿轮、轴承的磨损情况。箱体顶部设置的吊环结构，完全满足车间内整箱吊装转运的承重需求，安装底座预留的长条形安装孔，

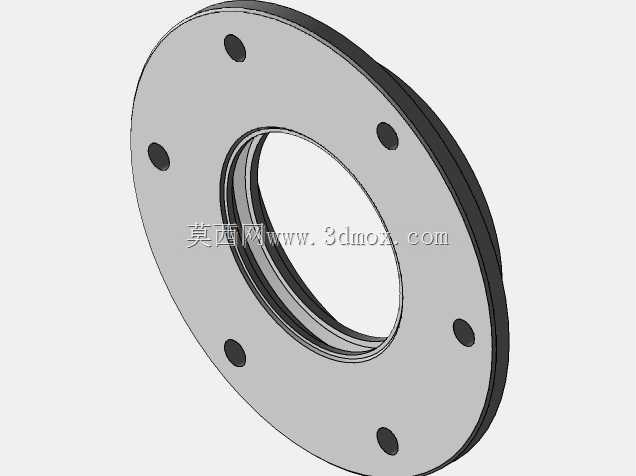

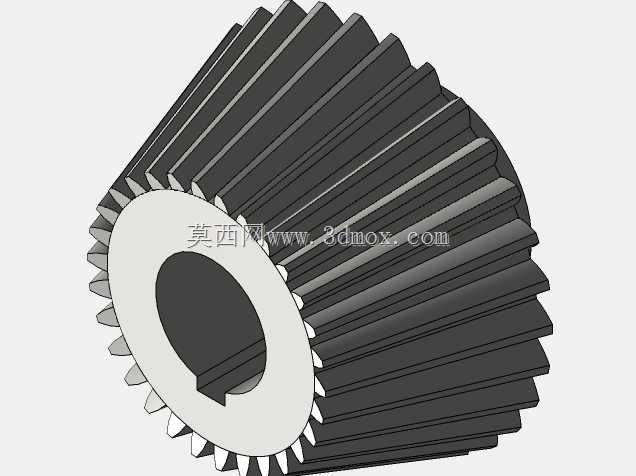

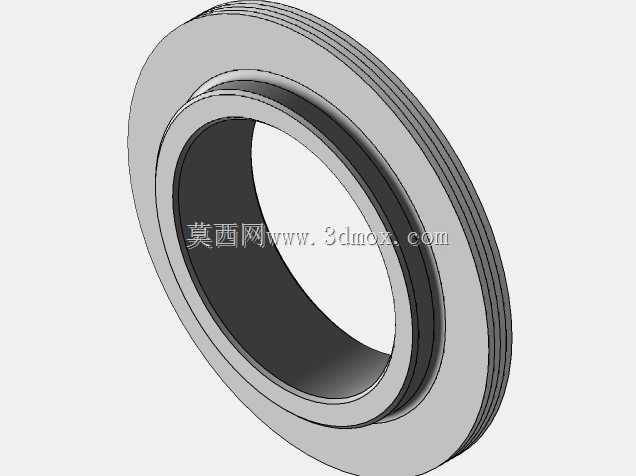

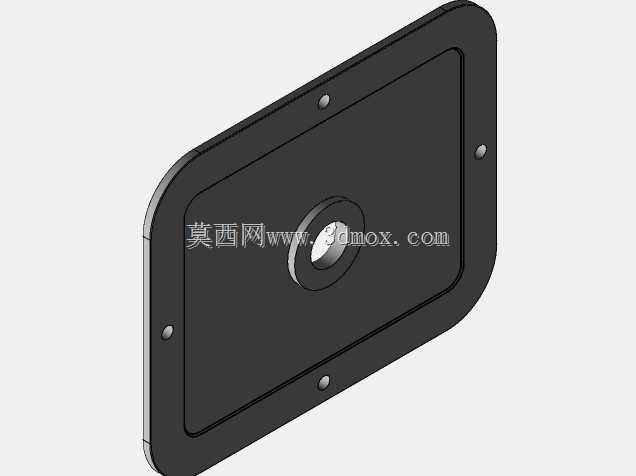

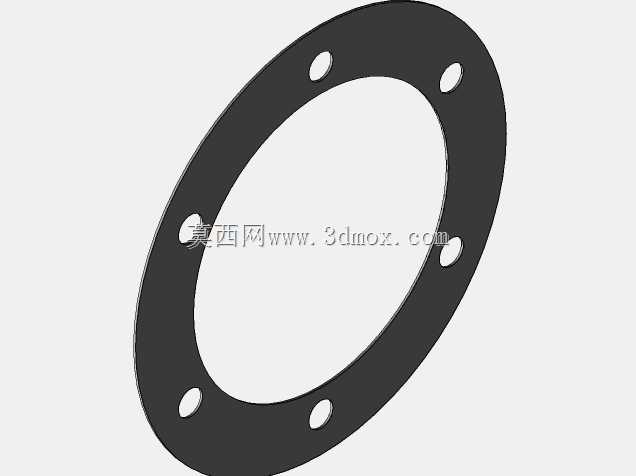

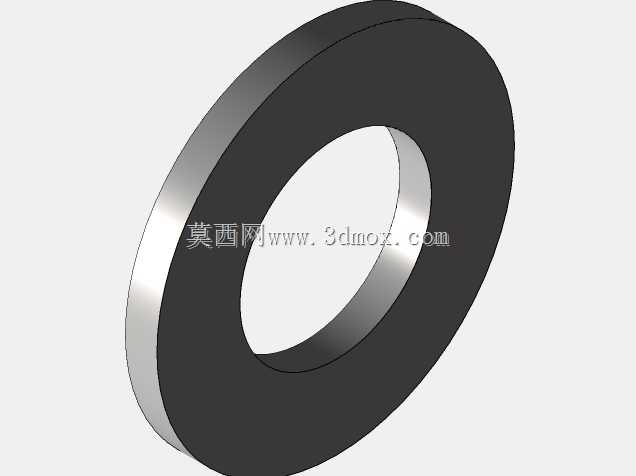

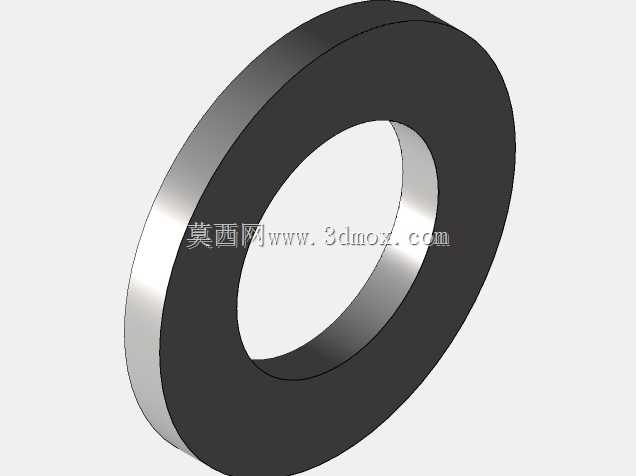

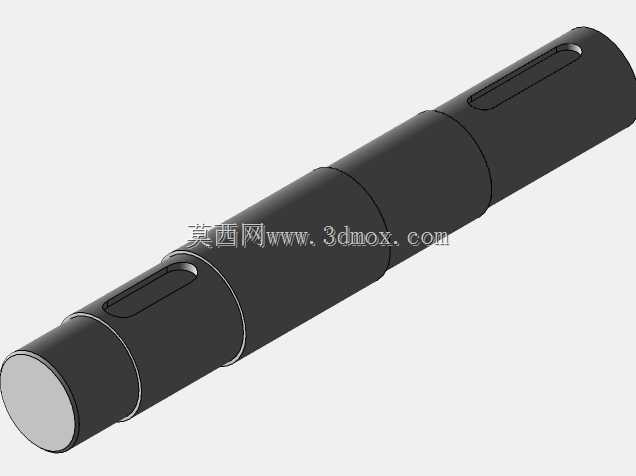

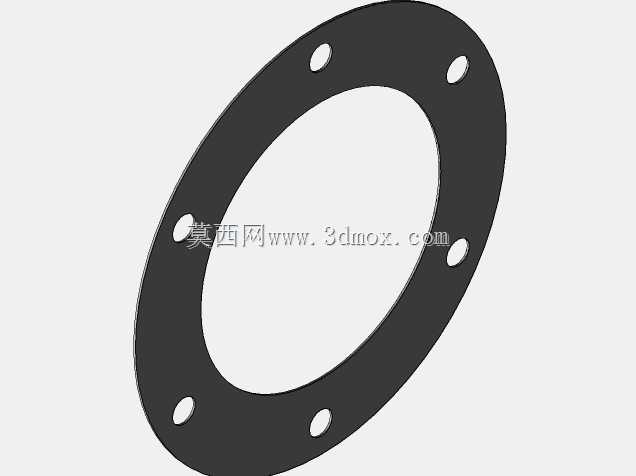

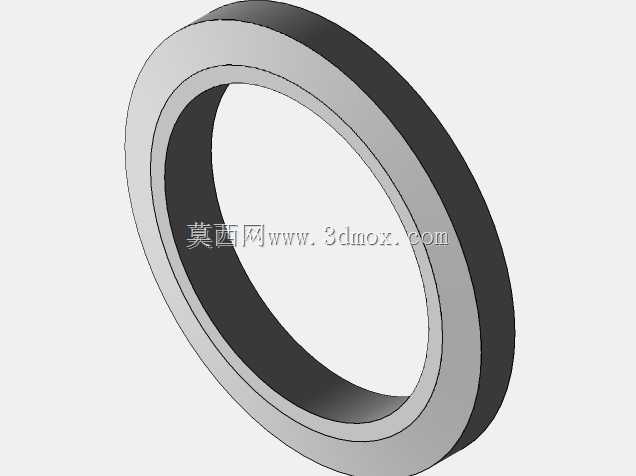

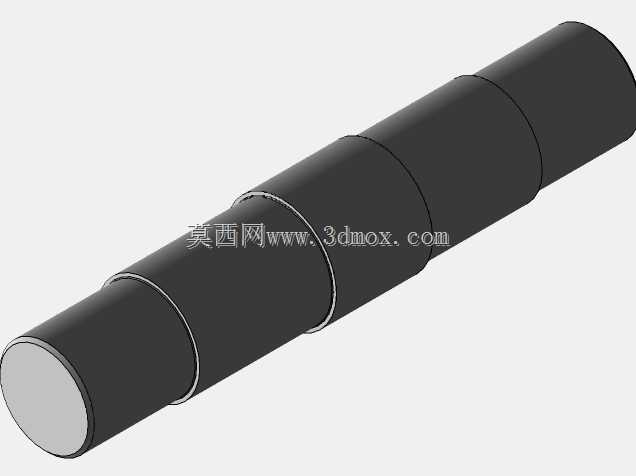

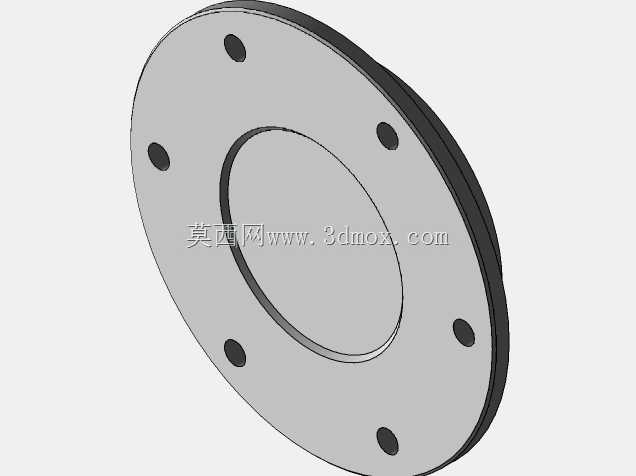

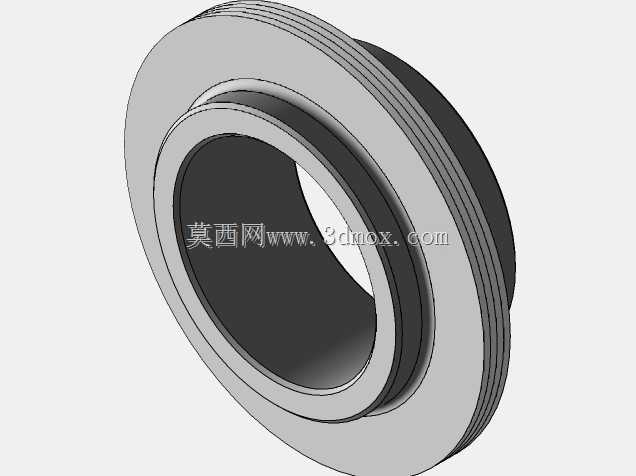

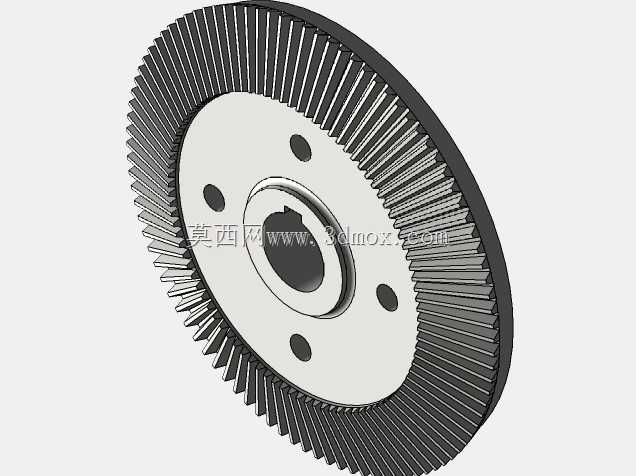

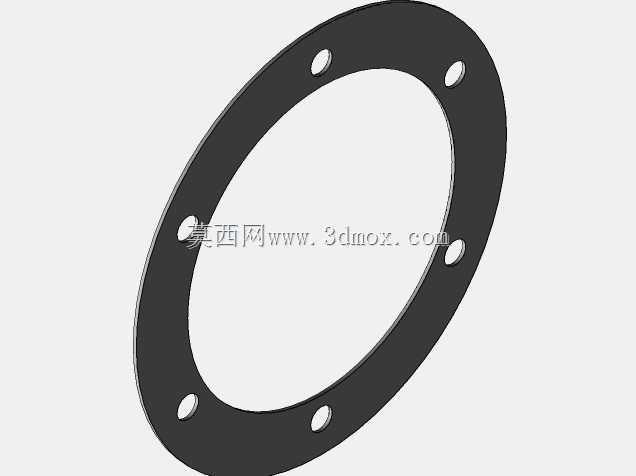

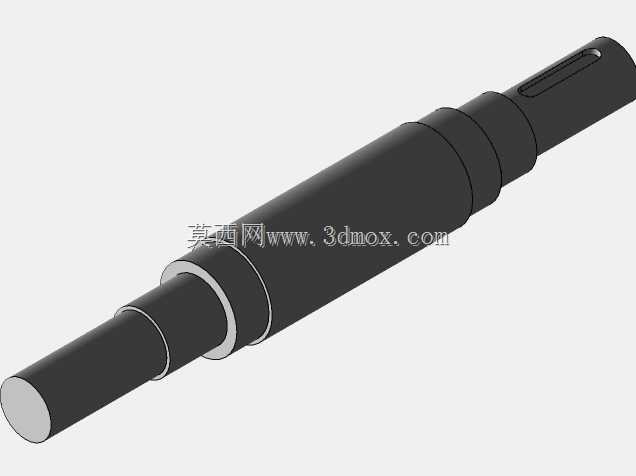

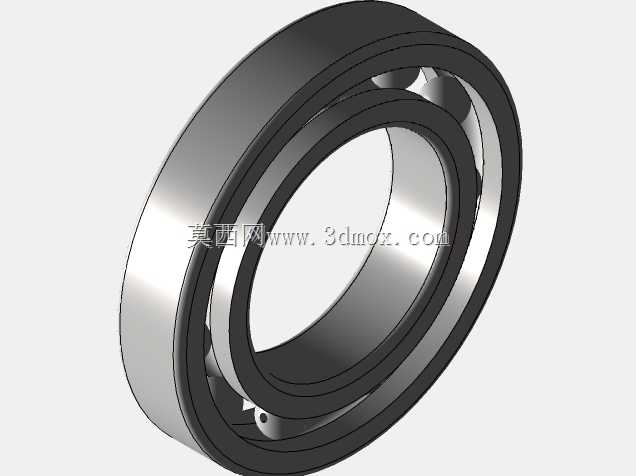

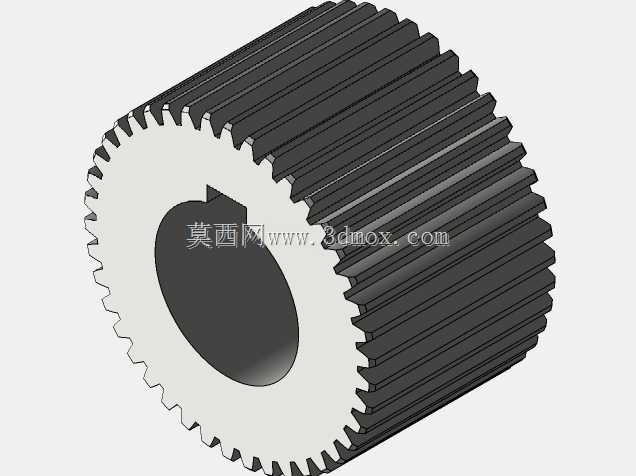

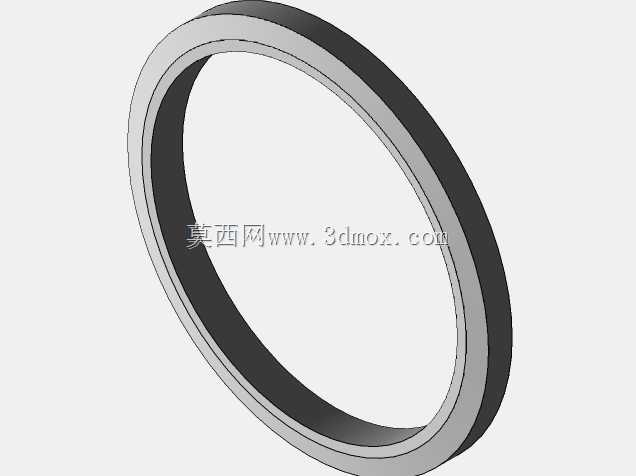

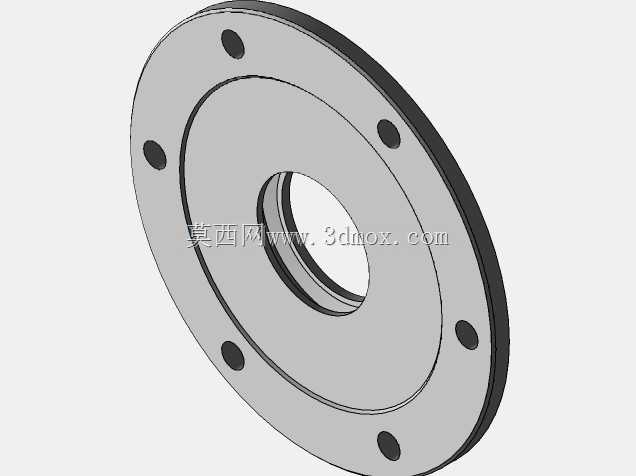

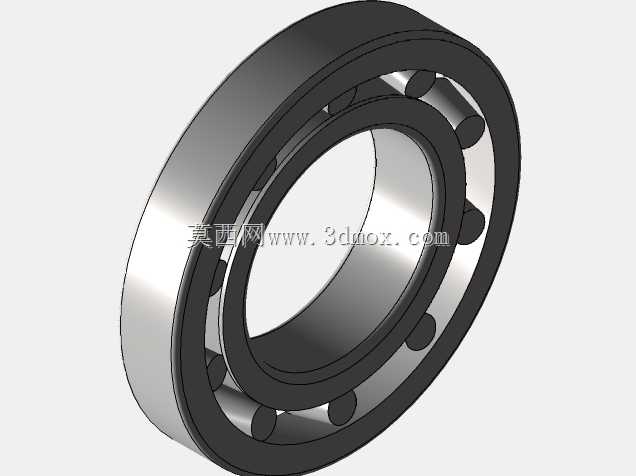

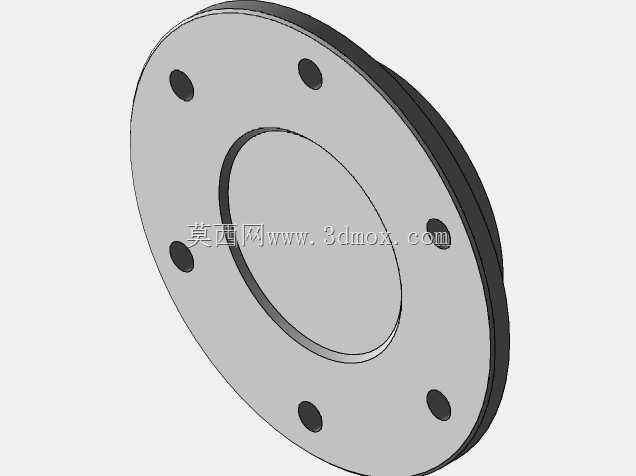

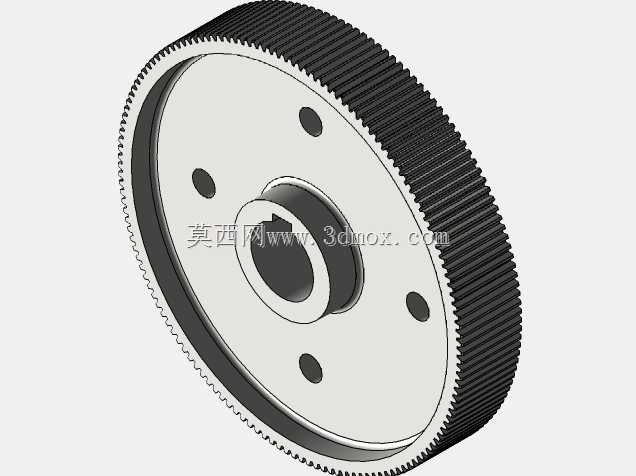

　　可适配安装基础上一定范围的位置偏差，降低现场安装的对位难度。输入轴端采用锥齿轮悬臂布置结构，第一级直锥齿轮承担转向与初步减速功能，齿轮副的啮合间隙可通过轴端的调整垫片组进行微调，保证锥齿轮沿齿长方向的接触斑点符合传动精度要求，避免偏载导致的轮齿早期磨损。第二级采用平行轴直齿圆柱齿轮传动，两根输出轴平行布置，可同时为两个对称的作业工位输出动力，省去了额外分动机构的配置，简化了整套设备的传动链路。轴系两端均配置适配载荷等级的滚动轴承，轴承端盖处设置接触式密封结构，可有效阻止箱体内润滑油泄漏，同时避免外界粉尘、水汽进入箱体内部污染润滑油与啮合齿面。箱体侧面预留的油位观察与换油接口，方便日常运维时检查润滑油状态、定期更换润滑油，

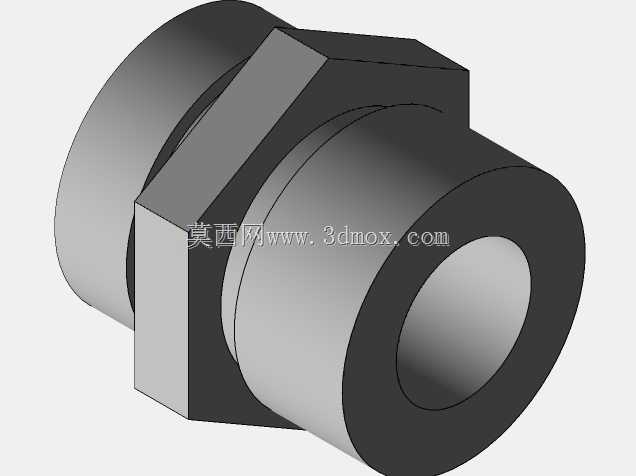

　　顶部设置的通气帽可平衡箱体内外气压，避免长时间运行油温升高导致箱内压力过大，引发密封处渗油问题。设计过程中充分考虑了传动件的受力特性，锥齿轮与直齿轮的参数匹配经过载荷校核，可保证额定载荷下的轮齿接触强度与弯曲强度满足长期运行需求，箱体的加强筋布局对应内部轴承座的受力位置，可有效分散轴承传递到箱体的支反力，避免长期交变载荷下箱体出现应力开裂。安装边界方面，底座的安装孔间距、轴伸端的配合尺寸、轴中心高均按照通用工业传动接口标准设计，可直接替换同参数规格的老旧齿轮箱，无需对现场安装基础与连接部件进行额外改造，降低设备升级替换的成本与周期。
