农用拖拉机驱动桥带深花纹车轮总成

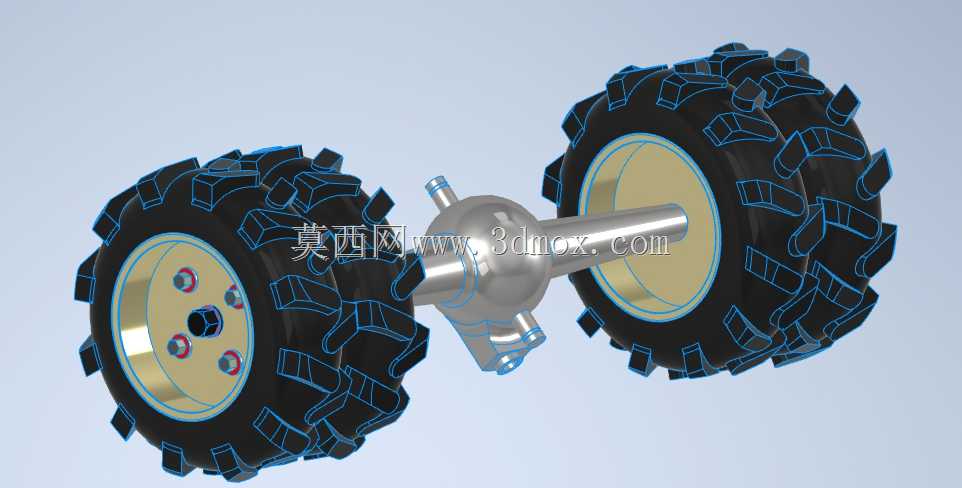

　　这套行走总成是农用拖拉机核心的行走承载部件，直接决定整机在非硬化农田、泥泞地块的通过性能与作业可靠性。从结构布局来看，总成采用中央驱动桥对称布置双轮的结构，中央差速壳体集成动力输入接口，两侧伸出的半轴直接连接车轮轮毂，动力传递路径短，传动效率损失小，适配中小马力段拖拉机的田间作业需求。车轮部分采用大深度人字越野花纹轮胎，胎块凸起高度大、排布角度经过优化，在湿滑黏重的土壤环境下能有效嵌入土层，避免打滑空转，同时胎块之间的大间隙设计可以在行进中自动脱落附着的泥土，减少积泥导致的抓地力下降问题。轮毂采用轮辐式金属结构，预留了多组螺栓安装孔，与半轴法兰的安装定位面做了同轴度公差约束，保证高速转运时车轮的跳动量控制在合理区间，

　　避免行驶过程中出现异常抖动。设计过程中优先考虑了田间作业的受力特性，轮胎的接地比压经过匹配计算，在整机满载状态下不会过度压实耕作层，避免影响后续农作物的根系发育；驱动桥壳体采用变截面铸钢结构，在半轴套管与中央差速壳的连接位置做了加强筋过渡，能够承受田间颠簸时的垂直冲击载荷，以及转向、脱困时的侧向扭矩。安装边界方面，两侧车轮的轮距符合常规农用拖拉机的垄距适配要求，中央驱动桥的输入法兰尺寸、安装孔位可以直接匹配对应马力段变速箱的输出端，不需要额外做转接结构设计，轮胎的外径尺寸也兼顾了离地间隙与传动比匹配，保证拖拉机在带载作业时拥有足够的牵引力，同时在公路转场时能达到合规的行驶速度。轮辋与轮胎的配合采用标准的压条式结构，维修更换轮胎时不需要专用的大型设备，基层维修站点即可完成拆装维护，适配农村地区的售后维保条件。
