久保田水稻收割机履带行走底盘结构

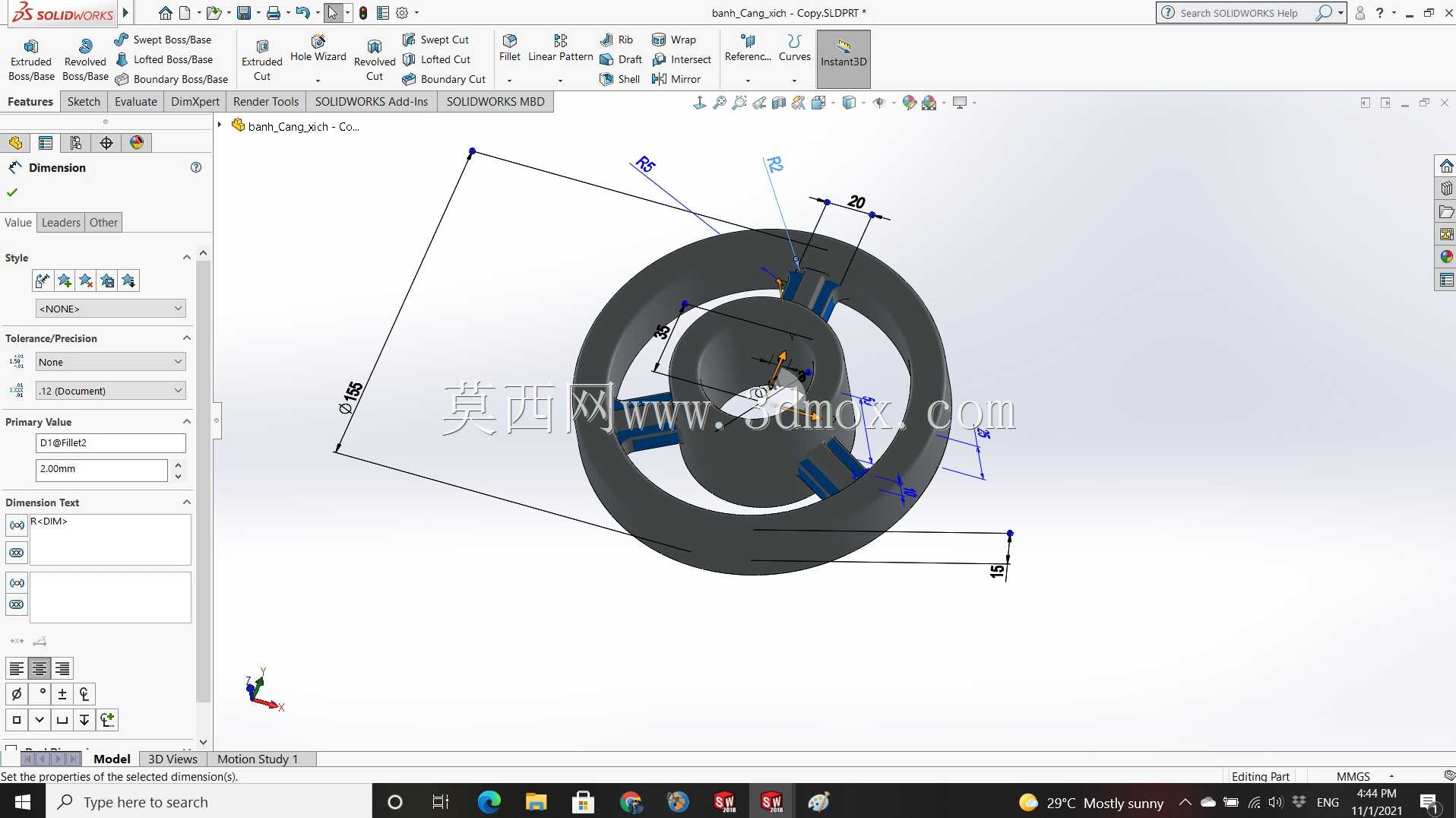

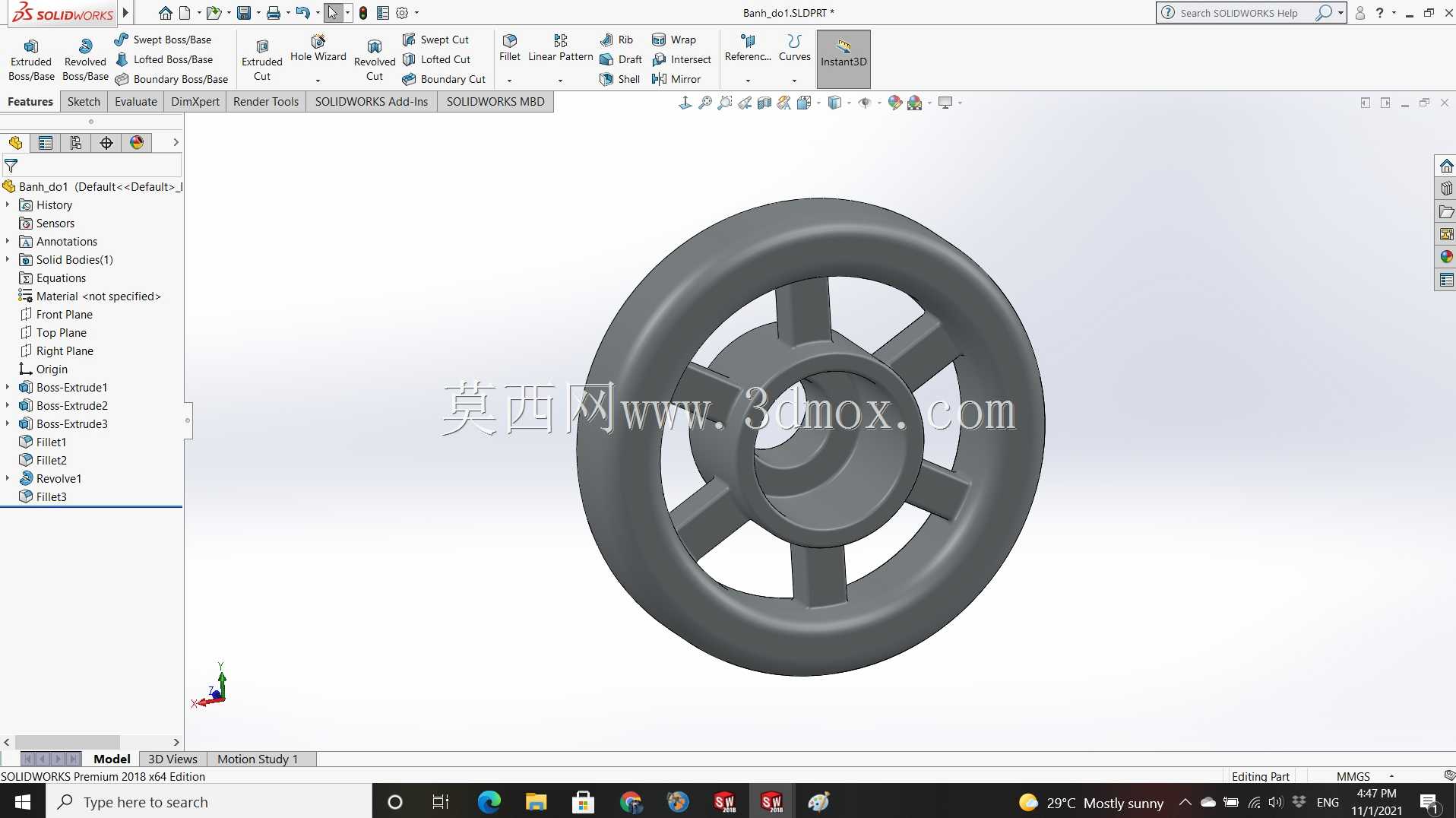

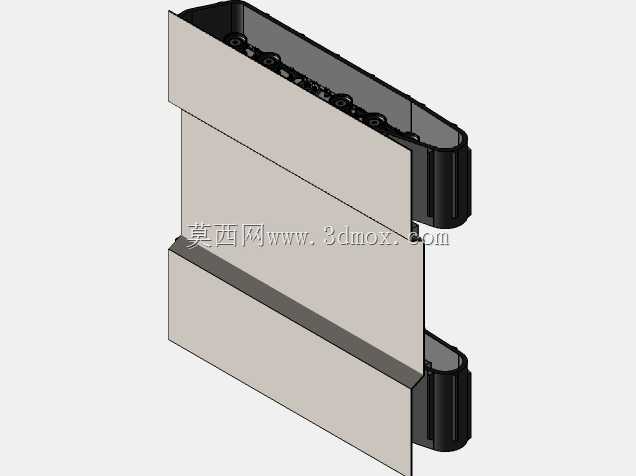

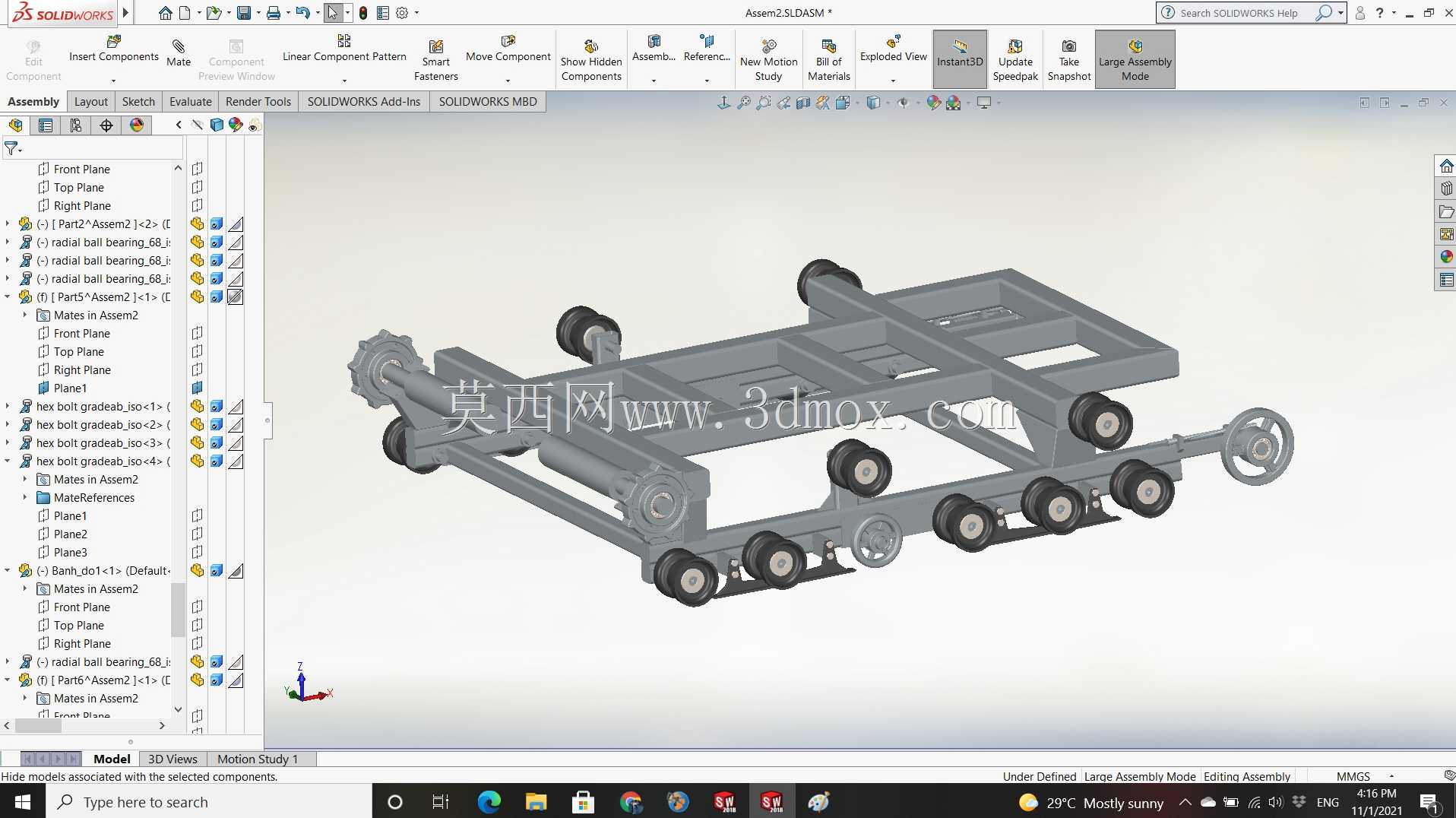

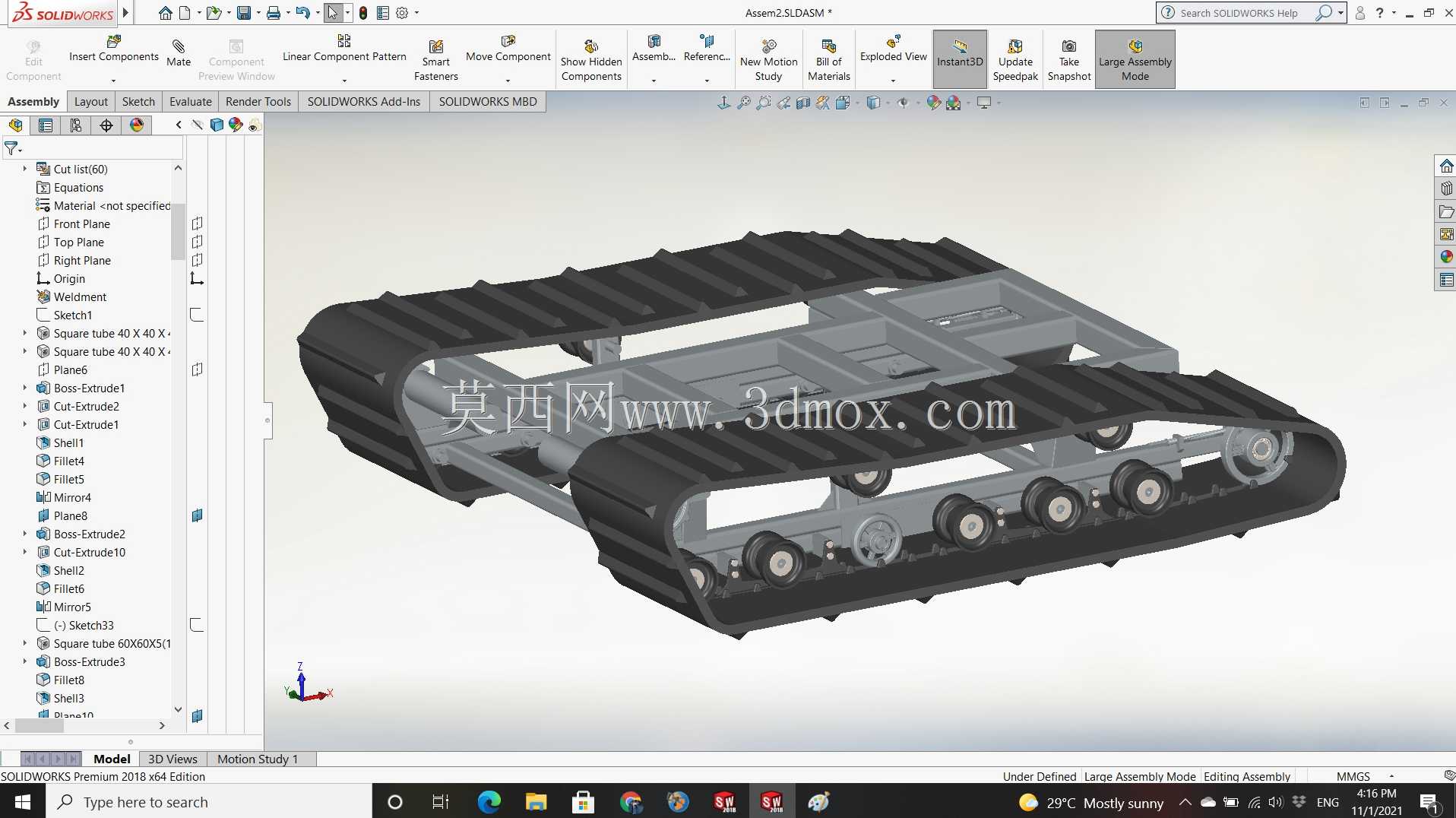

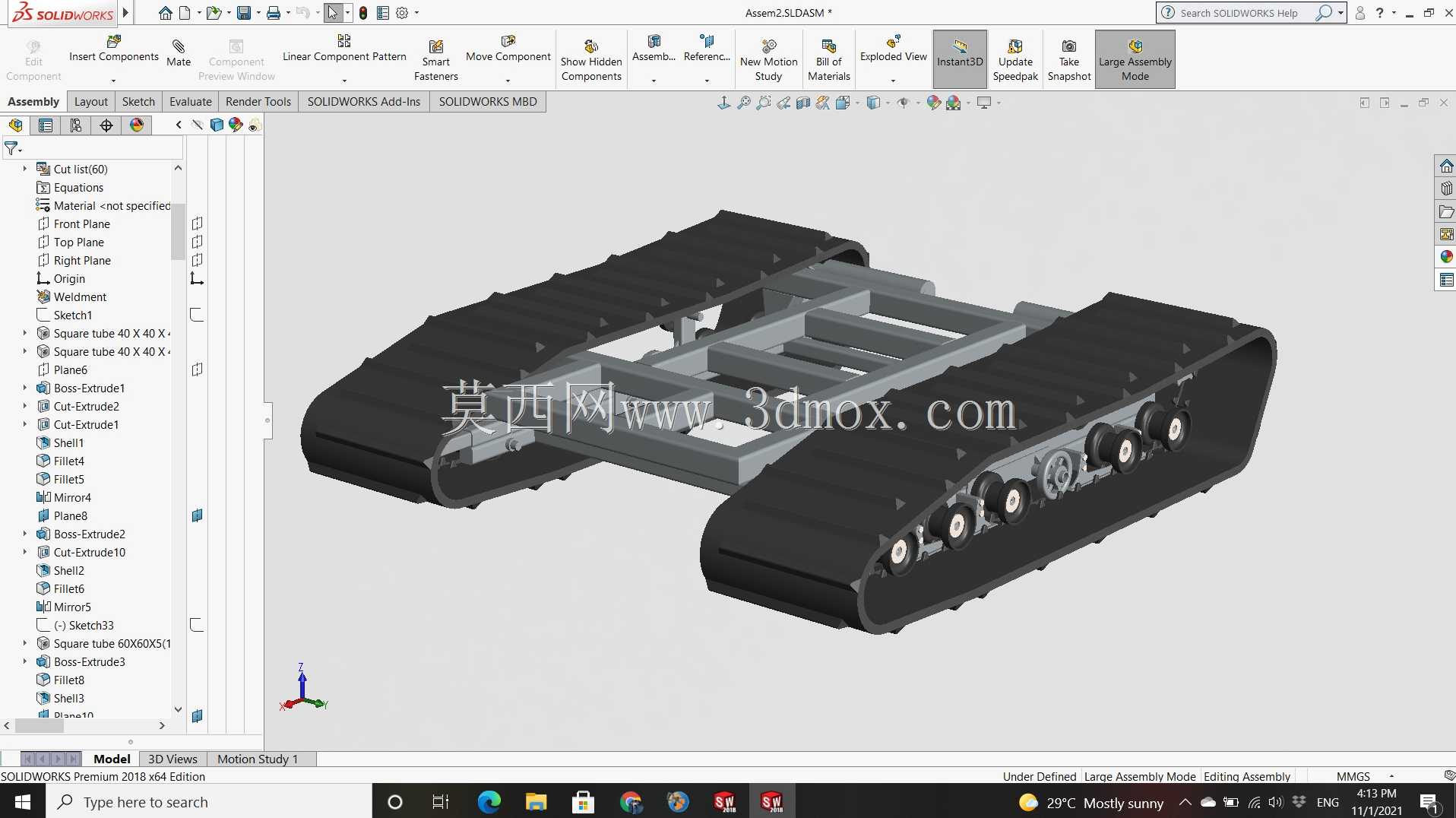

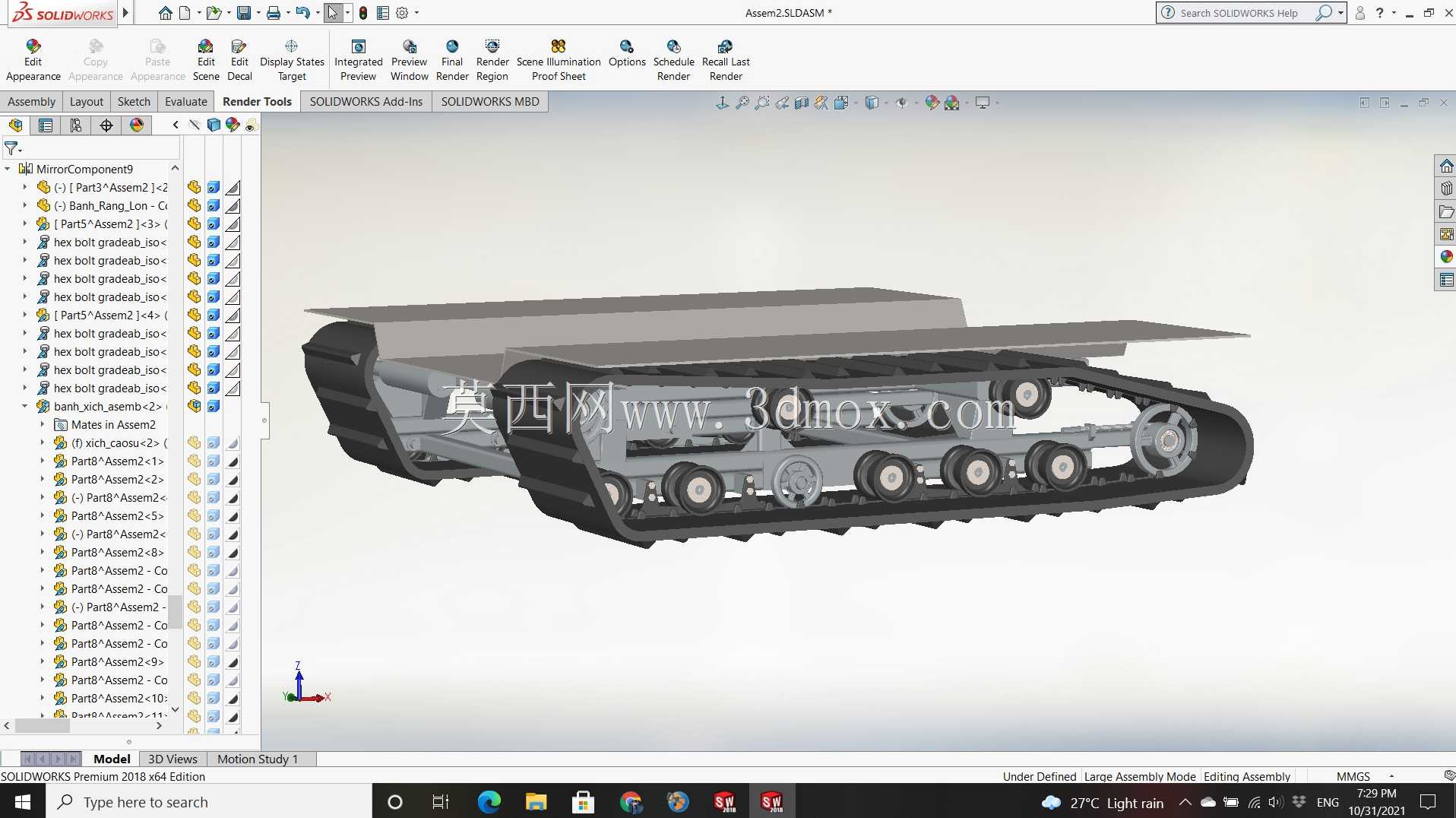

　　这套履带行走底盘结构，主要适配水田作业的水稻收获机械，针对南方黏重湿烂的稻田工况做了针对性的结构优化，解决轮式行走机构在水田中易下陷、打滑、通过性差的实际作业痛点。从结构布局来看，整体采用左右对称的双履带总成设计，车架主体为型钢焊接的框架式结构，预留了上部割台、脱粒仓、动力总成、操纵系统的安装接口，安装边界完全匹配对应机型的上部组件连接点位，不需要额外做结构改制就能完成整机装配。行走部分的履带选用宽幅橡胶履带，接地比压控制在较低区间，作业时不会过度压入泥层，既能减少行走阻力，也能降低对稻田硬土层的破坏，避免后续耕作出现板结问题。履带内侧的驱动齿、承重滚轮、导向轮、张紧机构做了模块化拆分设计，

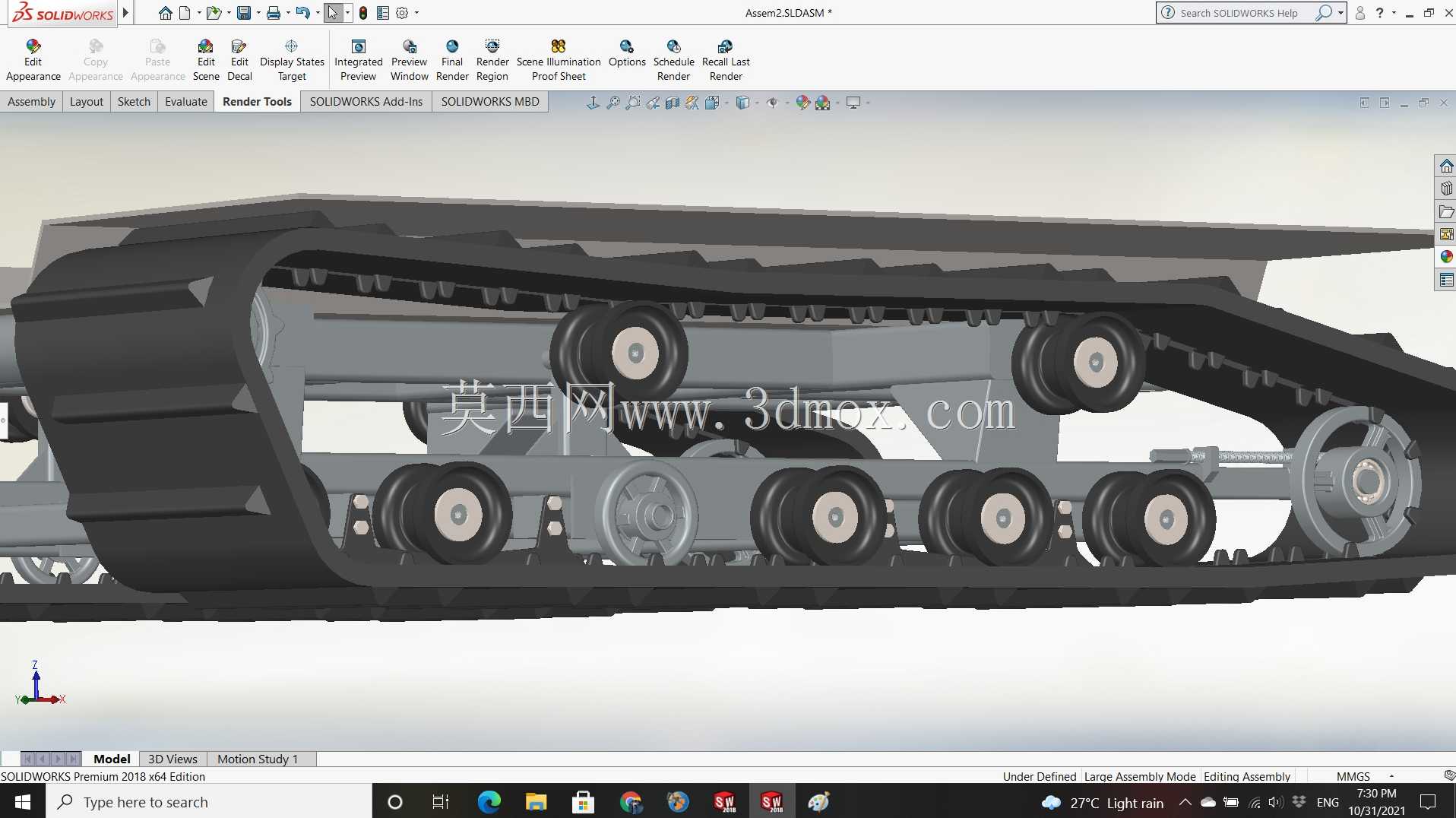

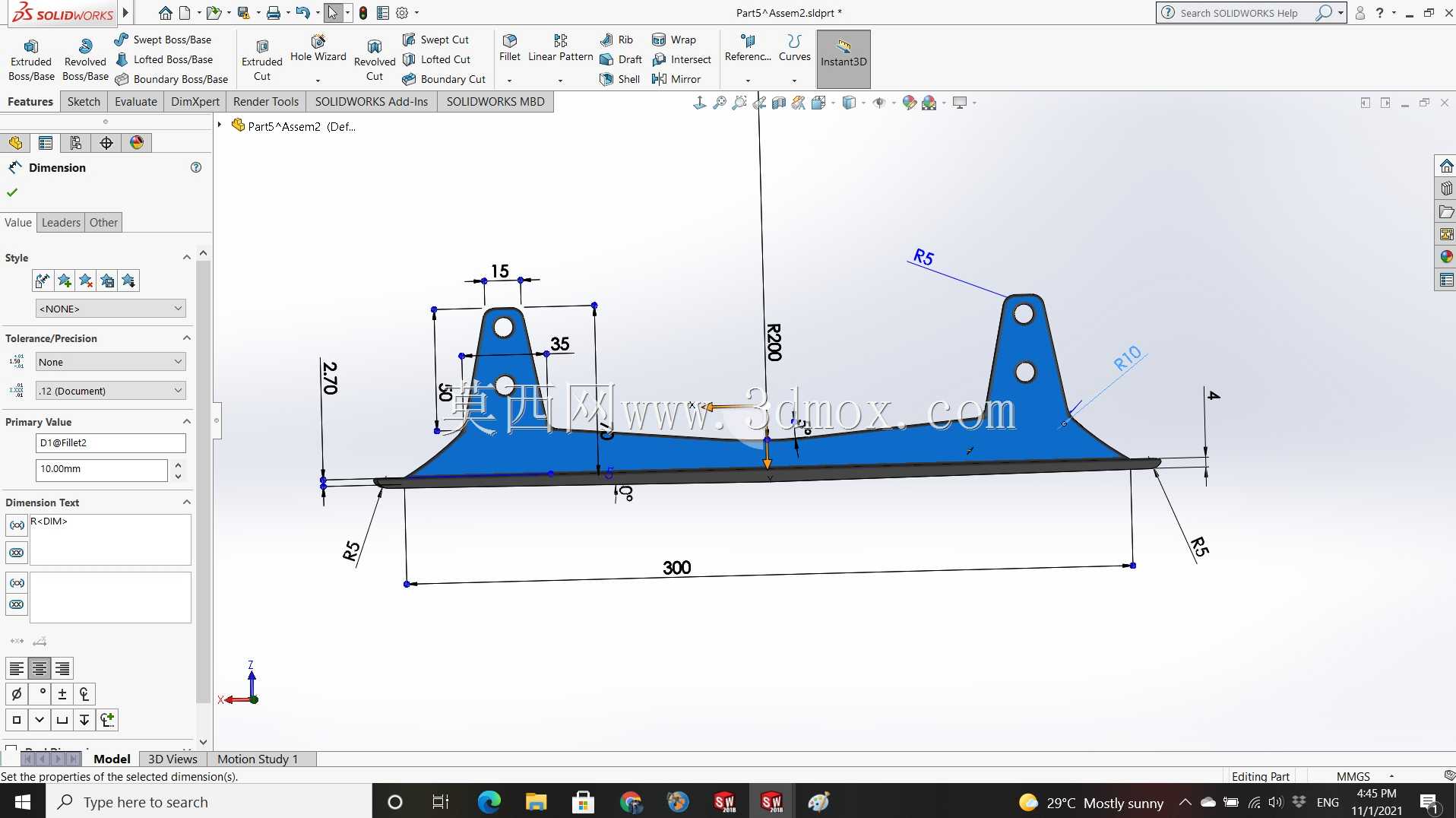

　　每个滚轮都通过独立的轮轴支架固定在车架纵梁上，承重时载荷能均匀分散到每一组滚轮上，即使在田块起伏、局部有硬坎的工况下，也能保证履带和地面的有效接触面积，不会出现局部脱轨、载荷集中导致轮轴变形的问题。链条传动部分布置在履带内侧的封闭腔体内，避免作业时泥水、稻草碎屑进入传动啮合面，减少磨损卡滞的概率，日常维护时只需要打开侧部的护板就能完成张紧度调整、润滑保养，不需要拆解整个履带总成。设计过程中优先考虑了水田作业的防腐蚀需求，所有外露的结构件都预留了防腐涂层的工艺厚度，轮轴、销轴类零件都设计了防尘防水的密封结构，避免泥水进入轴承配合面导致零件锈蚀失效。车架的横梁间距做了优化，既保证了整体的抗弯抗扭强度，也控制了整体自重，

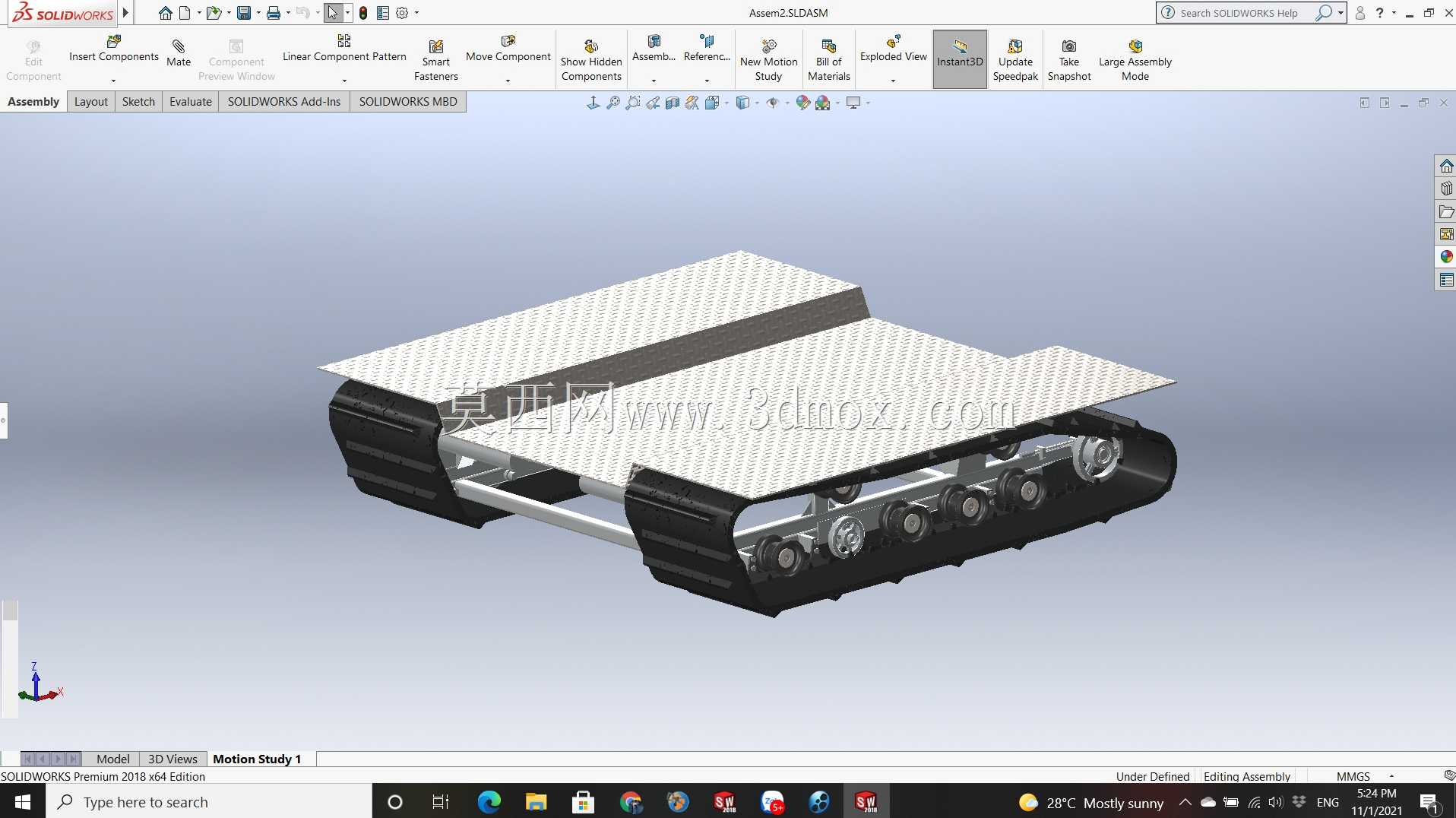

　　不会因为底盘过重增加接地压力，同时上部的安装孔位按照模块化设计思路布置，后续如果要适配不同功率的动力单元、不同幅宽的割台，只需要调整对应位置的连接支架，不需要重新改动底盘主体结构。履带的张紧行程预留了足够的调节余量，履带磨损伸长后不需要提前更换，通过张紧机构调整就能保证合适的张紧度，延长易损件的更换周期。导向轮的位置设计了缓冲结构，遇到田间石块、硬埂冲击时能小幅位移卸力，避免刚性冲击导致履带断裂或者轮架变形。整个底盘的离地间隙按照水田作业的泥层深度设定，保证作业时底盘底部不会刮蹭田面的泥块、稻茬，减少行走阻力的同时避免秸秆卷入传动机构。
