天圆地方变径连接钣金结构件

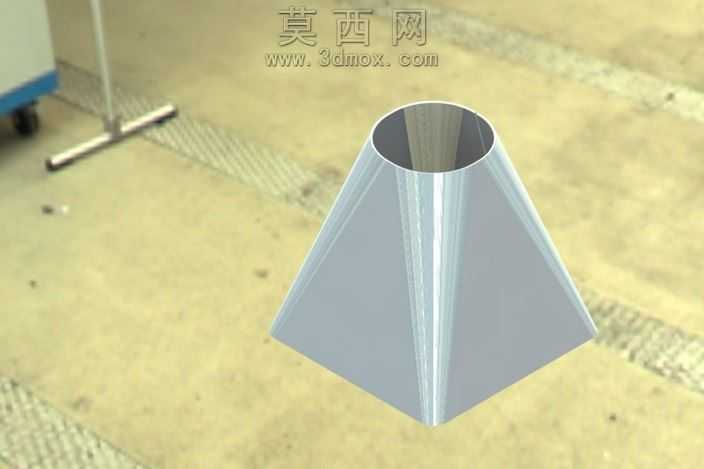

该构件为典型的天圆地方异形过渡连接结构，采用三维参数化建模方式完成整体设计，建模过程中首先确定上下两端的基准轮廓：上端为标准圆形开口，下端为正方形开口，两端面保持平行且中心轴线重合，通过放样凸台/基体特征完成主体曲面的生成，精准控制四条棱边的过渡曲率，保证圆形截面到方形截面的平滑形变，避免曲面出现褶皱、扭曲等建模缺陷。建模阶段同步完成钣金展开逻辑的预设，对构件的壁厚进行统一参数设置，保证整体壁厚均匀一致，符合钣金加工的工艺要求，同时在圆形开口端与方形开口端分别预留了连接法兰的装配余量，可直接适配后续的管路对接安装需求。材质设置上选用哑光金属材质，模拟实际镀锌钢板的表面质感，通过环境光影调整还原金属表面的细微反光特性，渲染过程中采用真实场景地面环境，添加柔和的漫反射光照，清晰呈现构件的棱边过渡、曲面弧度与壁厚细节，直观展示结构的立体形态。设计思路围绕管路变径连接的实际需求展开，解决圆形管路与方形管路之间的过渡连接问题，相较于常规的直筒或锥形变径件，该结构可实现不同截面形状管路的平顺对接，有效降低管路内部的风阻或流体阻力，减少介质输送过程中的紊流、噪音与压力损失。建模过程中对四条侧棱的过渡曲面进行了多次曲率校验，保证曲面的可展开性，满足钣金下料、折弯、焊接的加工工艺要求，避免出现无法展平、折弯干涉等生产问题，同时对开口边缘做了微小的圆角处理，消除锐边带来的安全隐患，也提升了构件的整体美观度。整体结构无多余冗余特征，所有尺寸参数均可根据实际安装需求进行快速调整，具备较强的通用性与可修改性，可直接应用于通风除尘、物料输送、暖通管道等场景的管路连接环节，模型完成后通过渲染验证了结构的合理性，各曲面过渡自然，棱边清晰，开口轮廓规整，完全符合实际加工与使用的标准要求。
