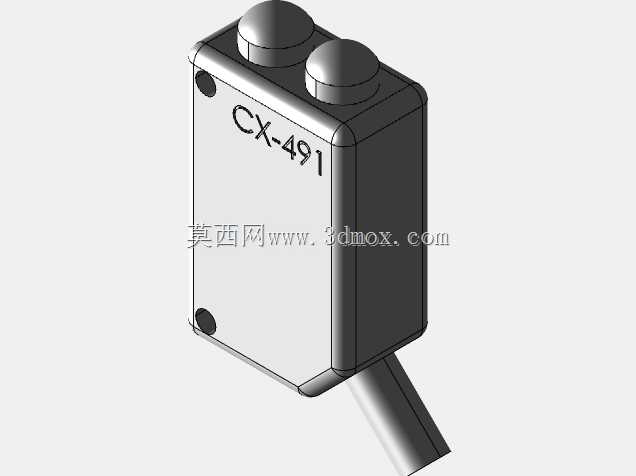

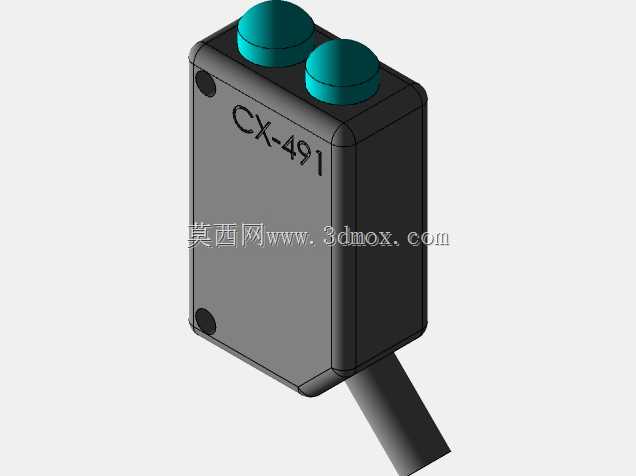

CX-491光电感应检测元件三维建模

　　这款CX-491型光电检测元件，常被部署在自动化产线的物料到位检测工位、输送线的工件计数点位、装配工位的零件有无判别场景中，也可适配小型设备的位置反馈环节，替代传统接触式行程开关完成非接触式检测，避免长期机械碰撞带来的元件损耗与检测精度偏移。从结构设计来看，主体采用方型紧凑壳体，顶部设置两个调节旋钮，分别对应检测距离整定与输出模式切换，旋钮表面做防滑滚花处理，现场调试时无需额外工具即可徒手完成参数微调，旋钮与壳体衔接处做密封台阶设计，可阻挡常规工况下的粉尘与飞溅液体侵入内部电路。正面设置红色状态指示窗与检测光发射接收窗口，指示窗采用半透红塑材质，元件通电与触发输出时可直观显示工作状态，

　　无需外接额外指示灯即可让现场运维人员快速判断元件工况，光窗做内凹防护设计，避免产线作业时硬物剐蹭刮花光学镜片，影响检测光的发射与接收效率。壳体侧面预留标准安装孔位，可配合M3规格的安装螺丝直接固定在设备机架的铝型材槽位内，也可搭配专用安装支架完成多角度调整，安装边界预留足够的接线空间，尾部出线位置做应力释放结构，避免设备运行时的线缆拉扯导致接线端松脱。建模过程中严格还原元件的实际装配间隙，旋钮的转动行程、壳体的拼接缝位置、安装孔的中心距都按照实物测绘尺寸还原，可直接用于设备三维布局时的干涉检查，提前预判安装时与周边工件、走线槽的位置冲突，减少现场安装调试时的改造成本。元件底部设置定位凸台，安装时可快速卡入支架的定位槽内，无需反复调整水平位置即可完成安装定位，适配快速换型的产线需求。整体外形尺寸控制在小型化区间，可安装在空间局促的设备内部，不会占用过多的安装空间，适配紧凑型自动化设备的设计需求。
