双缸内燃机缸体中心框架金属结构件

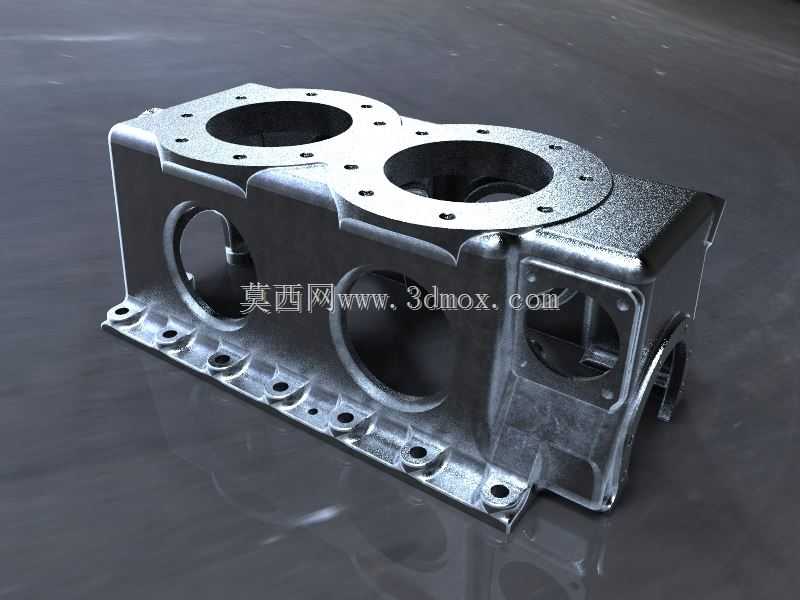

　　该结构件为双缸动力单元的核心承载框架，主要应用于小型通用内燃机、活塞式动力设备的主机装配场景，是动力总成中承担缸套定位、曲轴腔密封、附属部件安装基准的核心承载构件。从实际装配逻辑来看，该框架顶部设置两个同轴度公差严格的圆形法兰安装位，用于压装气缸套并通过周圈均布的螺栓孔实现缸盖的紧固连接，法兰面的平面度直接决定缸垫的密封性能，建模过程中需严格控制安装面的平面度公差与螺栓孔的位置度，避免装配后出现缸盖压合不严导致的漏气、漏油问题。框架侧面预留的多组圆形开孔分别对应曲轴端输出位、凸轮轴安装位、润滑油道检视口以及进排气侧的附件安装位，底部的带孔安装耳用于将整个动力单元固定至设备机架，安装耳的孔位间距需匹配通用机架的安装孔距，

　　同时预留足够的减震垫安装空间，避免动力运行时的振动直接传递至机架引发共振。设计过程中优先采用一体化铸造成型的结构思路，将缸体上半部分的承载框架与曲轴箱侧围整合为单一构件，减少分体装配带来的密封面数量，降低长期运行后的渗漏风险；框架外壁设置的多处加强筋沿螺栓受力方向与载荷传递路径布置，在控制整体壁厚、降低铸件重量的同时，保证螺栓紧固时的结构刚度，避免安装力矩过大导致的法兰面变形。从安装边界来看，该框架的整体外轮廓需匹配双缸动力单元的机舱布局尺寸，侧面突出的安装凸台高度需预留密封垫片与端盖的装配空间，底部安装耳的下沉深度需适配减震垫的压缩行程，所有开孔的边缘均设置铸造圆角，避免应力集中导致的运行过程中开裂问题。

　　实际建模时需重点关注各安装面的配合公差，缸套安装孔的内径公差需满足压装过盈量要求，轴承位的开孔同轴度需保证曲轴转动时的同轴度误差在允许范围内，润滑油道的连通结构需整合至框架内壁，避免额外外接管路带来的布局冗余，整体结构在满足强度、刚度要求的前提下，尽可能精简非必要的实体结构，降低铸件的材料消耗与后续机加工的工作量。
