实木纹理船舶操舵手轮结构设计

做船舶舾装件设计快十年，这类木质舵轮的建模逻辑和常规金属传动件差异不小，首先得明确它的应用场景——不光是内河小型帆船、仿古游船的操控部件，不少主题海事展馆的互动展项、高端游艇的装饰性操控单元也会用到同款结构，不能只按纯受力件做设计，得兼顾握持手感和外观质感。

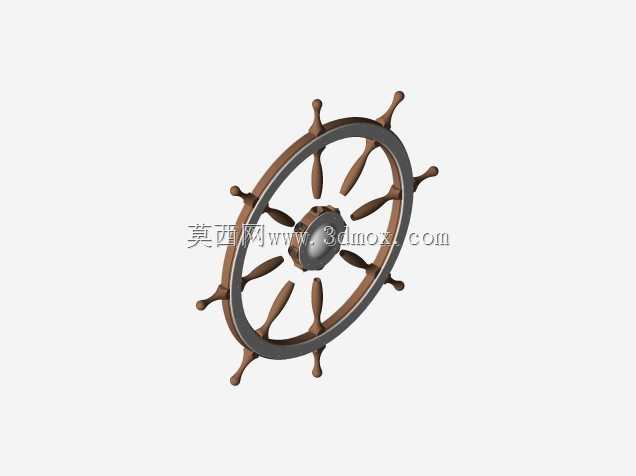

先理功能特性，这个舵轮采用八辐条对称布局，轮缘做了圆弧收边，每根辐条末端延伸出的握持柄做了水滴状膨大处理，操舵时手掌贴合度更高，长时间转向操作不容易打滑，中心轮毂位置预留了和舵机转轴配合的沉孔，安装时直接套入舵轴，靠平键传递扭矩，不需要额外做复杂的转接结构。设计时先定安装边界，整体外径控制在800mm，轮缘截面直径45mm，中心轮毂直径160mm，轴向厚度70mm，不管是装在小型船舶的驾驶台，还是做展陈互动装置，这个尺寸都不会占用过多操作空间，握持时手臂的转动幅度也符合人体工学，不会出现操舵时手臂卡滞的问题。

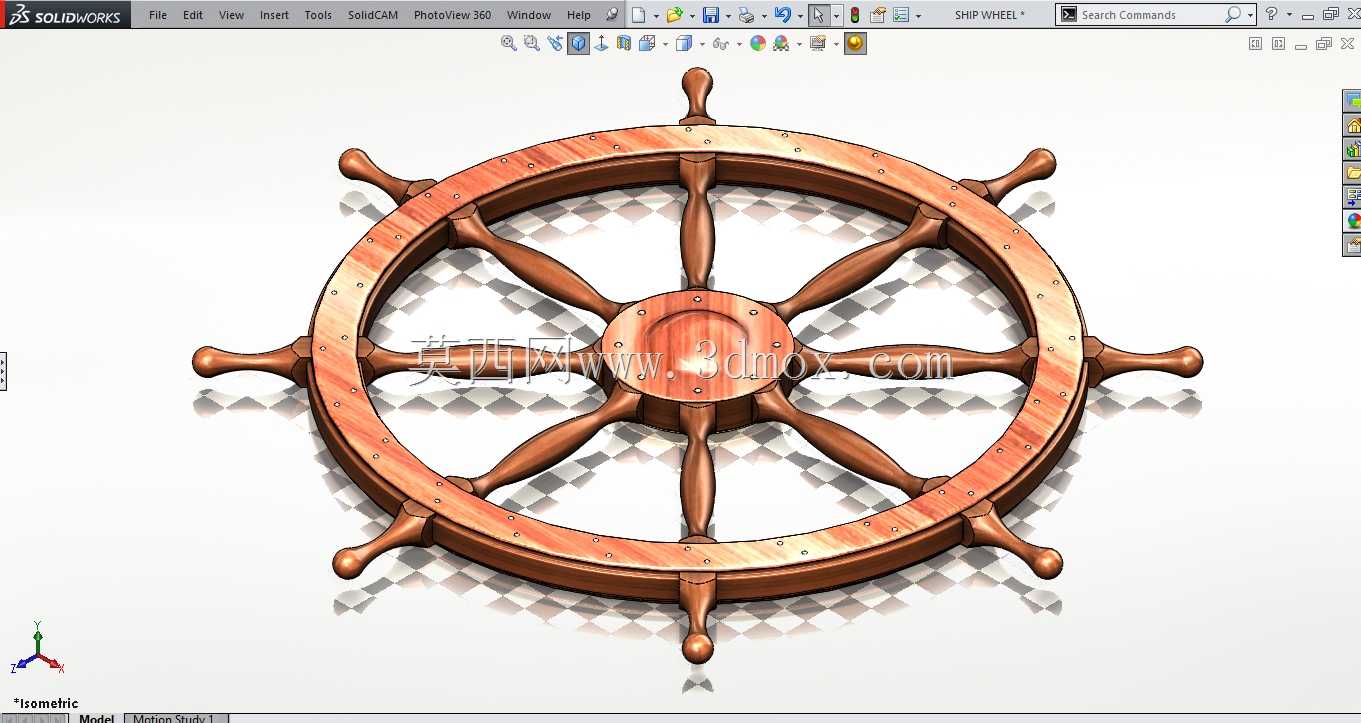

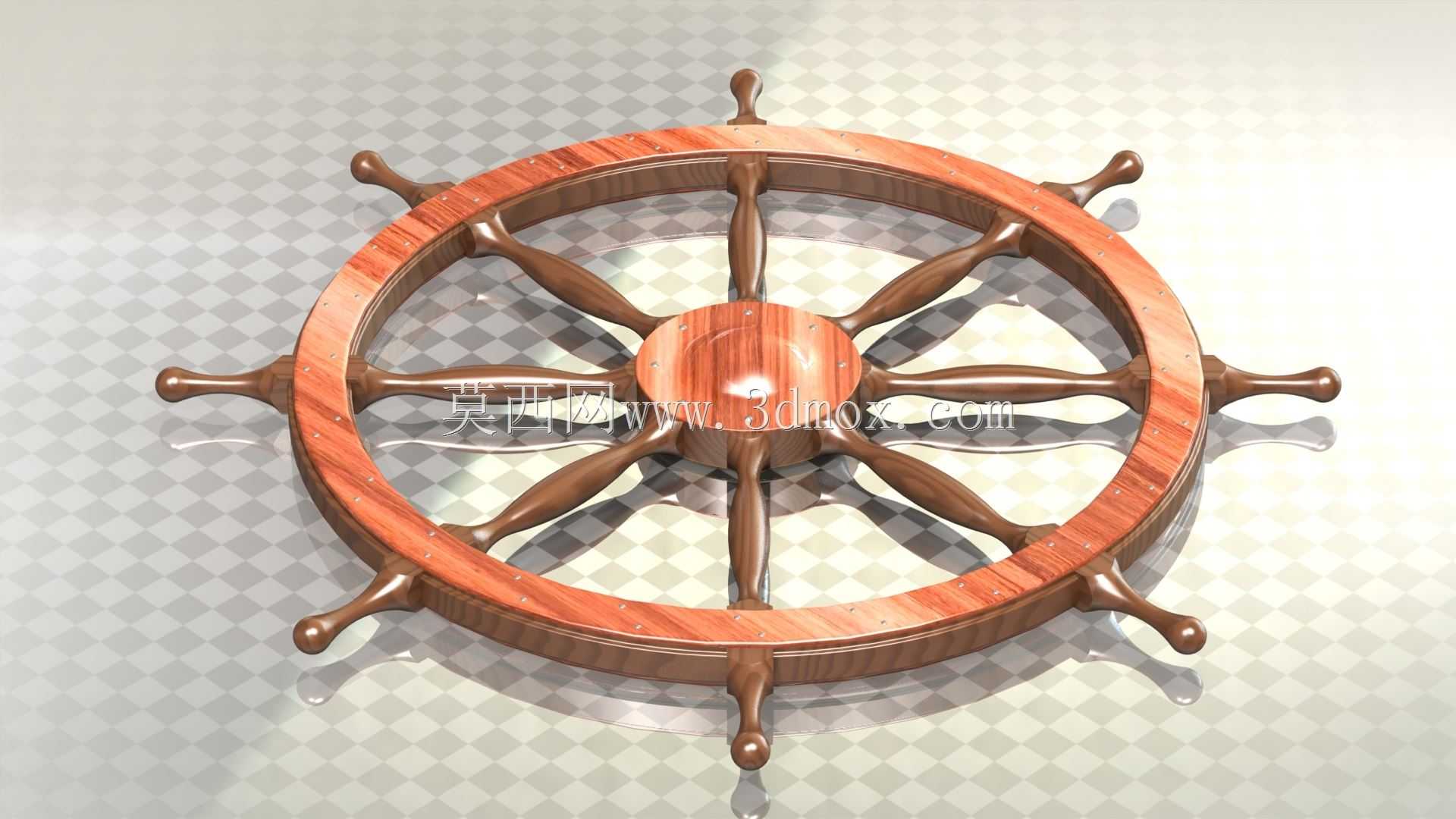

建模的时候先从中心轮毂开始，先画旋转凸台做出轮毂的基础外形，预留好轴孔、键槽的位置，再做单根辐条的特征——辐条和轮缘、轮毂的衔接位置都做了R12的圆角过渡，避免木质构件加工时出现应力开裂的问题，单根辐条做完直接用圆周阵列，8个实例均匀分布，保证每根辐条的受力一致性。轮缘部分不要用整圆扫描直接做，要拆分出和辐条衔接的定位段，每段衔接处做微小的嵌合槽，模拟实木舵轮的拼接结构，表面的木纹纹理不要用贴图凑数，先做浅深度的扫描切除模拟木材的天然纹理走向，再做表面的圆弧倒角，还原实木打磨后的温润触感。最后做末端的握持柄，每个柄和辐条的衔接位置做R8的过渡圆角，柄的末端做球面收头，避免尖锐棱角划伤操作人员。

要注意这类舵轮如果是实际装船使用，建模时要在轮毂位置预留金属衬套的安装位，不能让木质结构直接和金属舵轴接触，避免长期转动磨损导致配合间隙变大；如果是做装饰用途，可以适当降低轮毂的结构强度要求，把重点放在表面纹理的还原度上，轮缘的拼接缝隙控制在0.2mm以内，做渲染的时候能体现出实木拼接的工艺感就行。
